多频合路器
1518~1525MHz,2170~2200MHz,3440~3660MHz,1668~1675MHz,SMA
- ZMC3-6C1518-3660-4210
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一A | / | / | 1518 | ~ | 1525 | MHz |
| 通带频率一B | / | / | 2170 | ~ | 2200 | MHz |
| 通带频率一C | / | / | 3440 | ~ | 3660 | MHz |
| 通带频率二A | / | / | 1668 | ~ | 1675 | MHz |
| 通带频率二B | / | / | 1920 | ~ | 2025 | MHz |
| 通带驻波 | 1.5 | |||||
| 通带损耗 | 2.0 | dB | ||||
| 带内波动 | 0.5 | dB | ||||
| 通带一抑制度 | 1668-2025 | MHz≥ | 65 | dB | ||
| 通带一抑制度 | DC-1200 | MHz≥ | 65 | dB | ||
| 通带二抑制度 | DC-1525 | MHz≥ | 65 | dB | ||
| 通带二抑制度 | 2250-3660 | MHz≥ | 65 | dB |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |
| 外壳材料 | 铝6061 |
| 时延波动 | ≤2ns@频段1A、1B、1C、2A、2B |
| 时延波动 | ≤3.5ns@频段2B |
| 工作温度 | -40~+70℃ |
| 储存温度 | -55~+85℃设计保证 |

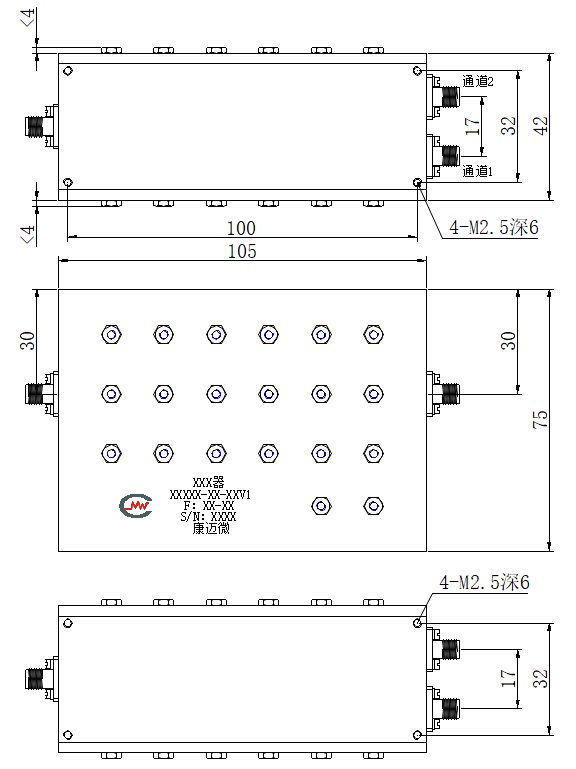

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
