产品
耦合器
698~6000MHz, 耦合度30dB, N , 300W, PIM-150dBc
- ZDC9-30C698-6000-2869
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 698 | ~ | 6000 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 耦合度 | 28.5 | 30 | 31.5 | dB |
| 方向性 | 10 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.3 |
其它参数
| 接口形式 | N -F |
| 接口材质 | 外壳铜镀铜锡锌 |
| 阻抗 | 50Ω |
| 表面 | 灰色 |
| 功率容量 | 300W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -25~+55℃设计保证 |
| PIM | -150dBc@2*43dBm |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
|---|---|---|---|---|---|
| 600 | 1.08 | 1.05 | -0.03 | -31.04 | -66.15 |
| 986 | 1.03 | 1.05 | -0.03 | -29.24 | -63.24 |
| 1371 | 1.12 | 1.08 | -0.05 | -29.86 | -66.92 |
| 1757 | 1.18 | 1.19 | -0.05 | -30.62 | -55.3 |
| 2143 | 1.07 | 1.1 | -0.06 | -29.57 | -49.9 |
| 2529 | 1.1 | 1.1 | -0.05 | -28.79 | -50.34 |
| 2914 | 1.19 | 1.23 | -0.1 | -29.53 | -64.14 |
| 3300 | 1.11 | 1.1 | -0.07 | -30.58 | -51.67 |
| 3686 | 1.13 | 1.16 | -0.08 | -30.03 | -47.71 |
| 4071 | 1.19 | 1.21 | -0.09 | -29.17 | -51.5 |
| 4457 | 1.1 | 1.1 | -0.07 | -29.48 | -56.66 |
| 4843 | 1.2 | 1.18 | -0.1 | -30.3 | -51.35 |
| 5229 | 1.04 | 1.03 | -0.03 | -29.73 | -56.94 |
| 5614 | 1.14 | 1.14 | -0.09 | -28.97 | -48.67 |
| 6000 | 1.12 | 1.11 | 0.01 | -30.09 | -44.52 |

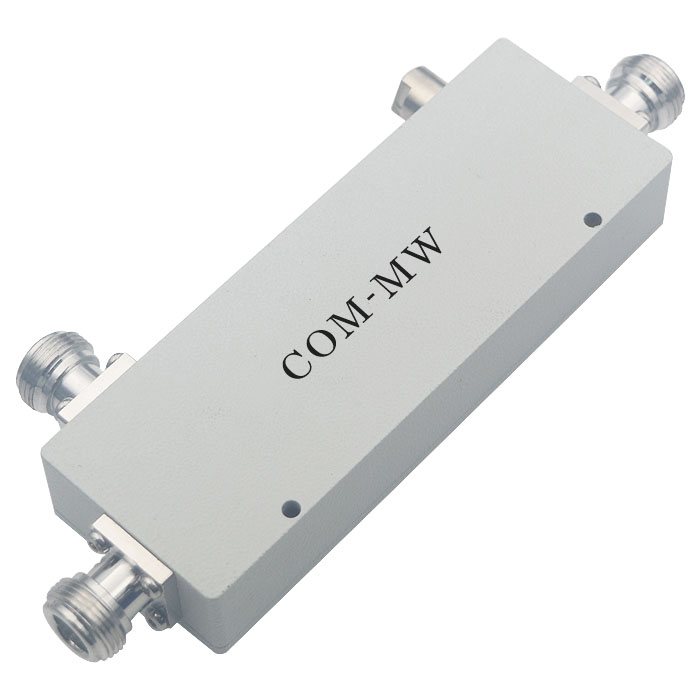

参考实物图
外形结构图（mm）

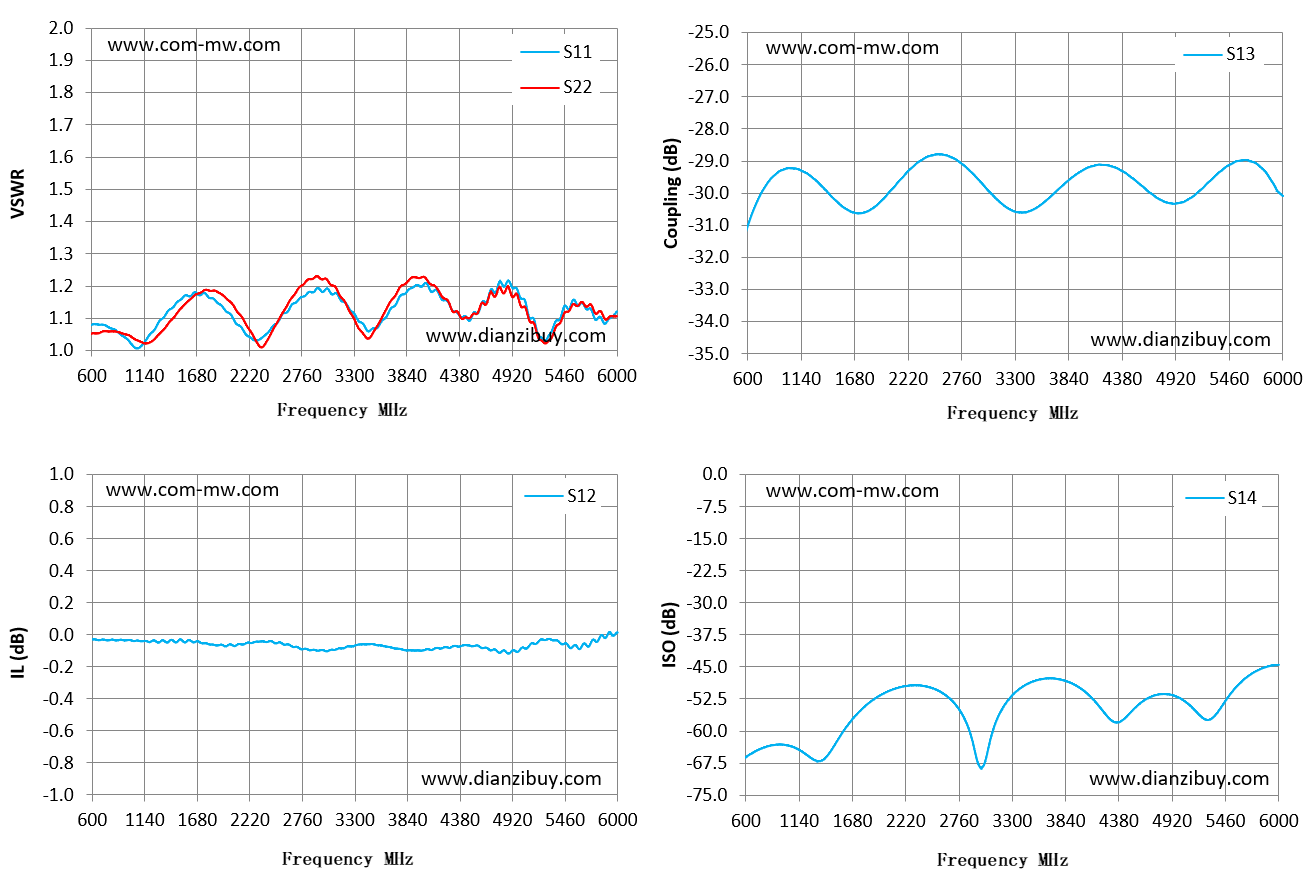

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
