产品
滤波器
通带频率 1000~18000MHz,DC-935MHz≥60dB,,SMA
- ZHPF6-M1000-18000-4989
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1000 | ~ | 18000 | MHz |
| 通带损耗 | / | / | 4.8 | dB | ||
| 带外抑制 | DC-935 | MHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -10~+65℃设计保证 |
功能示意图
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.30 | 218.37 | -75.74 | 38.98 |
| 0.56 | 106.96 | -71.17 | 23.45 |
| 0.83 | 61.35 | -87.09 | 5.51 |
| 1.09 | 1.30 | -2.54 | 2.42 |
| 1.36 | 1.38 | -1.46 | 1.99 |
| 1.62 | 1.20 | -1.01 | 1.34 |
| 1.89 | 1.09 | -0.79 | 1.21 |
| 2.15 | 1.07 | -0.68 | 0.73 |
| 2.41 | 1.43 | -0.70 | 0.71 |
| 2.68 | 1.12 | -0.50 | 0.66 |
| 2.94 | 1.36 | -0.54 | 0.55 |
| 3.21 | 1.23 | -0.50 | 0.44 |
| 3.47 | 1.10 | -0.39 | 0.35 |
| 3.74 | 1.24 | -0.47 | 0.42 |
| 4.00 | 1.50 | -0.59 | 0.33 |

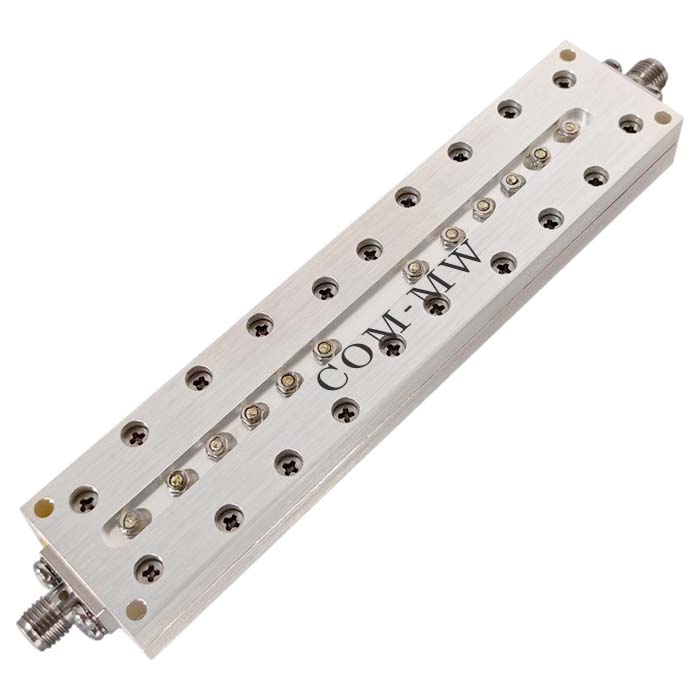

参考实物图

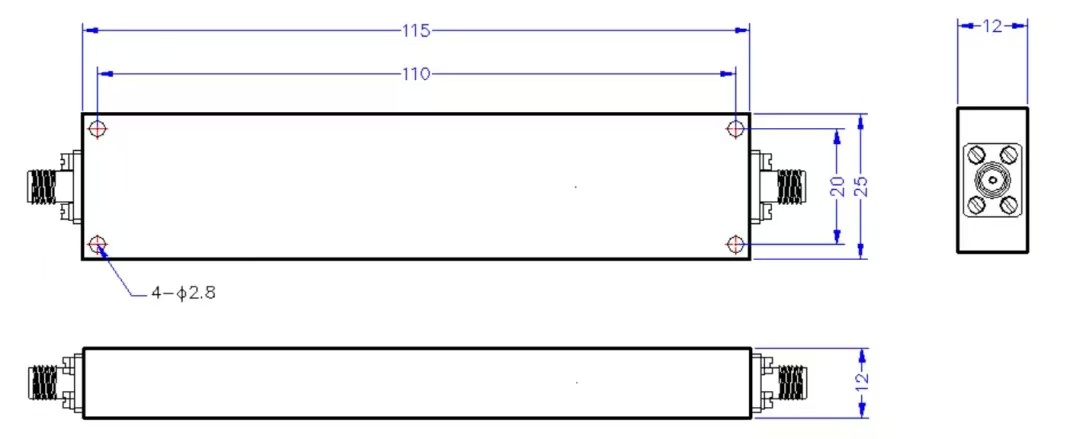

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
