产品
微带天线
工作频率 1.2~6GHz,增益 dBi@1.3-1.8GHz,增益 dBi@2.4-2.5GHz,增益 dBi@5.7-5.9GHz,垂直极化,N-K
- ZWD7-1.2-6G-2582
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
微带天线具有重量轻、厚度薄、精度高等特点，通过多单元组阵可以实现较高增益的微带阵列天线。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1.2 | ~ | 6 | GHz |
| 增益 | 5 | dBi@1.3-1.8GHz | ||
| 增益 | 5 | dBi@2.4-2.5GHz | ||
| 增益 | 5 | dBi@5.7-5.9GHz | ||
| 驻波比 | 1.6 | |||
| 波束宽度 | 30 | 80 | ° | |
| 前后比 | 20 | dB |
其它参数
| 极化方式 | 垂直极化 |
| 功率容量 | 50-80W设计保证 |
| 接口形式 | N-K |
| 外形尺寸 | 325*200*98mm |
| 估算重量 | 2Kg |
| 表面 | 海灰色哑光 |
| 工作温度 | -25~+55℃设计保证 |
| 储存温度 | -30~+60℃设计保证 |
外形结构图（mm）
注意事项
1、天线为精密设备，使用过程中轻拿轻放，避免挤压、磕碰；
2、严禁私自拆卸、更换天线配件，可能导致天线性能恶化或无法工作；
3、为保证天线性能，天线安装位置周边视线范围内应无任何障碍物。并避免与其他强电磁辐射体靠近；
4 、严禁在雷雨天气室外安装、使用天线产品，使用时应同时配有避雷设施；
5 、天线含有电子元器件，请勿当普通垃圾随意丢弃。
参考实物图

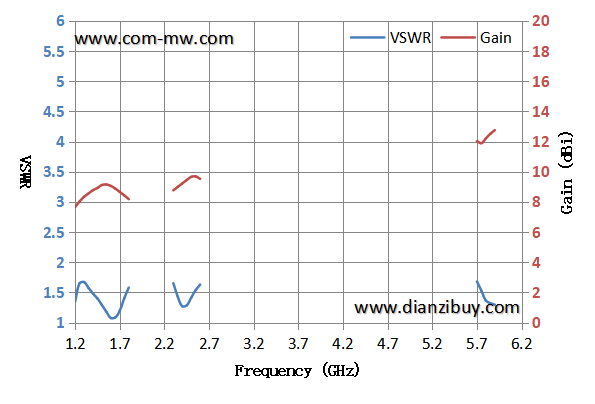

典型测试曲线

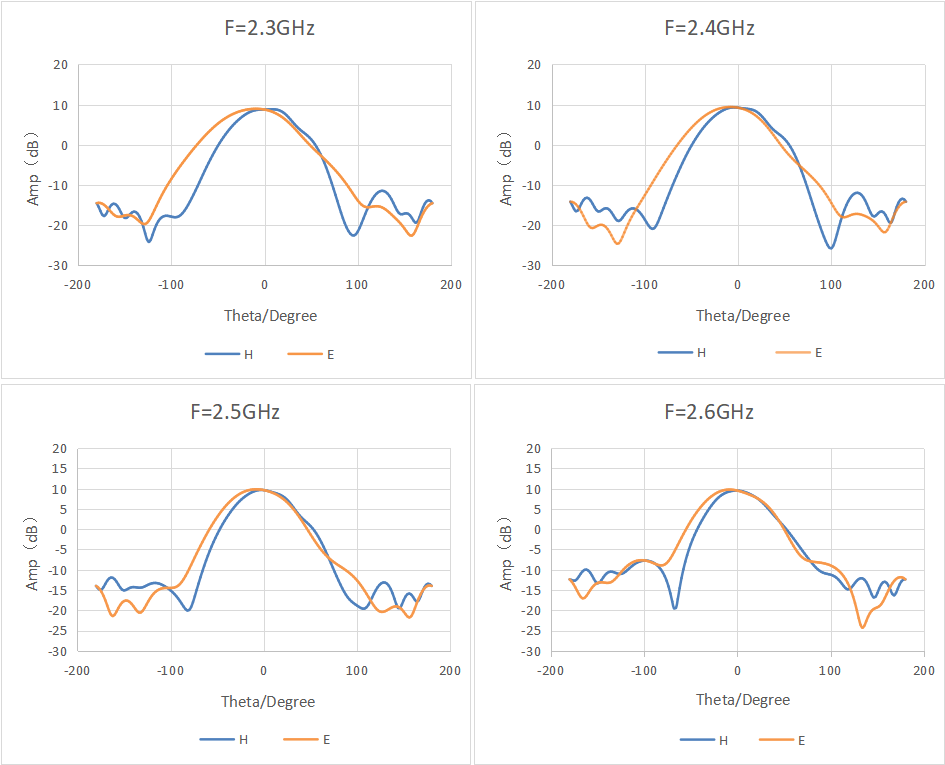

典型方向图
