108~170MHz, 170~270MHz, 270~420MHz, 420~678MHz, 1300~1950MHz, 表面贴装
- ZS20-L108-1950-127
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
|---|---|---|---|---|---|---|
| 通带频率1 | 108 | ~ | 170 | MHz | ||
| 通带频率2 | 170 | ~ | 270 | MHz | ||
| 通带频率3 | 270 | ~ | 420 | MHz | ||
| 通带频率4 | 420 | ~ | 678 | MHz | ||
| 通带频率5 | 1300 | ~ | 1950 | MHz | ||
| 通带频率六 | / | / | ~ | MHz | ||
| 通带频率七 | / | / | ~ | MHz | ||
| 通带频率八 | / | / | ~ | MHz | ||
| 通带驻波 | 1.5 | |||||
| 通带损耗 | 1.0 | dB | ||||
| 通带1.2.3.4抑制度 | 二次及三次谐波 | 60 | dB | |||
| 通带5抑制度 | 二次谐波 | 55 | dB |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

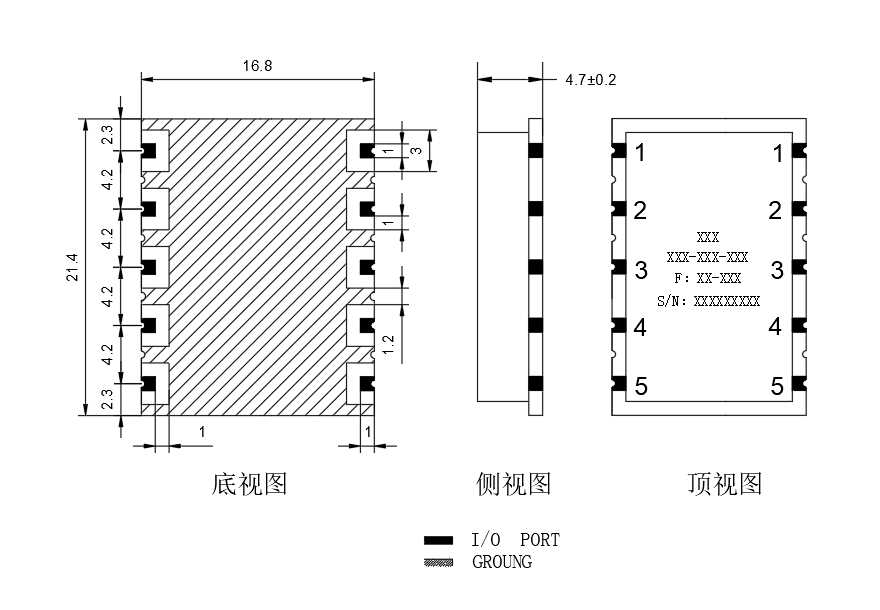

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
