阻带频率2300~2370MHz, ≥60dB, 通带频率DC~2280MHz, 2390~6000MHz, N
- K6-2300-2370-20N60150-008
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 2300 | ~ | 2370 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 2280 | MHz | |
| 通带频率 | 2390 | ~ | 6000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 2250 | -0.66 | 1.17 |
| 2280 | -1.71 | 1.39 |
| 2285 | -3.07 | 3.78 |
| 2290 | -6.79 | 10.44 |
| 2295 | -26.47 | 21.97 |
| 2300 | -83.46 | 41.12 |
| 2310 | -69.46 | 41.82 |
| 2340 | -68.02 | 43.19 |
| 2360 | -67.03 | 39.55 |
| 2370 | -67.95 | 41.67 |
| 2375 | -25.71 | 22.72 |
| 2380 | -10.45 | 8.52 |
| 2385 | -4.32 | 5.63 |
| 2390 | -1.86 | 1.44 |
| 2450 | -0.77 | 1.55 |
参考实物图

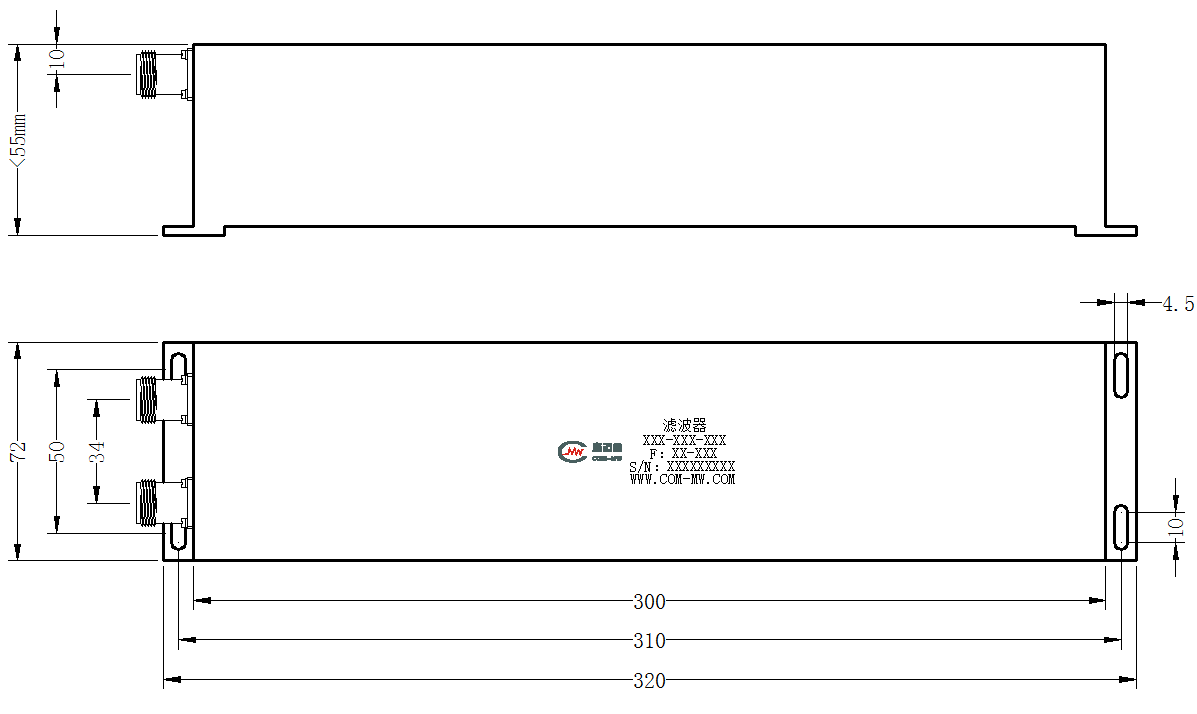

外形结构图（mm）

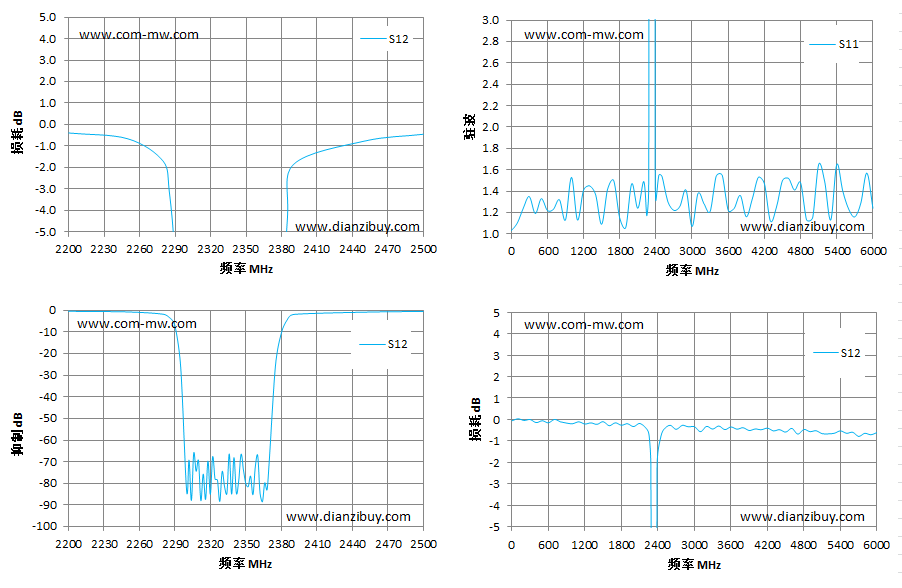

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
