产品
滤波器
通带频率3550~4200GHz, DC-3425MHz≥30dB, 3425-3525MHz≥22dB, 波导口
- ZBF25-W3875-650-368
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
低损耗，大功率，高矩形系数。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3550 | ~ | 4200 | GHz |
| 通带损耗 | / | / | 0.6 | 0.8 | dB | |
| 带外抑制 | DC-3425 | MHz≥ | 30 | dB | ||
| 带外抑制 | 3425-3525 | MHz≥ | 22 | dB | ||
| 带外抑制 | 4400-5000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.4 |
其它参数
| 接口形式 | 波导口 |
| 波导法兰型号 | CPR229g/CPR229f |
| 表面 | 黑色烤漆 |
| 功率容量 | 200W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
端口定义
| 输入/输出端 | CPR229g(槽)/CPR229f(平) |

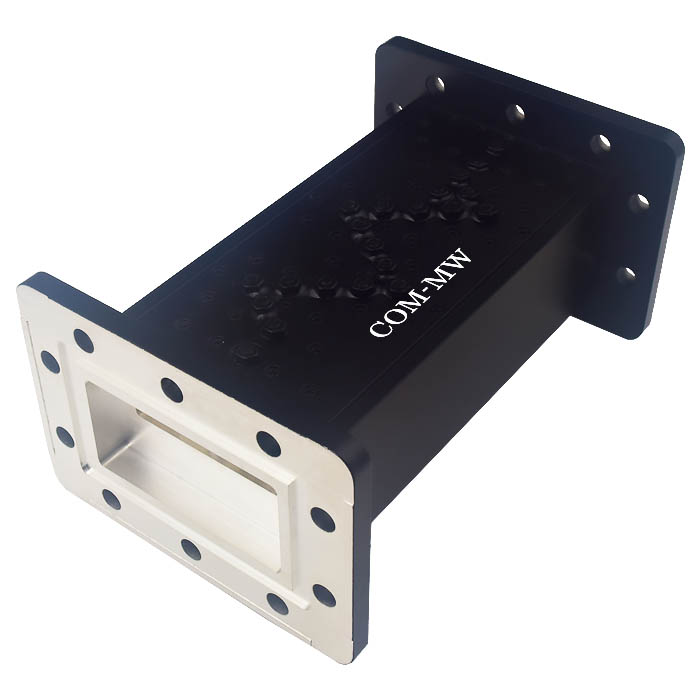

参考实物图

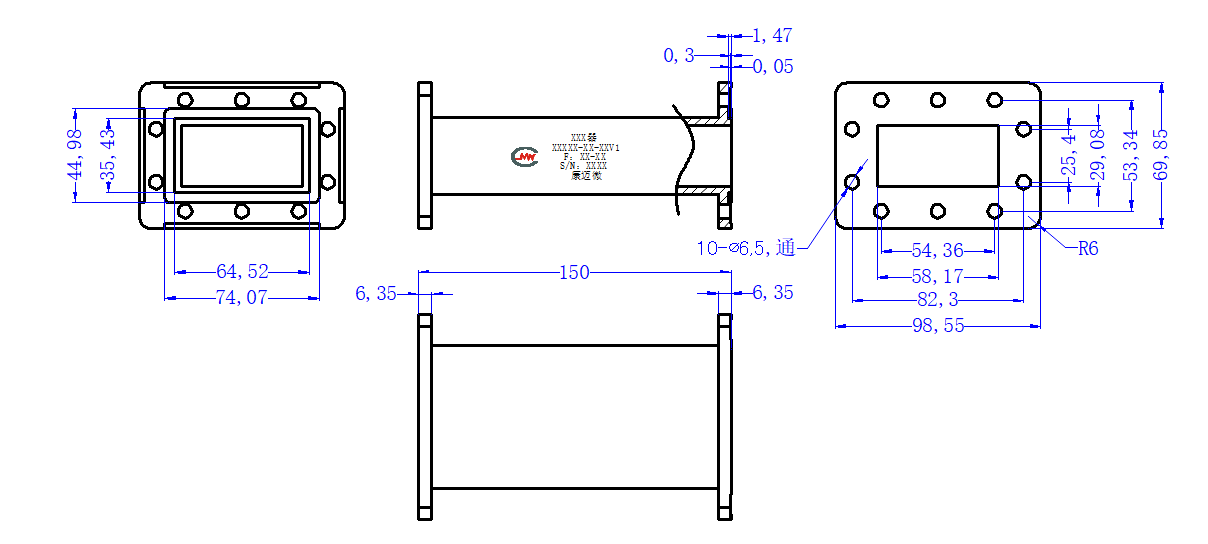

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
