产品
数控衰减器
0.1~8GHz, 衰减范围0~63dB, 步进0.25dB, 0.3W, SMA
- DDA8-0.1-8G-3514
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.1 | ~ | 8 | GHz |
| 衰减范围 | 0 | ~ | 63 | dB |
| 插入损耗 | 8 | 10 | dB | |
| 驻波比 | 1.5 | 1.9 | ||
| 衰减精度均方根 | 1.5 | 2 | dB | |
| 通道间隔离 | 60 | dB | ||
| 输入功率容量（射频输入端口） | +25 | dBm | ||
| 输入功率容量（射频输出端口） | +18 | dBm | ||
| 衰减切换时间 | 100 | ns |
其它参数
| 步进 | 0.25dB |
| 功率容量 | 0.3W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 表面 | 镀镍 |
| 工作电压 | +5V,USB-C接口供电，配电源适配器 |
| 工作电流 | 250mA |
| 工作温度 | -0~+50℃设计保证 |
| 储存温度 | -30~+85℃设计保证 |
| 控制接口 | USB-C/RJ-45 |
| 其它 | 四组衰减，独立控制 |
控制命令说明
本产品共有4个通道的衰减且独立控制，控制命令的格式为AA TD ATT1 ATT2 00 00 00 55,其中TD代表选择的衰减通道（1-4），ATT1和ATT2分别代表衰减量（单个衰减最大衰减量为31.75dB），可提供控制软件
选择通道1:AA 01 xx xx 00 00 00 55
选择通道2:AA 02 xx xx 00 00 00 55
选择通道3:AA 03 xx xx 00 00 00 55
选择通道4:AA 04 xx xx 00 00 00 55
衰减控制命令（以通道1为例）
| 衰减0dB | AA 01 00 00 00 00 00 55 | |
| 衰减0.25dB | AA 01 01 00 00 00 00 55 | |
| 衰减0.5dB | AA 01 02 00 00 00 00 55 | |
| 衰减1dB | AA 01 04 00 00 00 00 55 | |
| 衰减2dB | AA 01 08 00 00 00 00 55 | |
| 衰减4dB | AA 01 10 00 00 00 00 55 | |
| 衰减8dB | AA 01 20 00 00 00 00 55 | |
| 衰减16dB | AA 01 40 00 00 00 00 55 | |
| 衰减31.75dB | AA 01 FF 00 00 00 00 55 | |
| 衰减32.25dB | AA 01 FF 02 00 00 00 55 | |
| 衰减32.75dB | AA 01 FF 04 00 00 00 55 | |
| 衰减33.75dB | AA 01 FF 08 00 00 00 55 | |
| 衰减35.75dB | AA 01 FF 10 00 00 00 55 | |
| 衰减39.75dB | AA 01 FF 20 00 00 00 55 | |
| 衰减47.75dB | AA 01 FF 40 00 00 00 55 | |
| 衰减63.5dB | AA 01 FF FF 00 00 00 55 |
典型测试数据
| Frequency GHz | 驻波 | 损耗 dB | 0.25 衰减 dB | 0.5 衰减 dB | 1 衰减 dB | 2 衰减 dB | 4 衰减 dB | 8 衰减 dB | 16 衰减 dB | 63.5 衰减 dB | 隔离 dB |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.1 | 1.17 | -1.17 | -0.25 | -0.51 | -0.95 | -1.73 | -3.58 | -7.48 | -15.1 | -59.2 | -86.1 |
| 0.64 | 1.17 | -1.81 | -0.23 | -0.47 | -0.89 | -1.85 | -3.74 | -7.96 | -15.9 | -62.2 | -84.9 |
| 1.29 | 1.09 | -2.08 | -0.25 | -0.5 | -0.93 | -1.87 | -3.78 | -8.04 | -16.2 | -62.3 | -84.9 |
| 1.93 | 1.34 | -2.57 | -0.27 | -0.51 | -0.94 | -1.84 | -3.74 | -8.01 | -16.2 | -63 | -84.6 |
| 2.57 | 1.34 | -2.95 | -0.24 | -0.46 | -0.85 | -1.84 | -3.74 | -8.09 | -16.3 | -63.5 | -70.9 |
| 3.21 | 1.25 | -3.42 | -0.24 | -0.46 | -0.87 | -1.85 | -3.76 | -8.15 | -16.6 | -64.6 | -72.5 |
| 3.86 | 1.14 | -3.77 | -0.23 | -0.45 | -0.85 | -1.85 | -3.75 | -8.14 | -16.6 | -65.3 | -74.5 |
| 5.14 | 1.38 | -4.48 | -0.2 | -0.4 | -0.77 | -1.87 | -3.76 | -8.18 | -16.7 | -64.9 | -60.5 |
| 6.43 | 1.26 | -5.97 | -0.23 | -0.47 | -0.9 | -1.89 | -3.75 | -8.11 | -16.5 | -67.6 | -61.1 |
| 7.07 | 1.39 | -6.56 | -0.17 | -0.4 | -0.84 | -1.98 | -3.85 | -8.33 | -16.5 | -62.2 | -75 |
| 8.36 | 1.69 | -8.54 | -0.15 | -0.42 | -0.98 | -2.05 | -3.98 | -8.7 | -16.1 | -60.9 | -68.1 |
参考实物图
外形结构图（mm）

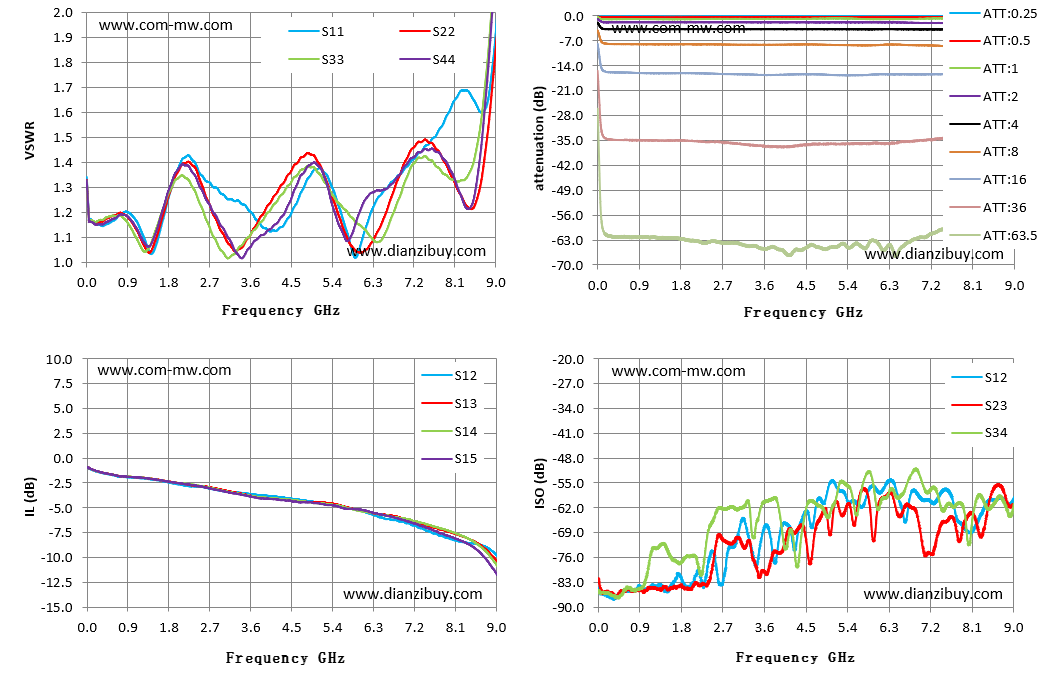

典型测试曲线图
典型切换时间-上升下降沿
Description of the network port system
1、The device defaults as a TCP/ip server；
2、Default IP address: 192.168.1.100；
3、Default port number: 1000;
注意事项
1、清洗产品表面，请勿将产品浸泡清洗液中清洗；
2、本产品属于静电敏感器件，安装或存储注意防静电；
3、整体温度大于125℃的情况，订货前与我们协商。
