产品
滤波器
通带频率 10.7~12.75GHz,DC-9.6GHz≥40dB,14-20GHz≥40dB,波导口 ,WR75
- ZBF8-W11.73-2.05G-3332
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 10.7 | ~ | 12.75 | GHz |
| 通带损耗 | / | / | 0.3 | dB | ||
| 带外抑制 | DC-9.6 | GHz≥ | 40 | dB | ||
| 带外抑制 | 10 | GHz≥ | 20 | dB | ||
| 带外抑制 | 13.5 | GHz≥ | 20 | dB | ||
| 带外抑制 | 13.75 | GHz≥ | 25 | dB | ||
| 带外抑制 | 14-20 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.25 |
其它参数
| 接口形式 | 波导口 |
| 波导口型号 | BJ120orWR75 |
| 波导法兰型号 | FBP120/FBM120 |
| 表面 | 镀银 |
| 功率容量 | 50W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 9.00 | 3533.28 | 1278.88 | -74.33 | 3.10 |
| 9.37 | 2128.76 | 1607.86 | -61.04 | 0.03 |
| 9.74 | 1405.54 | 572.55 | -47.55 | 0.26 |
| 10.11 | 483.76 | 429.86 | -29.88 | 0.37 |
| 10.49 | 4.82 | 4.77 | -2.72 | 1.99 |
| 10.86 | 1.09 | 1.09 | -0.09 | 1.05 |
| 11.23 | 1.06 | 1.06 | -0.06 | 0.86 |
| 11.60 | 1.07 | 1.06 | -0.05 | 0.79 |
| 11.97 | 1.18 | 1.18 | -0.08 | 0.78 |
| 12.34 | 1.18 | 1.18 | -0.07 | 0.83 |
| 12.71 | 1.15 | 1.15 | -0.07 | 1.04 |
| 13.09 | 34.51 | 32.68 | -9.75 | 0.97 |
| 13.46 | 10090.56 | 1025.88 | -29.22 | 0.29 |
| 13.83 | 1265.73 | 3408.23 | -42.24 | 0.17 |
| 14.20 | 1085.26 | 1044.17 | -51.87 | 0.04 |

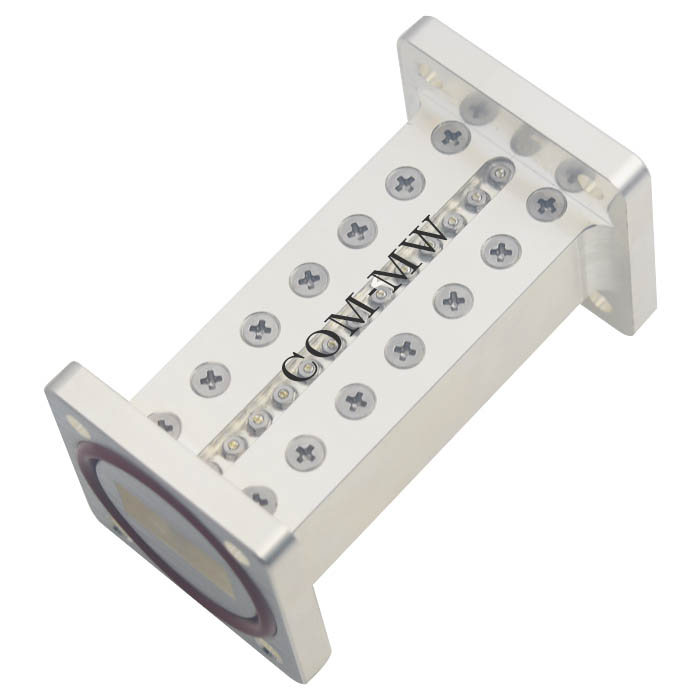

参考实物图

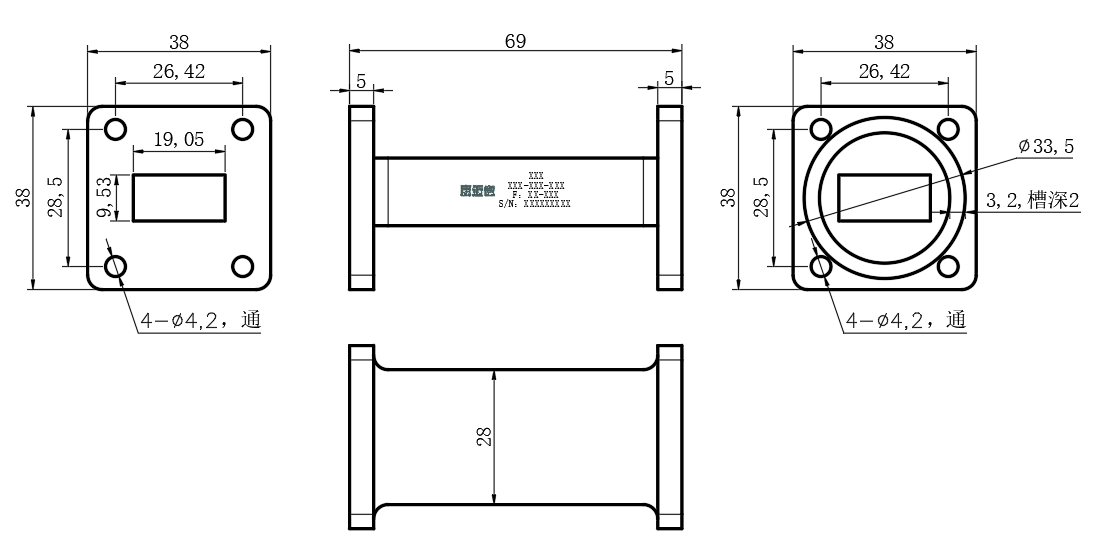

外形结构图（mm）

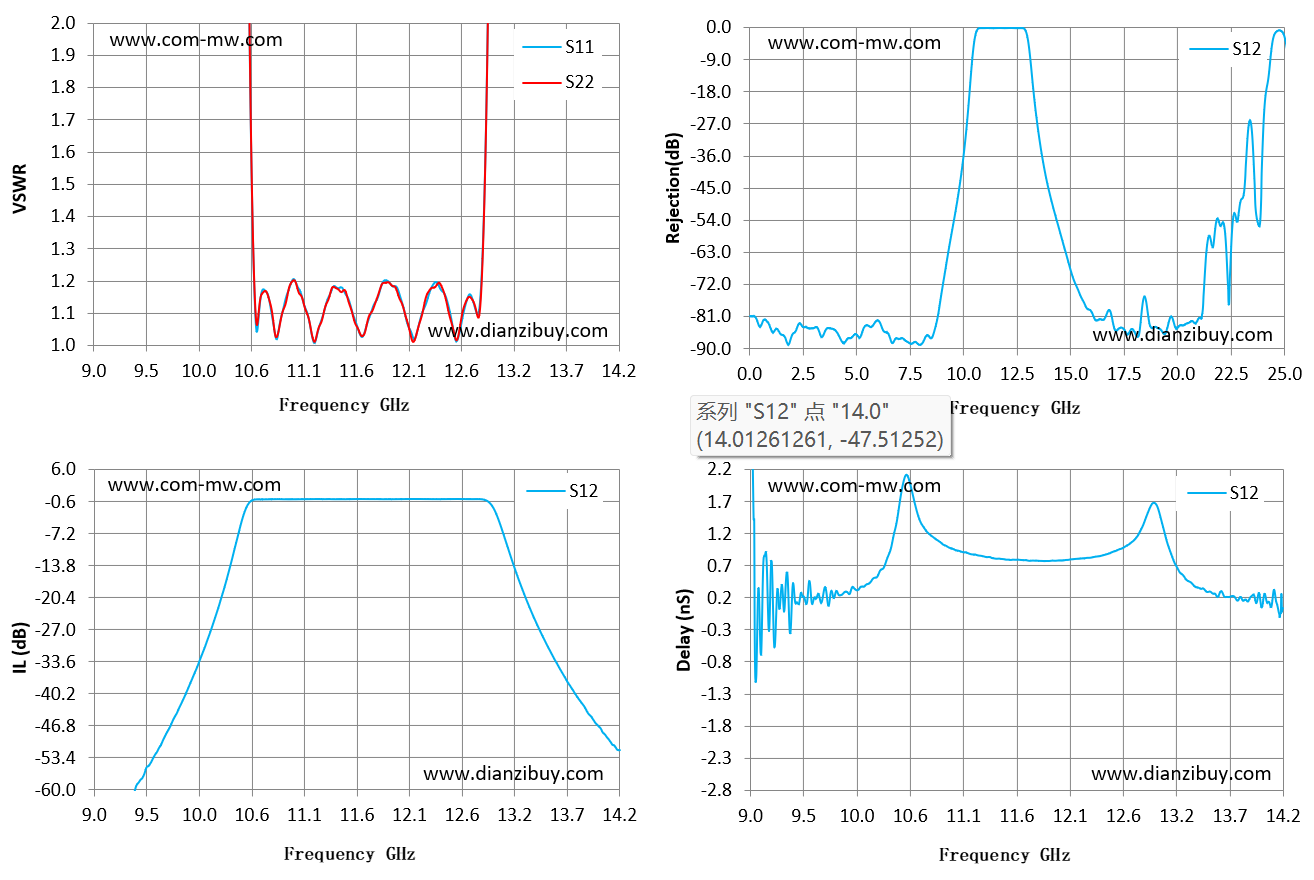

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
