开关滤波器组
开关滤波路数2选一, 2.92
- DSS3-2R23.7-28.3G-2621
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 单位 | |
|---|---|---|
| 通带频率一 | 23.7-26.5 | GHz |
| 频率一损耗 | 10 | dB |
| 频率一抑制 | DC-22.5GHz≥50 | dB |
| 频率一抑制 | 27.5-40GHz≥60 | dB |
| 频率一驻波 | 1.8 | |
| 通带频率二 | 25.5-28.3 | GHz |
| 频率二损耗 | 10 | dB |
| 频率二抑制 | DC-24.5GHz≥50 | dB |
| 频率二抑制 | 29.3-40GHz≥60 | dB |
| 频率二驻波 | 1.8 |
其它参数
| 开关滤波路数 | 2选一 |
| 开关时间 | ns |
| 带内波动 | 0.8dB每个频 段内任意550MHz带宽 |
| 隔离度 | 70dB |
| 接口形式 | 2.92-K |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 产品外壳材料 | 铝6061 |
| 工作电压 | ±5V |
| 工作温度 | -40~+75℃设计保证 |
| 控制方式 | TTL |
| 时延波动 | 1.2ns每个频段内任意550MHz带宽 |
真值表
| C1 | C2 | C3 | C4 | C5 |

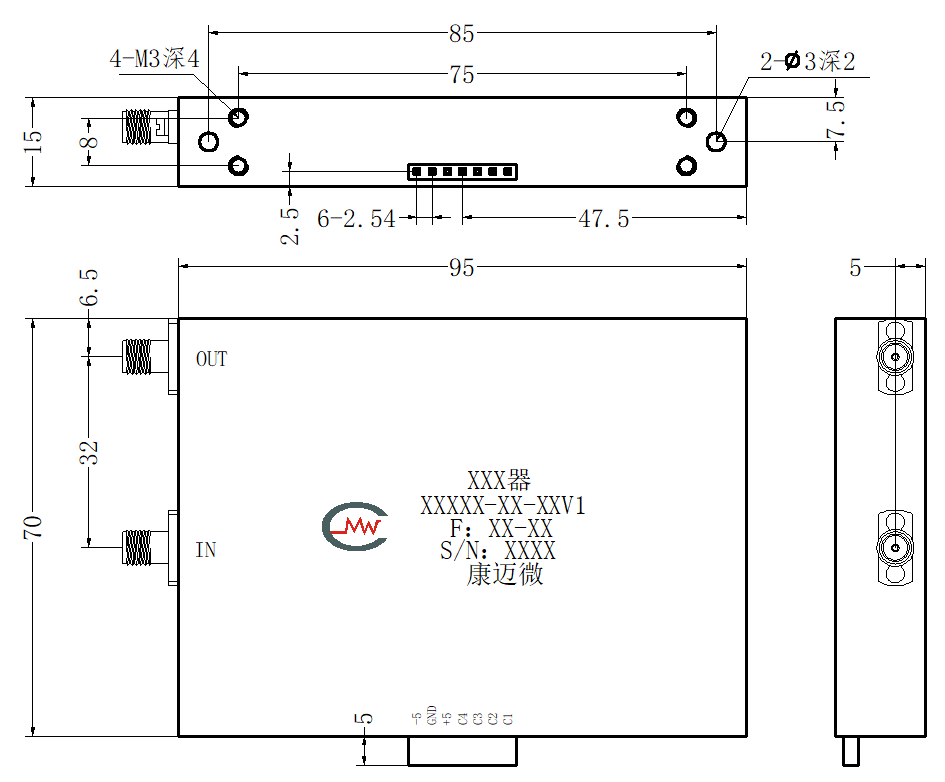

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
