开关
0.5~6GHz, 单刀双掷 , 电子吸收式开关, 开关时间100ns, SMA
- DSW8-2R0.5-6G-2532
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，小体积。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.5 | ~ | 6 | GHz |
| 插入损耗 | 1.8 | dB | ||
| 隔离度 | 70 | 80 | dB | |
| 驻波比 | 1.6 | |||
| 相位一致性 | ±5 | ° |
其它参数
| 开关路数 | 单刀双掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 功率容量 | 0.2W |
| 产品外壳材料 | 铝6061 |
| 工作电压 | ±5V |
| 工作电流 | 300mA |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 控制接口：J30J-9ZKP |
真值表
| B | A | |
| J1 | 0 | 1 |
| J2 | 1 | 0 |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1，J2 |

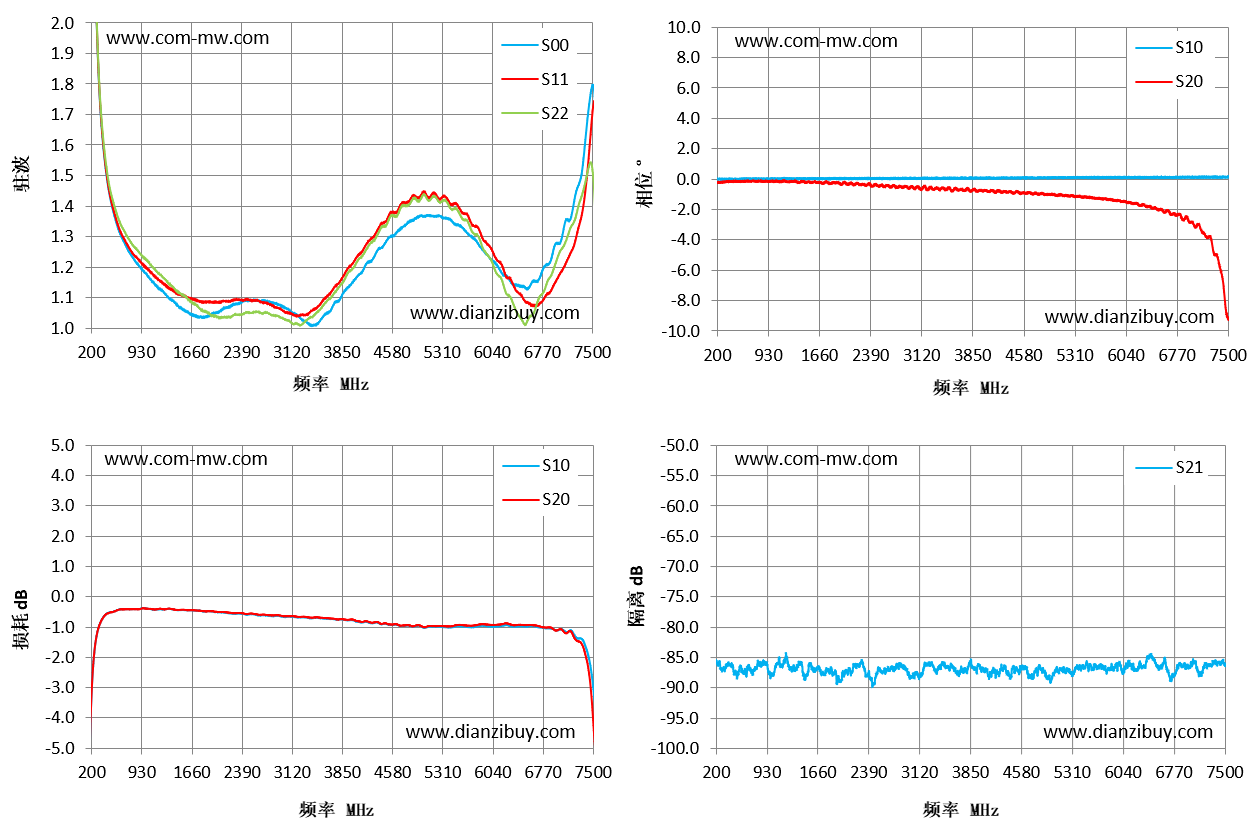

典型测试曲线图

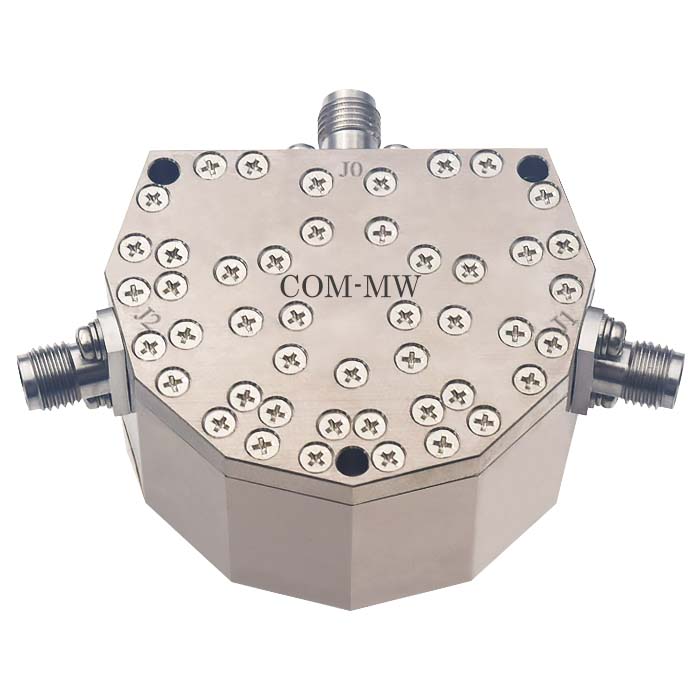

参考实物图

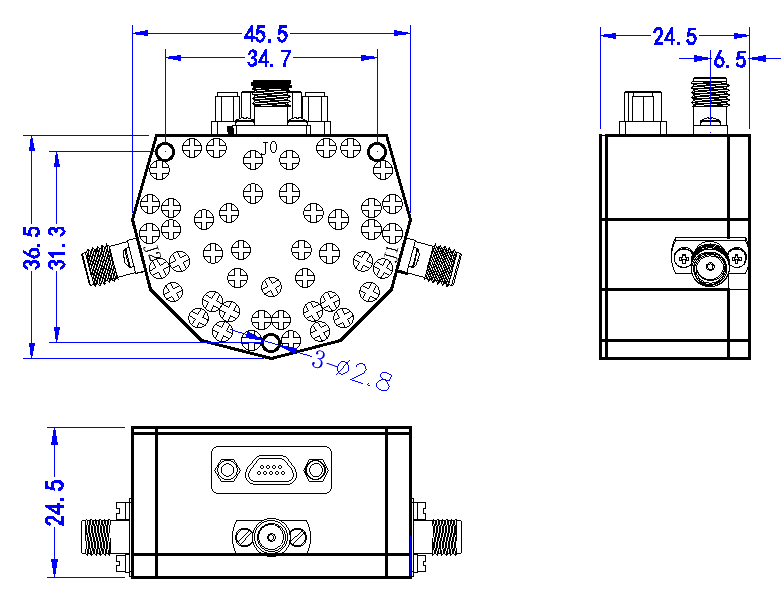

外形结构图（mm）
引脚定义
| 序号 | 1 | 2 | 3 | 4 | 5 | 6,7,8,9 |
| 引脚定义 | +5V | -5V | GND | A | B | 悬空 |
典型测试数据
| 频率 MHz | S00 驻波 | S11 驻波 | S10 损耗 dB | S20 相位 ° | S21 隔离 dB |
|---|---|---|---|---|---|
| 200 | 3.2 | 3.22 | -3.13 | -0.24 | -85.68 |
| 721 | 1.26 | 1.27 | -0.41 | -0.15 | -87.63 |
| 1243 | 1.12 | 1.15 | -0.42 | -0.14 | -86.24 |
| 1764 | 1.04 | 1.09 | -0.46 | -0.18 | -87.95 |
| 2286 | 1.08 | 1.09 | -0.56 | -0.33 | -85.76 |
| 2807 | 1.08 | 1.08 | -0.64 | -0.45 | -86.19 |
| 3329 | 1.02 | 1.04 | -0.69 | -0.57 | -87.03 |
| 3850 | 1.11 | 1.16 | -0.75 | -0.68 | -85.85 |
| 4371 | 1.26 | 1.32 | -0.86 | -0.81 | -87.8 |
| 4893 | 1.35 | 1.43 | -0.99 | -1.02 | -87.05 |
| 5414 | 1.36 | 1.41 | -1.02 | -1.2 | -86.33 |
| 5936 | 1.25 | 1.28 | -0.97 | -1.4 | -86.39 |
| 6457 | 1.14 | 1.11 | -0.97 | -1.87 | -84.93 |
| 6979 | 1.28 | 1.16 | -1.11 | -2.81 | -86.55 |
| 7500 | 1.8 | 1.71 | -3.02 | -9.21 | -86.19 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
