微带阵列天线
工作频率 1.7~5.9GHz,增益 11dBi,垂直极化,SMA,低空无人机干扰、无人机反制、定向干扰系统。
- ZWDZ7-1.7-5.9G-1188
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
微带天线在一个薄介质基片上，一面附上金属薄层作为接地板，另一面用光刻腐蚀方法制成一定形状的金属贴片，利用微带线或同轴探针对贴片馈电构成的天线。微带天线有结构简单、精度高、重量轻等特点，在GPS天线、共形天线和机载天线中应用广泛。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1.7 | ~ | 5.9 | GHz |
| 增益 | 11 | dBi | ||
| 驻波比 | 1.8 | |||
| 3dB波束宽度 | 43*28 | ° | ||
| 承受功率 | 50 | W |
其它参数
| 极化方式 | 垂直极化 |
| 接口形式 | SMA-K |
| 外形尺寸 | 1200*300*60mm |
| 估算重量 | 3.8Kg |
| 表面 | 彩导 |
| 工作温度 | -25~+55℃设计保证 |
| 其它 | 低空无人机干扰、无人机反制、定向干扰系统。 |

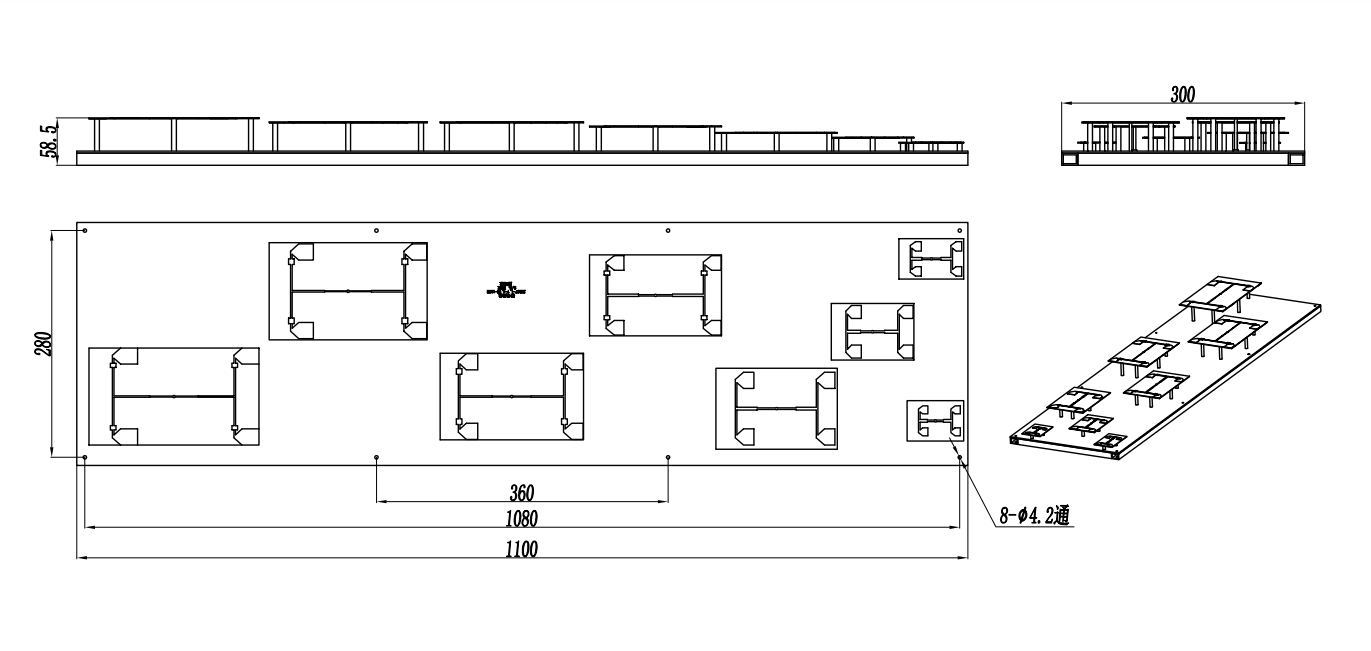

外形结构图（mm）
注意事项
1、非专业维护人员私自拆卸，可能导致天线性能恶化或无 法工作；
3 、严禁在雷雨天气室外安装、使用天线产品，使用时 应同时配有避雷设 施；

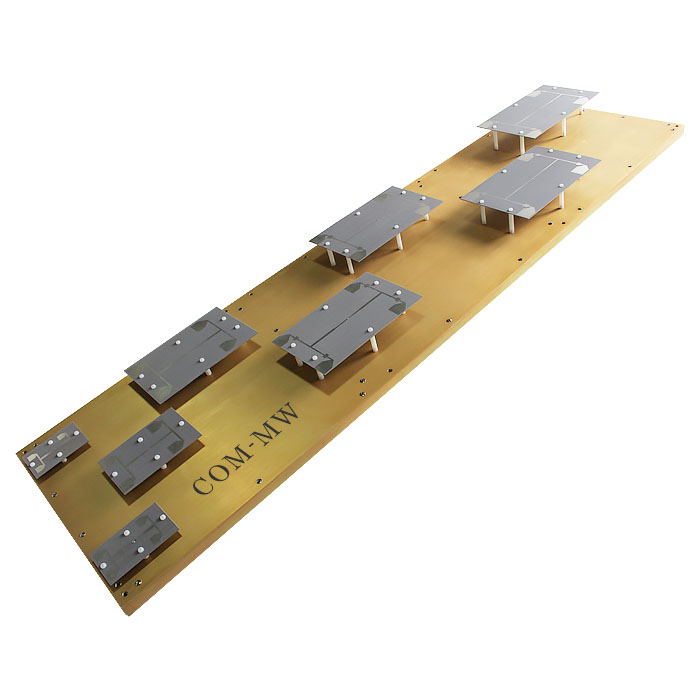

参考实物图

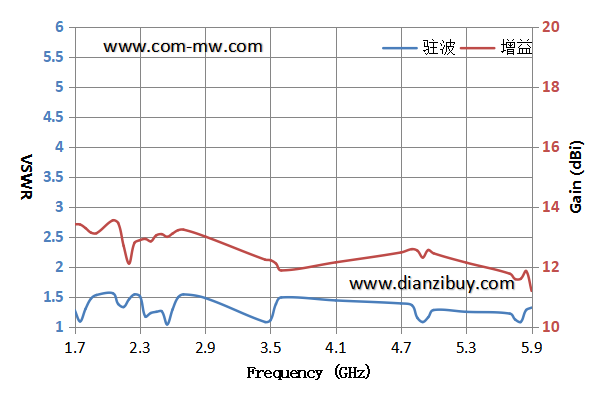

典型测试曲线

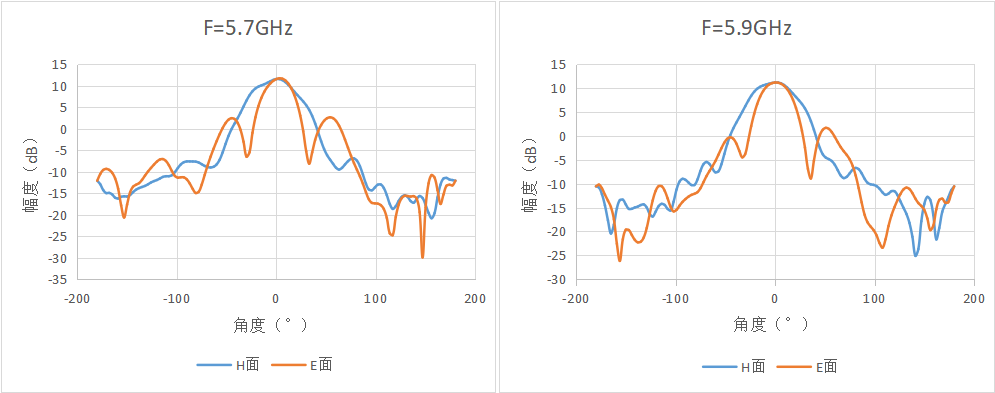

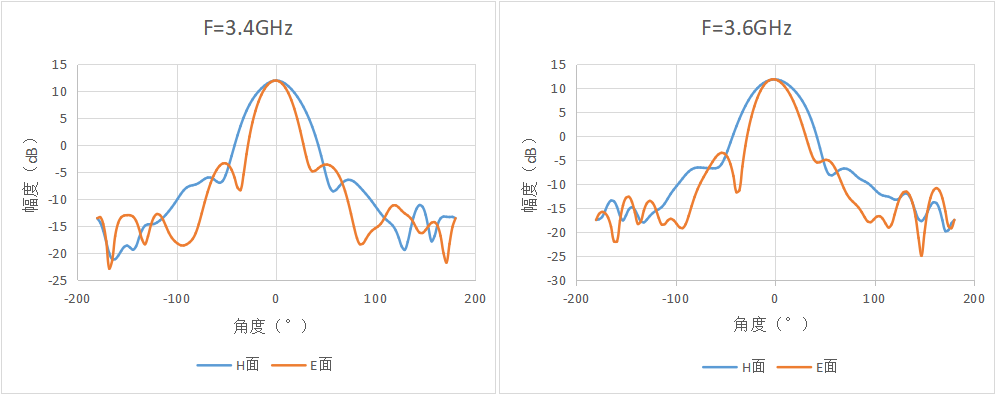

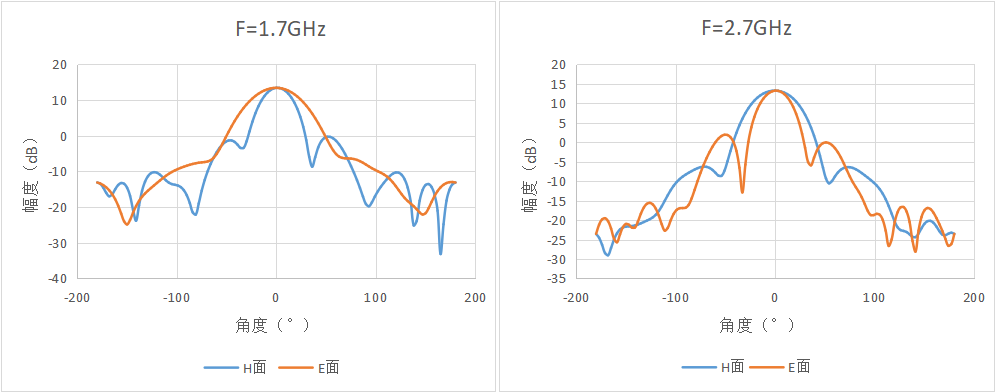

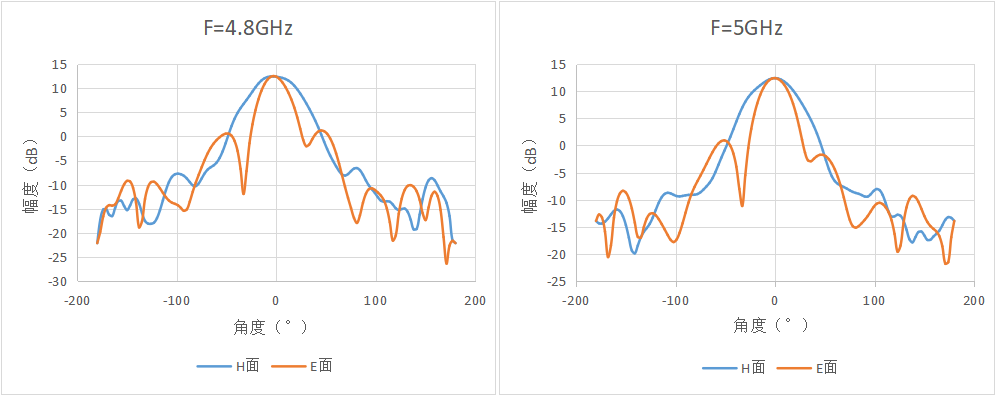

典型方向图
