产品
功分器
2~8GHz,200W,5路,0°,N
- ZPD25-5C2-8G-1017
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 8 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 5 | dB | ||
| 公共端驻波比 | 1.35 | |||
| 分配端驻波比 | 无 | |||
| 幅度平衡 | ±0.4 | dB | ||
| 相位平衡 | ±5 | ° |
其它参数
| 功率容量 | 200W设计保证 |
| 路数 | 5路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | N-F |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0（N-F） |
| 分配端口 | 1~5（SMA-F） |

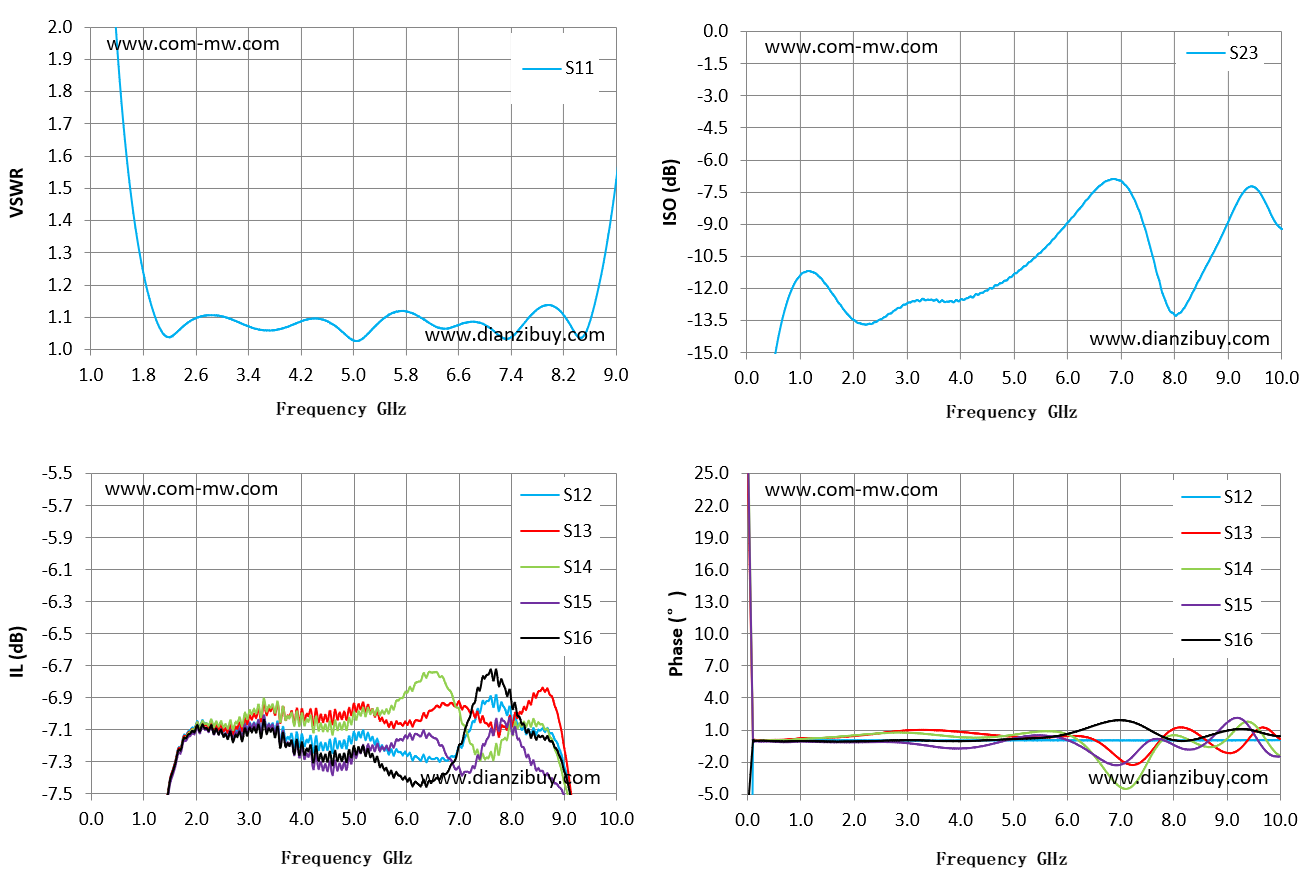

典型测试曲线图

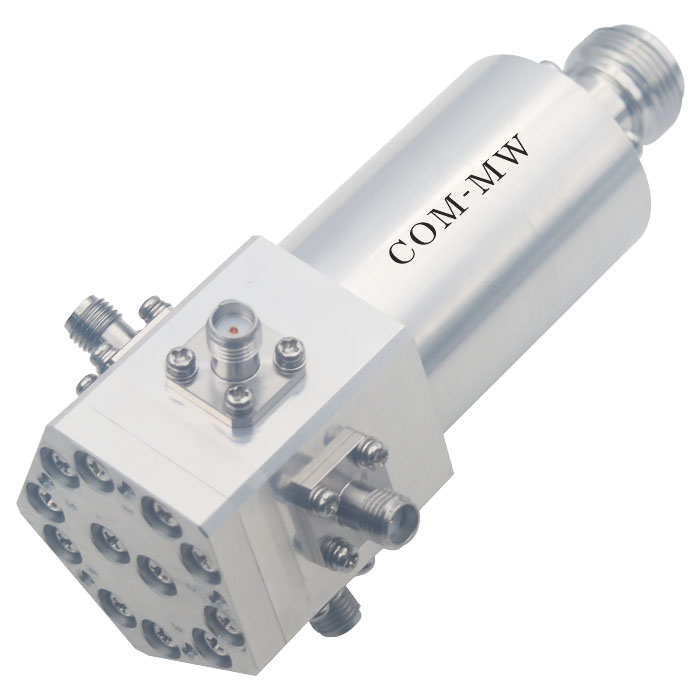

参考实物图

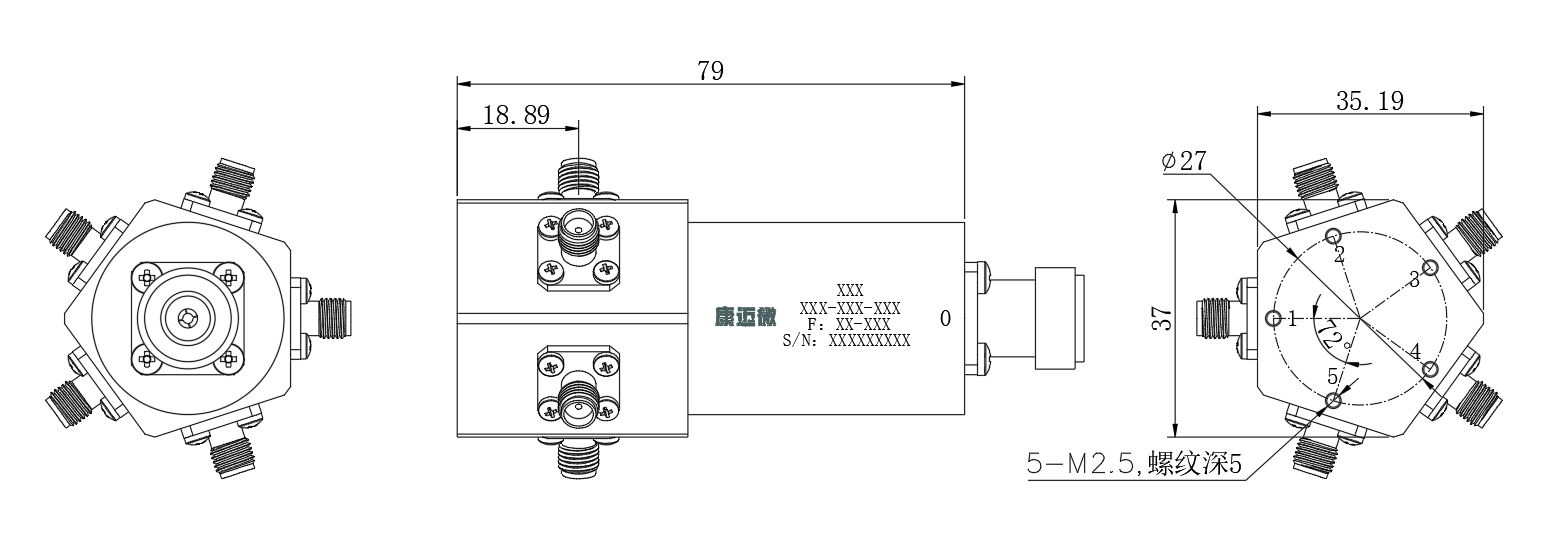

外形结构图（mm）
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S14 损耗 dB | S15 损耗 dB | S16 损耗 dB |
| 1.00 | 4.27 | -9.16 | -9.16 | -9.18 | -9.19 | -9.17 |
| 1.57 | 1.56 | -7.33 | -7.33 | -7.35 | -7.36 | -7.34 |
| 2.14 | 1.04 | -7.05 | -7.06 | -7.06 | -7.09 | -7.08 |
| 2.71 | 1.10 | -7.14 | -7.12 | -7.09 | -7.16 | -7.17 |
| 3.29 | 1.08 | -7.01 | -6.93 | -6.91 | -7.01 | -7.04 |
| 3.86 | 1.06 | -7.20 | -7.06 | -7.07 | -7.25 | -7.25 |
| 4.43 | 1.10 | -7.21 | -7.04 | -7.09 | -7.34 | -7.28 |
| 5.00 | 1.03 | -7.12 | -6.94 | -6.99 | -7.23 | -7.20 |
| 5.57 | 1.11 | -7.22 | -7.05 | -7.00 | -7.22 | -7.35 |
| 6.14 | 1.09 | -7.28 | -7.06 | -6.83 | -7.14 | -7.44 |
| 6.71 | 1.08 | -7.28 | -6.93 | -6.78 | -7.22 | -7.38 |
| 7.29 | 1.04 | -7.05 | -7.01 | -7.23 | -7.34 | -6.94 |
| 7.86 | 1.13 | -6.96 | -7.08 | -7.16 | -7.05 | -6.83 |
| 8.43 | 1.04 | -7.10 | -6.88 | -7.04 | -7.30 | -7.12 |
| 9.00 | 1.52 | -7.32 | -7.21 | -7.43 | -7.51 | -7.36 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
