开关
2~18GHz,单刀双掷 ,吸收式,100ns,SMA
- DSW8-2R2000-18000-1099
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
国产化，高隔离度。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 18 | GHz |
| 插入损耗 | 2 | 2.8 | dB | |
| 隔离度 | 60 | dB | ||
| 驻波比 | 1.6 | 1.8 |
其它参数
| 开关路数 | 单刀双掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 0.2W |
| 产品外壳材料 | 铝6061 |
| 工作电压 | ±5V |
| 工作电流 | 50mA@+5V;50mA@-5V |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | TTL电平控制：0通，1断。 |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1，J2 |
典型测试数据
| 频率 GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S12 隔离 dB | S02 相位 ° |
| 2 | 1.6 | 1.59 | -1.03 | -84.28 | -0.49 |
| 3 | 1.26 | 1.27 | -0.91 | -87.13 | -0.62 |
| 4 | 1.2 | 1.19 | -1 | -87.22 | -0.75 |
| 6 | 1.34 | 1.33 | -1.26 | -87.44 | -1.08 |
| 7 | 1.32 | 1.31 | -1.38 | -87.97 | -1.24 |
| 8 | 1.29 | 1.22 | -1.43 | -84.66 | -1.31 |
| 9 | 1.29 | 1.12 | -1.49 | -84.16 | -1.4 |
| 11 | 1.46 | 1.27 | -1.65 | -81.76 | -1.59 |
| 12 | 1.51 | 1.4 | -1.78 | -79.99 | -1.78 |
| 13 | 1.32 | 1.34 | -1.76 | -77.92 | -1.88 |
| 14 | 1.31 | 1.44 | -1.9 | -71.81 | -1.92 |
| 15 | 1.35 | 1.62 | -2.06 | -69.46 | -2.13 |
| 17 | 1.08 | 1.4 | -2.16 | -65.45 | -2.35 |
| 18 | 1.14 | 1.41 | -2.31 | -67.65 | -2.59 |
| 19 | 1.34 | 1.55 | -2.62 | -67.13 | -2.86 |

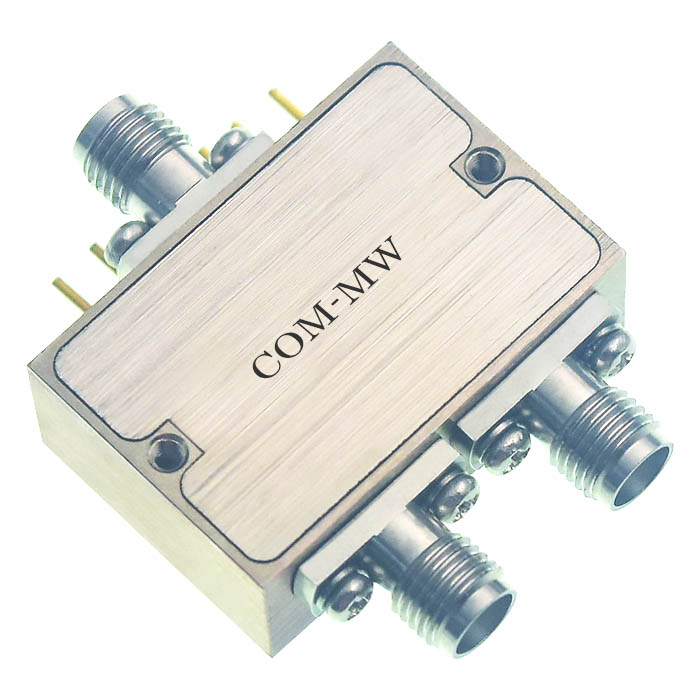

参考实物图
外形结构图（mm）

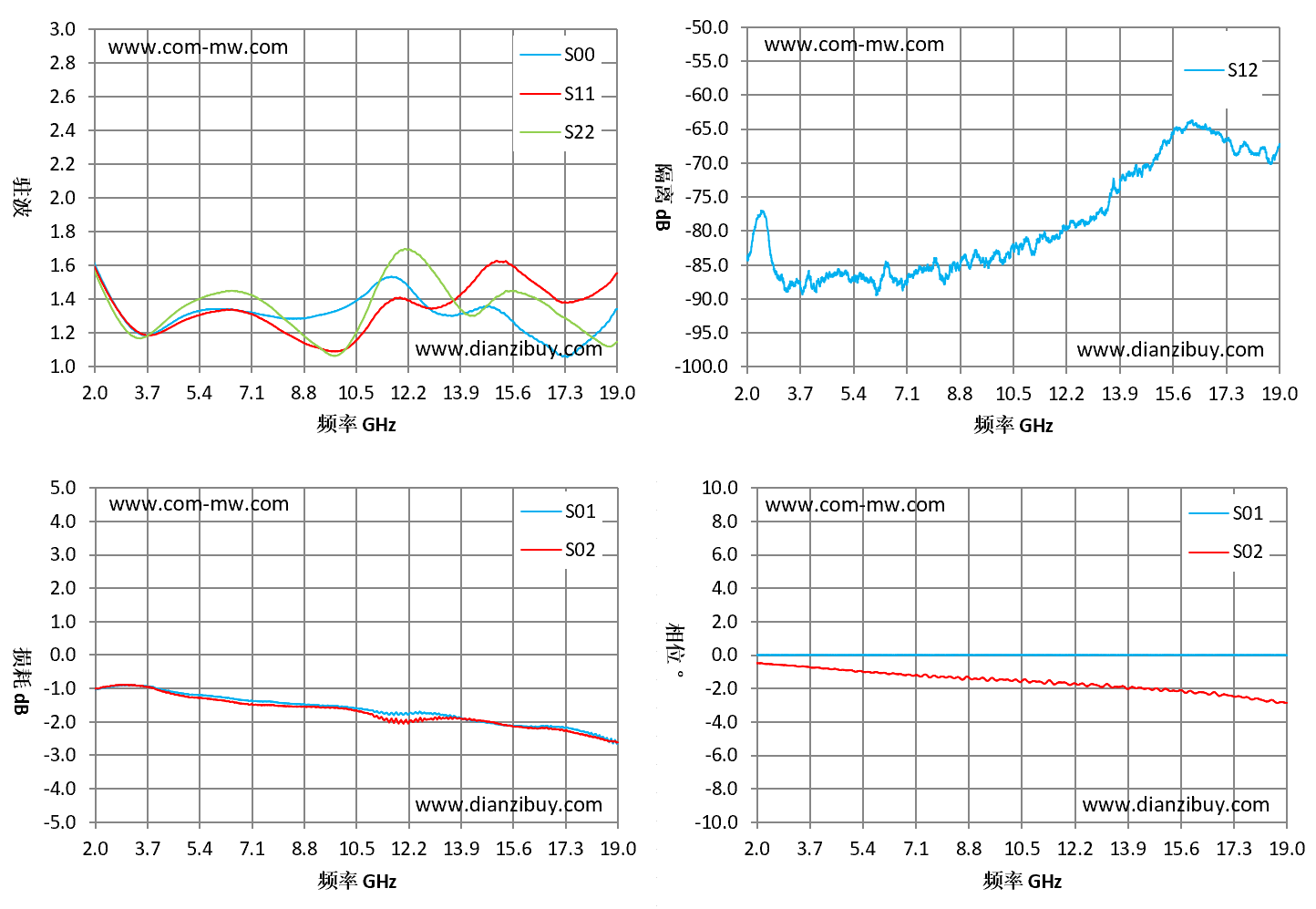

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
