产品
功率放大器
30~3000MHz,增益 30dB,饱和功率 30dBm,SMA
- DPA8-30-3000-2338
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，高可靠性。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 30 | ~ | 3000 | MHz |
| 增益 | 30 | dB | ||
| 增益平坦度 | ±1.2 | dB | ||
| 输入驻波比 | 1.8 | |||
| 输出驻波比 | 2.5 | 30~500MHz | ||
| 输出驻波比 | 1.9 | 500~3000MHz | ||
| P-1dB功率 | 29 | dBm | ||
| 饱和功率 | 30 | dBm | ||
| NF | 4.4 | 5 | dB | |
| 谐波抑制 | 15 | dBc | ||
| 杂波抑制 | 75 | dBc | ||
| OIP3 | 30 | dBm | ||
| 最大输入射频功率 | 10 | dBm |
环境要求
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +12V |
| 工作电流 | 600mA |
| 工作温度 | -45~+80℃设计保证 |
典型测试数据
| 频率 (MHz) | 30 | 100 | 500 | 1000 | 1500 | 2000 | 2500 | 3000 |
| S11 驻波 | 1.4 | 1.42 | 1.27 | 1.28 | 1.4 | 1.43 | 1.55 | 1.12 |
| S22 驻波 | 2.4 | 2.14 | 1.78 | 1.49 | 1.56 | 1.51 | 1.8 | 1.57 |
| Gain （dB） | 32.95 | 31.75 | 32.61 | 32.56 | 32.41 | 32 | 31.82 | 31.65 |
| P-1dB Out （dBm） | 30.4 | 30.6 | 31.13 | 31.03 | 30.74 | 30.26 | 29.45 | 29 |
| POut sat （dBm） | 30.43 | 30.65 | 31.33 | 31.47 | 31.03 | 30.53 | 29.83 | 29.48 |
| 谐波抑制（2次）（dBc） | 23.69 | 22.98 | 21.11 | 22.48 | 23.3 | 18.27 | 18.97 | 19.9 |
| 谐波抑制（3次）（dBc） | 15.55 | 21.86 | 20.77 | 17.22 | 18.82 | 18.96 | 22.35 | 31.75 |
| 杂波抑制（dBc） | 80 | 81.3 | 81.2 | 80.3 | 80.5 | 80.5 | 80.5 | 80.6 |
| OIP3（dBm） | 44 | 40.5 | 38.6 | 36.8 | 33 | 32 | 30.6 | 30 |
参考实物图

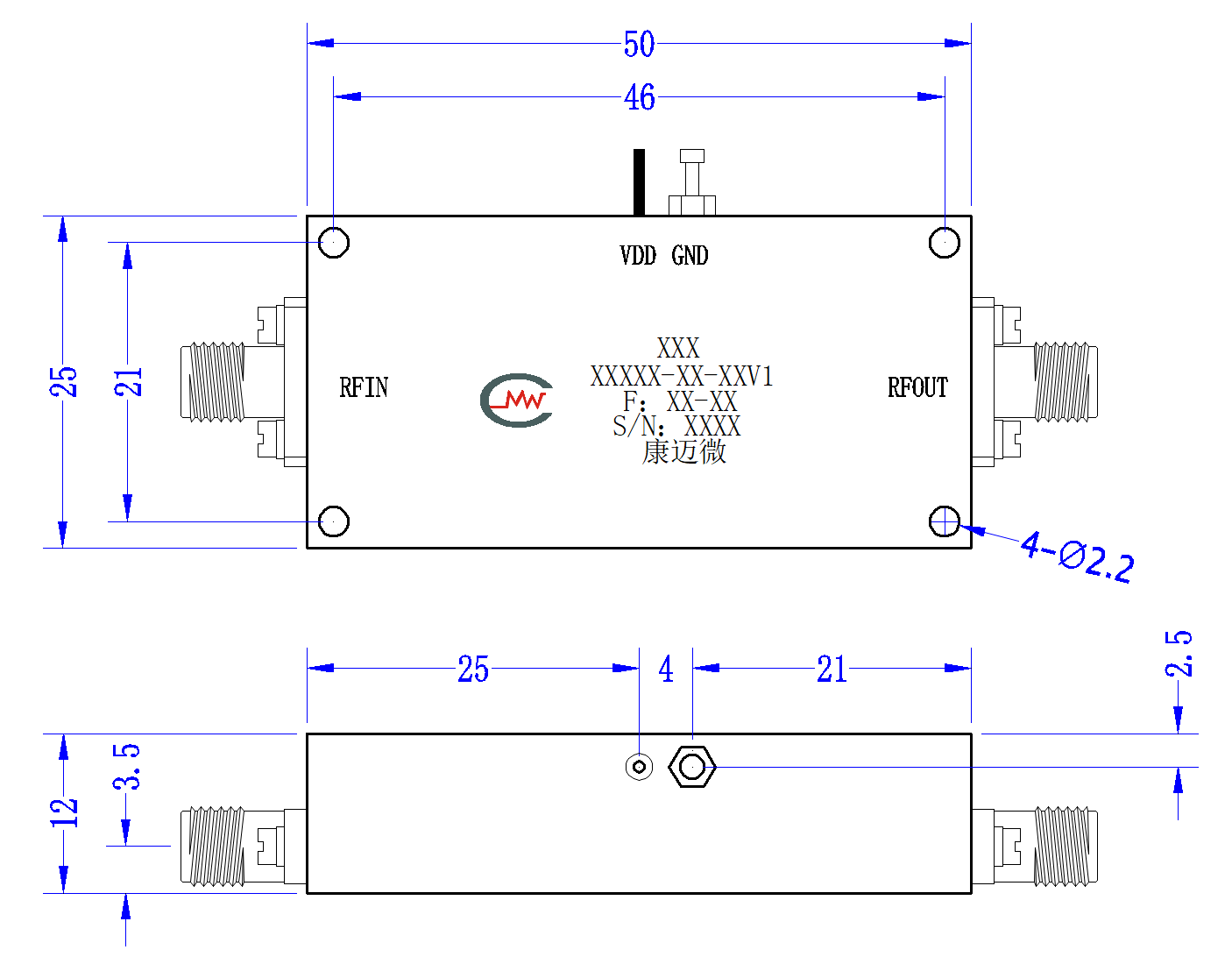

外形结构图
典型测试曲线图
