DC~18GHz,单刀双掷 ,反射式,15ms,N ,24V,端口指示
- DSW9-2R0-18G-2772
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 18 | GHz |
| 插入损耗 | 0.5 | dB@12GHz | ||
| 插入损耗 | 0.7 | dB@18GHz | ||
| 隔离度 | 60 | dB@12GHz | ||
| 隔离度 | 50 | dB@18GHz | ||
| 驻波比 | 1.5 | @12GHz | ||
| 驻波比 | 1.7 | @18GHz | ||
| 功率容量 | 250 | W@12GHz | ||
| 功率容量 | 180 | W@18GHz |
其它参数
| 开关路数 | 单刀双掷 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 15ms |
| 接口形式 | N -F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +24V |
| 工作电流 | 180mA |
| 工作温度 | -25~+65℃设计保证 |
| 质量等级 | 工业级 |
| 开关寿命 | 200万次 |
| 控制接口 | DB9-male |
端口定义
| 公共端口 | 0 |
| 分路端口 | 1，2 |
典型测试数据
| Frequency GHz | S00 驻波 | S12 隔离 dB | S01 损耗 dB | S02 损耗 dB | S11 驻波 | S22 驻波 |
| 0.01 | 1.04 | -89.02 | -0.12 | -0.15 | 1.05 | 1.05 |
| 1.43 | 1.04 | -86.94 | -0.11 | -0.23 | 1.04 | 1.03 |
| 2.86 | 1.01 | -87.75 | -0.16 | -0.26 | 1.01 | 1.03 |
| 4.29 | 1.06 | -99.35 | -0.24 | -0.3 | 1.02 | 1.07 |
| 5.71 | 1.1 | -91.62 | -0.48 | -0.38 | 1.17 | 1.16 |
| 7.14 | 1.02 | -82.11 | -0.47 | -0.32 | 1.11 | 1.09 |
| 8.57 | 1.32 | -90.66 | -0.41 | -0.52 | 1.29 | 1.3 |
| 10 | 1.17 | -83.63 | -0.32 | -0.49 | 1.15 | 1.17 |
| 11.43 | 1.13 | -84.79 | -0.22 | -0.25 | 1.12 | 1.2 |
| 12.86 | 1.25 | -86.54 | -0.38 | -0.16 | 1.29 | 1.15 |
| 14.29 | 1.27 | -72.19 | -0.12 | -0.12 | 1.27 | 1.24 |
| 15.71 | 1.45 | -70.99 | -0.48 | -0.47 | 1.43 | 1.39 |
| 17.14 | 1.17 | -65.24 | -0.26 | -0.29 | 1.19 | 1.21 |
| 18.57 | 1.12 | -60.69 | -0.65 | -0.49 | 1.11 | 1.1 |
| 20 | 1.86 | -41.4 | -1.33 | -1.1 | 1.82 | 1.6 |

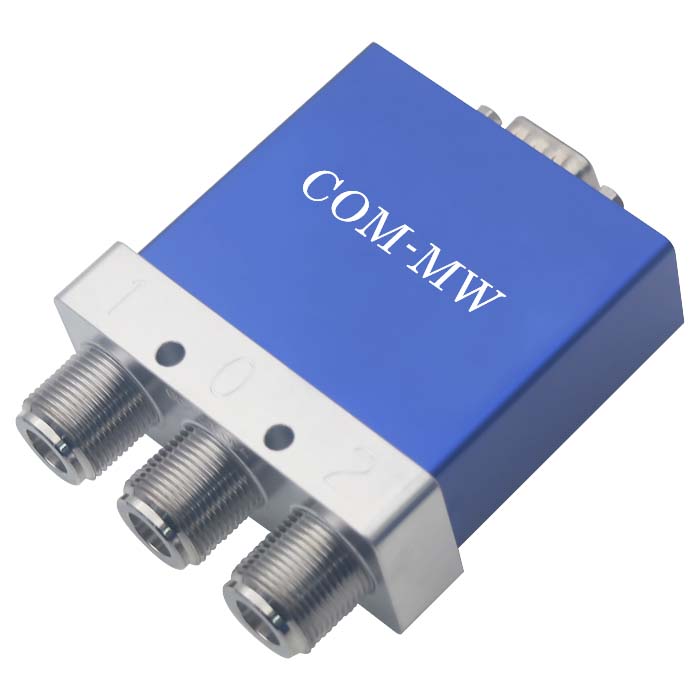

参考实物图
外形结构图（mm）

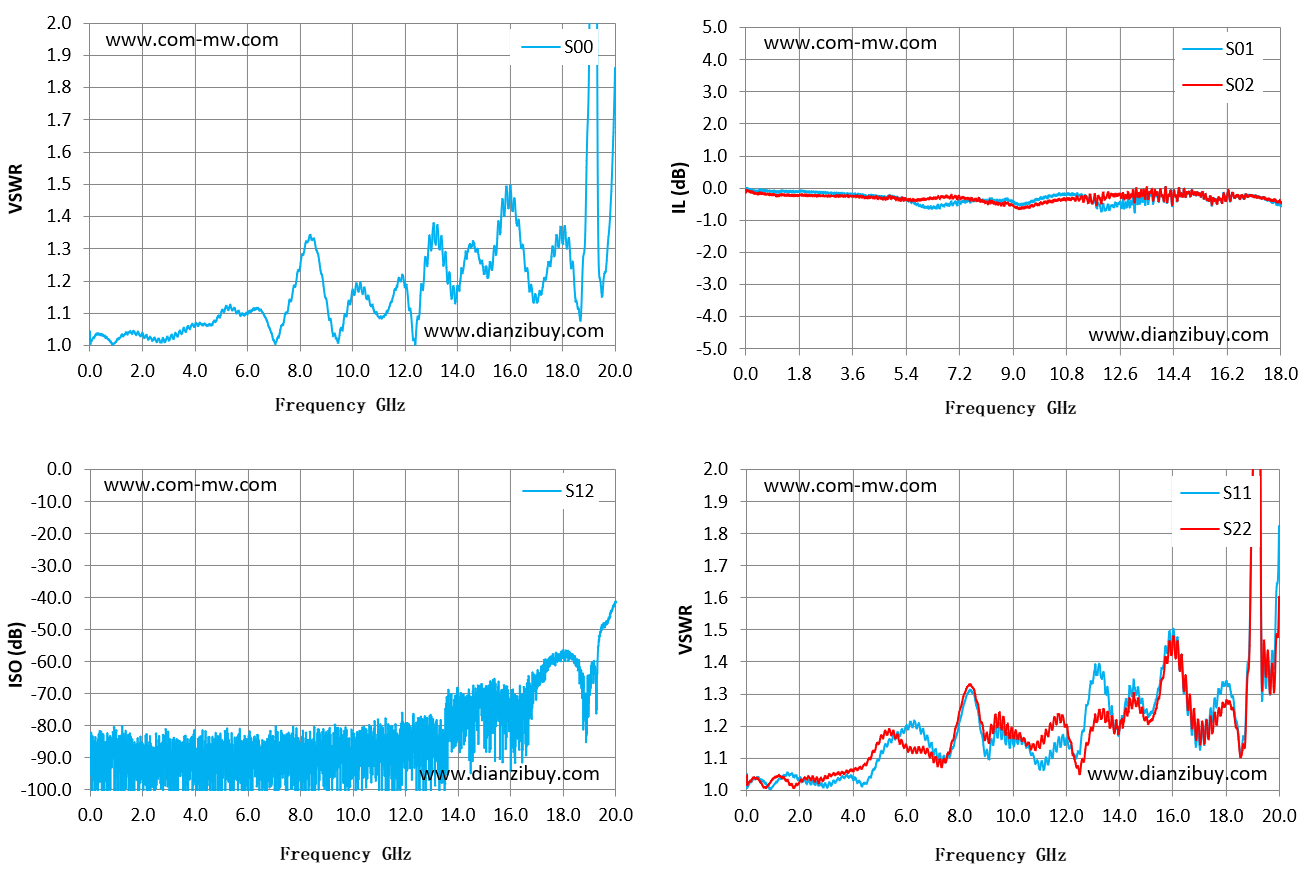

典型测试曲线图
控制接口定义
| Pin 1 | +24V | （不加电通RF 0~1，加电通RF 0~2） |
| Pin 3 | GND | |
| Pin 4 | 端口指示 | RF 0-1 |
| Pin 5 | 端口指示 | RF 0-2 |
| Pin 6 | VDC | 指示供电 |
| Pin 2,7,8,9 | 不使用 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
