产品
滤波器
通带频率 950~2150MHz,DC-700MHz≥60dBc,2.7-8GHz≥60dBc,微带圆针
- ZBF15-L1550-1200-1540
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 950 | ~ | 2150 | MHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-700 | MHz≥ | 60 | dBc | ||
| 带外抑制 | 2.7-8 | GHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 700 | 74.59 | 56.44 | -68.98 | -68.98 | 0.58 |
| 829 | 24.05 | 19.21 | -19.71 | -19.71 | 2.27 |
| 957 | 1.18 | 1.17 | -0.73 | -0.73 | 3.10 |
| 1086 | 1.33 | 1.31 | -0.64 | -0.64 | 1.93 |
| 1214 | 1.14 | 1.15 | -0.51 | -0.51 | 1.53 |
| 1343 | 1.12 | 1.13 | -0.49 | -0.49 | 1.34 |
| 1471 | 1.12 | 1.15 | -0.47 | -0.47 | 1.28 |
| 1600 | 1.06 | 1.16 | -0.49 | -0.49 | 1.23 |
| 1729 | 1.15 | 1.19 | -0.54 | -0.54 | 1.23 |
| 1857 | 1.13 | 1.15 | -0.56 | -0.56 | 1.31 |
| 1986 | 1.15 | 1.26 | -0.64 | -0.64 | 1.45 |
| 2114 | 1.29 | 1.29 | -0.82 | -0.82 | 1.69 |
| 2243 | 1.59 | 1.55 | -1.21 | -1.21 | 2.36 |
| 2371 | 5.63 | 5.05 | -6.63 | -6.63 | 4.97 |
| 2500 | 27.39 | 25.31 | -32.49 | -32.49 | 0.33 |

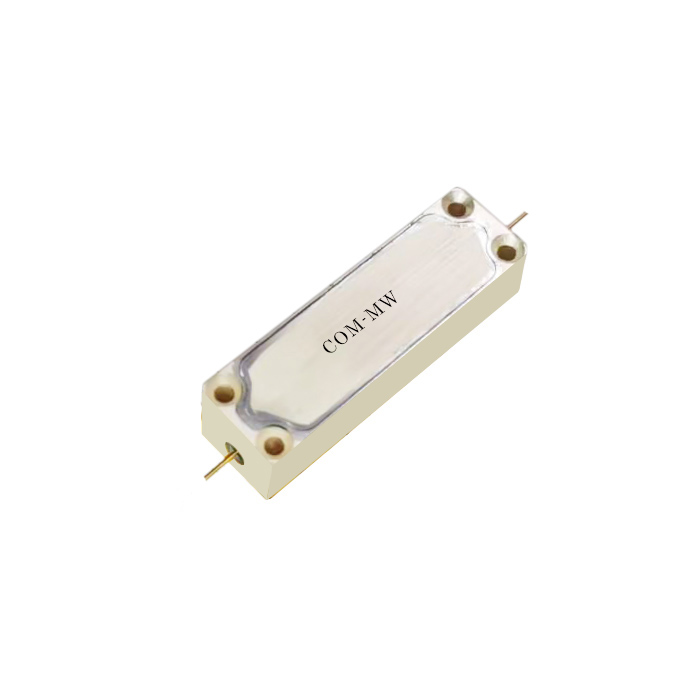

参考实物图

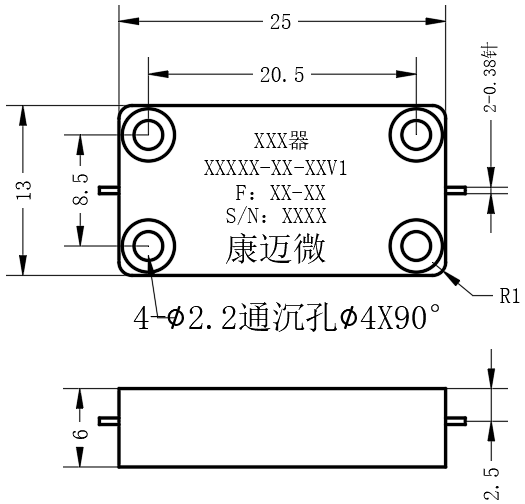

外形结构图（mm）

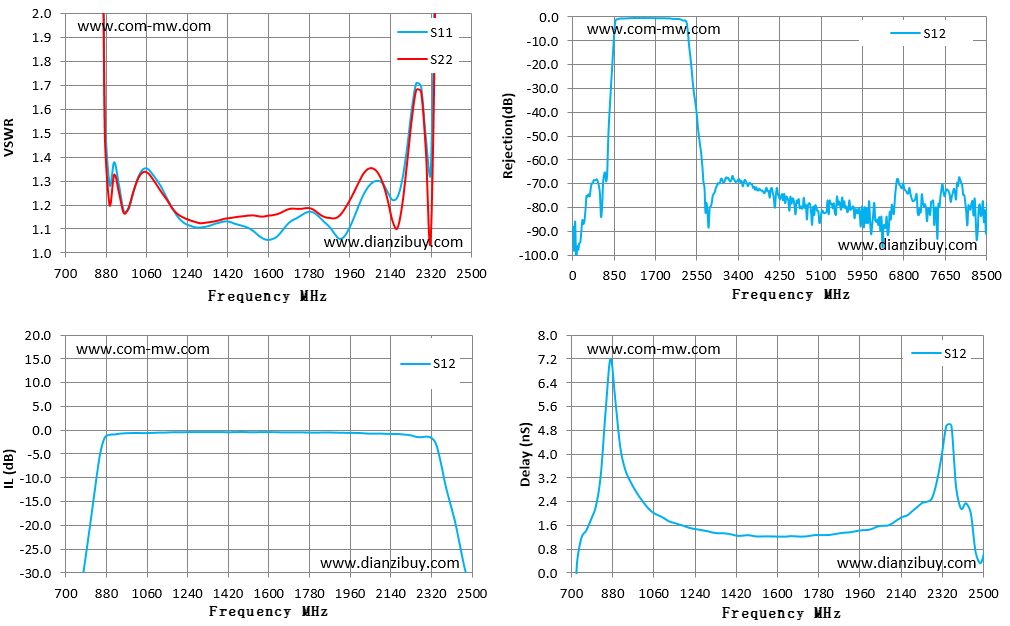

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 禁止频率大于2000MHz的微波多层板上开孔后嵌入式安装滤波器。 |
