产品
功分器
26~40GHz, 300W, 2路, 0°, 波导口
- ZPD25-2W26-40G-498
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 26 | ~ | 40 | GHz |
| 插入损耗 | 0.4 | dB | ||
| 隔离度 | 4 | dB | ||
| 公共端驻波比 | 1.3 | |||
| 分配端驻波比 | 4 | |||
| 幅度平衡 | 0.25 | dB | ||
| 相位平衡 | 5 | ° |
其它参数
| 功率容量 | 300W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 接口形式 | 波导口 |
| 波导口型号 | BJ320 |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1，2 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB |
|---|---|---|---|---|---|
| 25 | 1.17 | 2.87 | -3.04 | -3.14 | -5.94 |
| 26.14 | 1.14 | 2.94 | -3.06 | -3.1 | -5.8 |
| 27.29 | 1.07 | 2.83 | -3 | -3.15 | -5.9 |
| 28.43 | 1.05 | 2.9 | -2.97 | -3.11 | -6 |
| 29.57 | 1.08 | 3.04 | -3.08 | -3.13 | -6 |
| 30.71 | 1.07 | 3.02 | -2.99 | -3.06 | -6.11 |
| 31.86 | 1.03 | 2.99 | -2.99 | -3.1 | -6.26 |
| 33 | 1.01 | 3.04 | -3.02 | -3.11 | -6.25 |
| 34.14 | 1.05 | 3.08 | -3.05 | -3.07 | -6.16 |
| 35.29 | 1.06 | 3.1 | -3.11 | -3.09 | -6.13 |
| 36.43 | 1.03 | 3.04 | -3.03 | -3.06 | -6.04 |
| 37.57 | 1.03 | 2.94 | -2.96 | -3.05 | -5.94 |
| 38.71 | 1.03 | 2.99 | -3.05 | -3.14 | -6.06 |
| 39.86 | 1.04 | 3.09 | -3.11 | -3.11 | -6.33 |
| 41 | 1.27 | 3.61 | -3.16 | -3.12 | -7.25 |

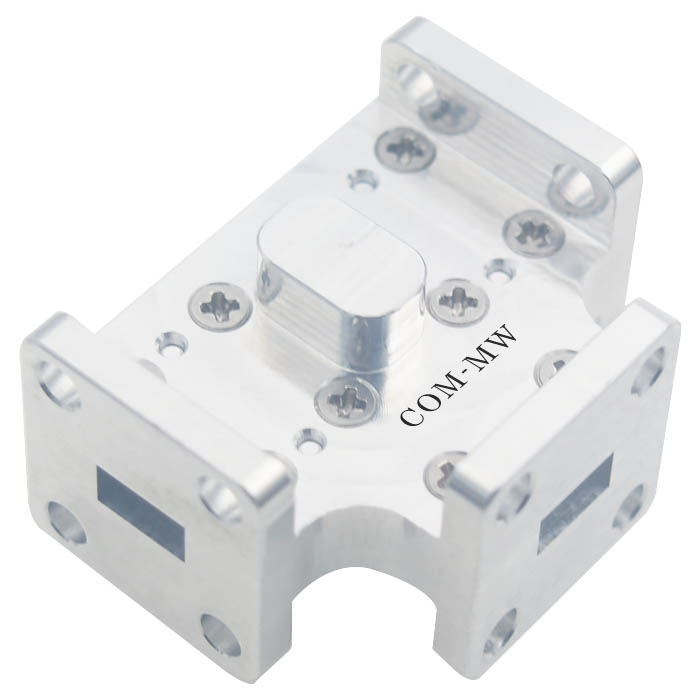

参考实物图

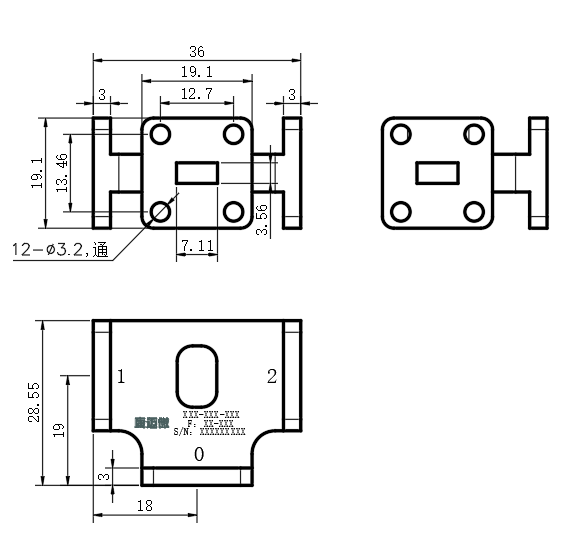

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
