产品
滤波器
阻带频率 2120~2200MHz,≥60dB,通带频率 DC~2110MHz,2210~6000MHz,N
- ZBSF6-C2120-2200-5689
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 2120 | ~ | 2200 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 2110 | MHz | |
| 通带频率 | 2210 | ~ | 6000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -F |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 200W设计保证 |
| 工作温度 | -20~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB |
| 2000.00 | 1.05 | -0.47 |
| 2021.00 | 1.03 | -0.48 |
| 2043.00 | 1.11 | -0.51 |
| 2064.00 | 1.11 | -0.59 |
| 2086.00 | 1.19 | -0.76 |
| 2107.00 | 1.35 | -1.23 |
| 2129.00 | 4.30 | -70.84 |
| 2150.00 | 21.77 | -71.05 |
| 2171.00 | 3.99 | -87.35 |
| 2193.00 | 17.52 | -76.49 |
| 2214.00 | 1.15 | -1.83 |
| 2236.00 | 1.16 | -0.77 |
| 2257.00 | 1.16 | -0.65 |
| 2279.00 | 1.14 | -0.63 |
| 2300.00 | 1.08 | -0.58 |
参考实物图

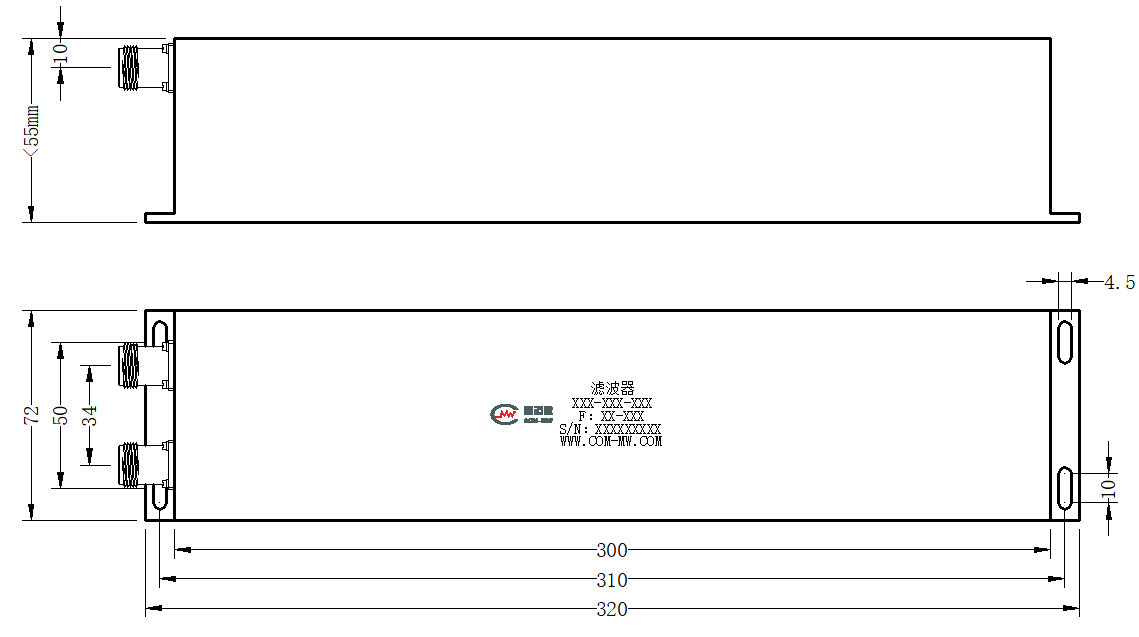

外形结构图（mm）

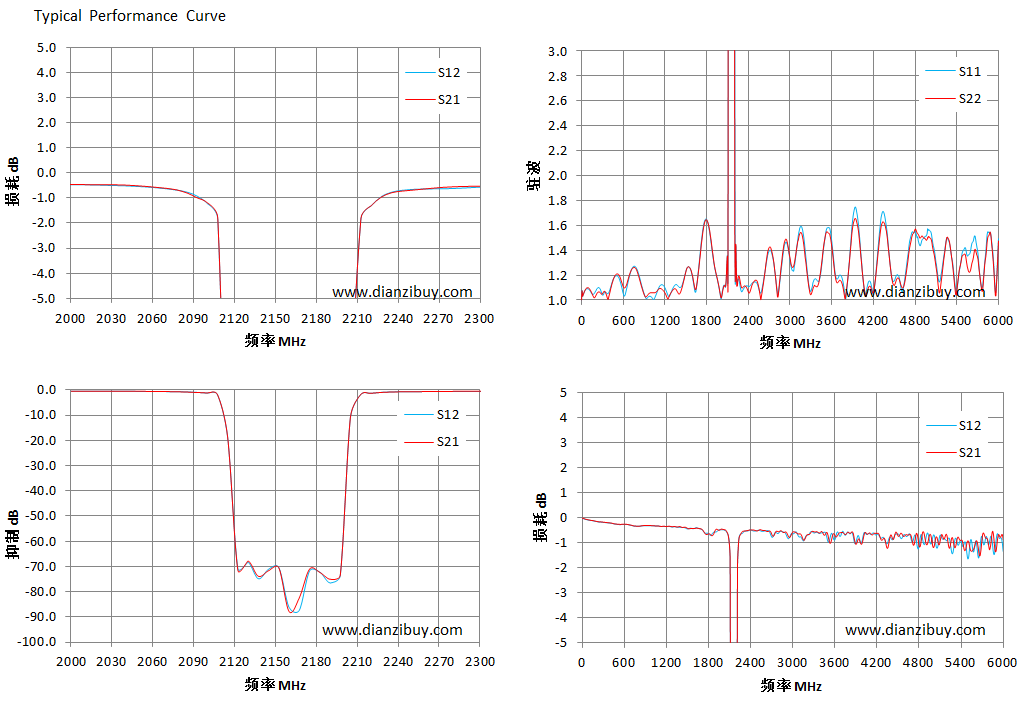

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
