功分器
18~40GHz, 2W, 2路, 相位0°, 表面贴装
- ZPD25-2M18-40G-364
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 18 | ~ | 40 | GHz |
| 插入损耗 | 0.8 | 1 | dB | |
| 隔离度 | 18 | 20 | dB | |
| 输入驻波比 | 1.6 | |||
| 输出驻波比 | 1.6 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | ±5 | ° |
其它参数
| 功率容量 | 2W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1，2 |

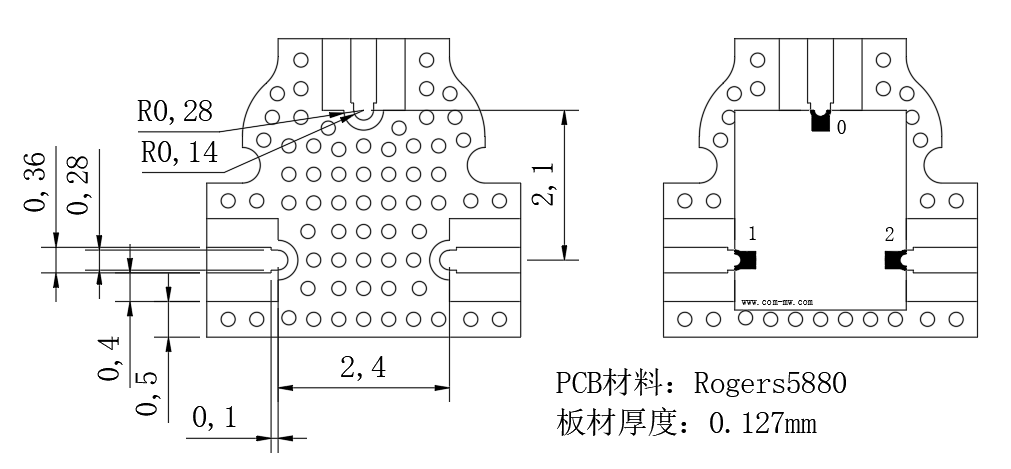

建议PCB布局图

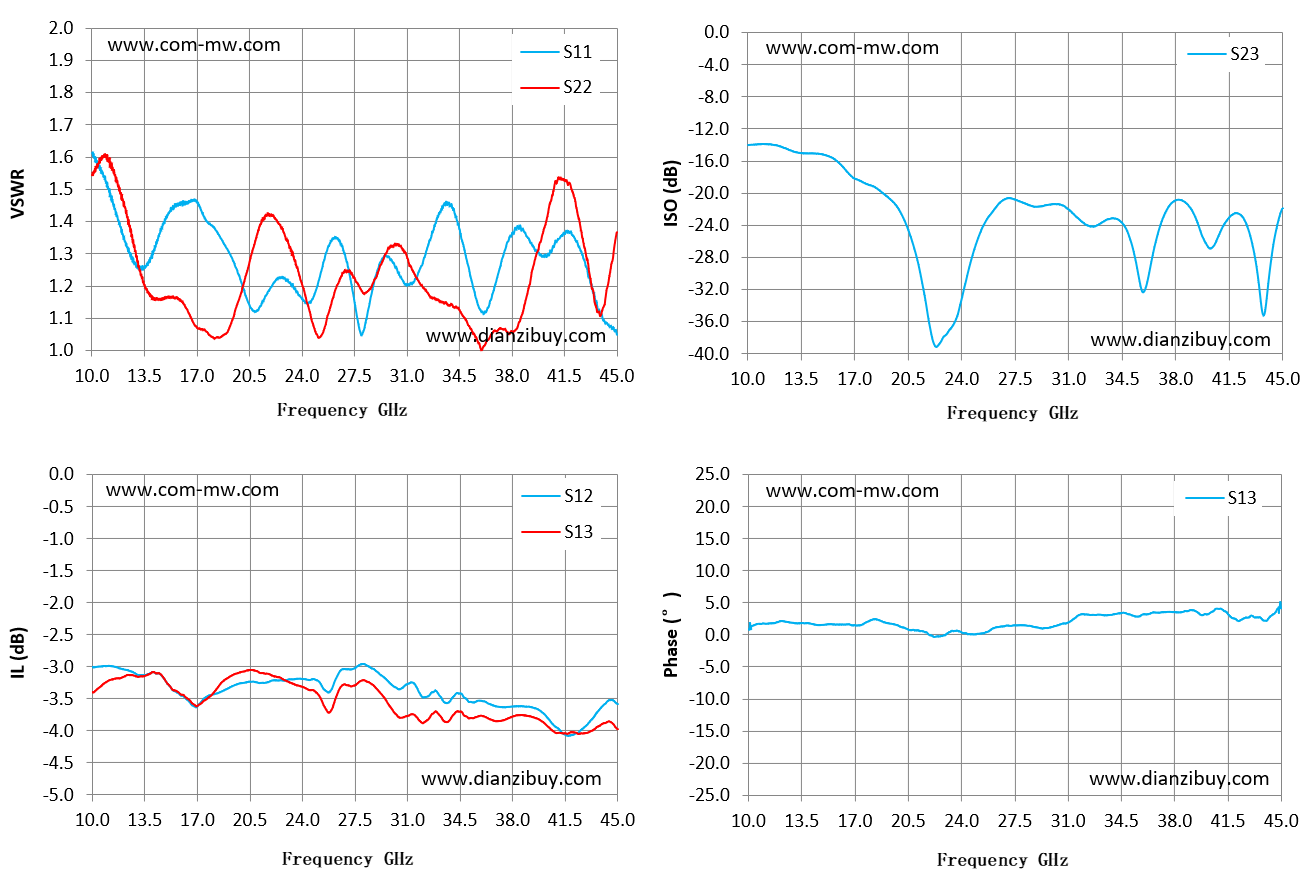

典型测试曲线图

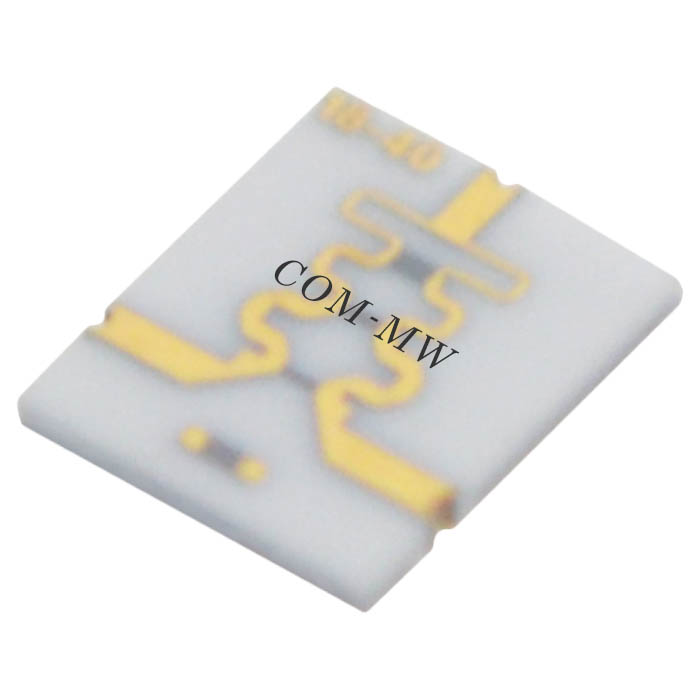

参考实物图

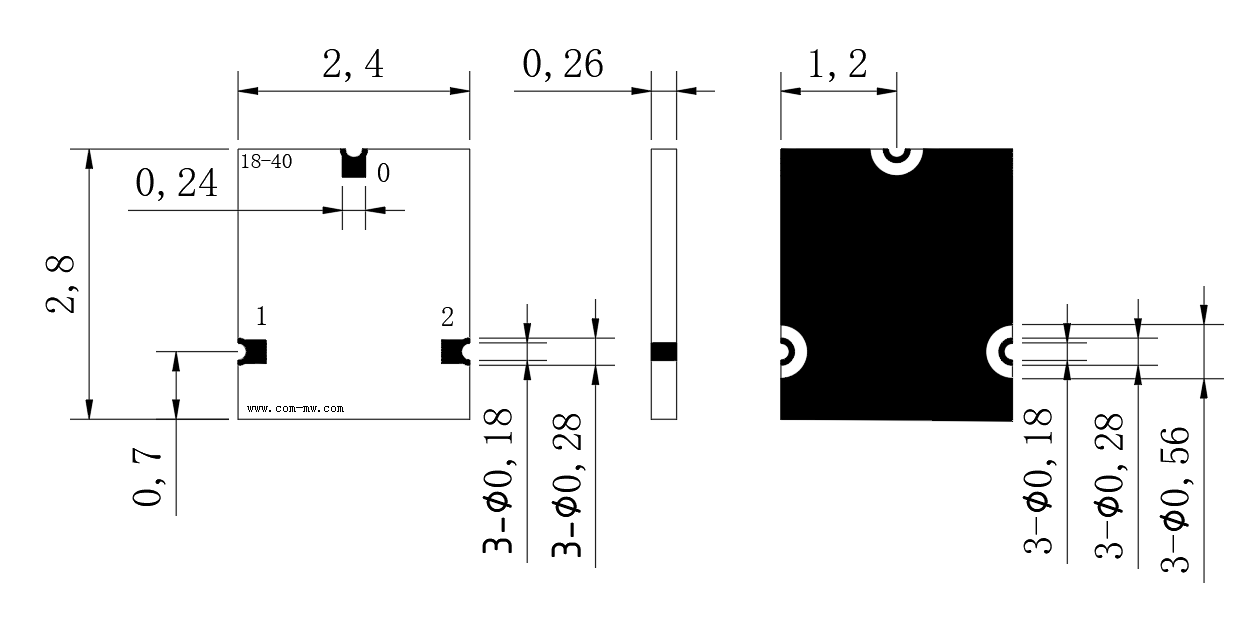

外形结构图（mm）
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S13 损耗 dB | S23 隔离 dB | S13 相位 ° |
|---|---|---|---|---|---|
| 10 | 1.61 | 1.54 | -3.4 | -14.04 | 0.93 |
| 12.5 | 1.3 | 1.39 | -3.13 | -14.47 | 2.03 |
| 15 | 1.42 | 1.17 | -3.26 | -15.26 | 1.58 |
| 17.5 | 1.41 | 1.07 | -3.53 | -18.63 | 1.64 |
| 20 | 1.21 | 1.19 | -3.08 | -22.45 | 1.22 |
| 22.5 | 1.23 | 1.39 | -3.17 | -38.82 | -0.27 |
| 25 | 1.2 | 1.05 | -3.42 | -25.96 | 0.12 |
| 27.5 | 1.15 | 1.23 | -3.29 | -20.82 | 1.48 |
| 30 | 1.28 | 1.32 | -3.67 | -21.37 | 1.25 |
| 32.5 | 1.34 | 1.17 | -3.78 | -24.15 | 3.14 |
| 35 | 1.28 | 1.09 | -3.79 | -25.63 | 3.24 |
| 37.5 | 1.31 | 1.07 | -3.83 | -21.8 | 3.62 |
| 40 | 1.29 | 1.35 | -3.86 | -26.35 | 3.27 |
| 42.5 | 1.32 | 1.4 | -4.04 | -23.39 | 2.52 |
| 45 | 1.05 | 1.37 | -3.97 | -21.91 | 4.18 |
注意事项
| 1 | 芯片建议分腔使用，单侧距侧壁小于0.4mm，表面距上盖1-2mm |
| 2 | 支持190°回流焊 |
