产品
低噪声放大器
400~8500MHz, 增益30dB, 噪声系数3dB, P-1dB功率14dBm, SMA
- DLNA8-400-8500-3881
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，增益负斜率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 400 | ~ | 8500 | MHz |
| 增益 | 30 | 43 | dB | |
| 增益平坦度 | ≤5dB pk-pk随增益斜率 | dB | ||
| 噪声系数 | 3 | dB | ||
| 驻波比 | 2.2 | |||
| P-1dB功率 | 14 | dBm | ||
| OIP3 | 28 | dBm |
其它参数
| 接口形式 | SMA |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 反向隔离 | 70dB |
| 工作温度 | -30~+70℃设计保证 |
| 其它 | 最大输入不损坏功率：10dBm；400MHz增益≥30，8500MHz增益≥43。 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 噪声 dB | S21 1dB功率 dBm | S21 饱和功率 dBm |
| 0.1 | 1.47 | 1.36 | 30.45 | 4.67 | 17.4 | 19.1 |
| 0.81 | 1.15 | 1.5 | 30.95 | 2.78 | 17.2 | 18.9 |
| 1.51 | 1.29 | 1.47 | 32.05 | 2.78 | 17 | 19.1 |
| 2.22 | 1.48 | 1.38 | 33.61 | 2.57 | 16.2 | 18.9 |
| 2.93 | 1.6 | 1.33 | 35.36 | 2.58 | 15.9 | 18.6 |
| 3.64 | 1.54 | 1.33 | 37.16 | 2.31 | 16.3 | 18.5 |
| 4.34 | 1.37 | 1.32 | 38.53 | 2.27 | 16.8 | 18.3 |
| 5.05 | 1.27 | 1.34 | 39.2 | 2.28 | 17.3 | 20.2 |
| 5.76 | 1.25 | 1.47 | 39.95 | 2.4 | 17.7 | 20.6 |
| 6.46 | 1.12 | 1.74 | 40.73 | 2.43 | 17.7 | 20.1 |
| 7.17 | 1.43 | 1.84 | 42.25 | 2.64 | 17.8 | 19.5 |
| 7.88 | 1.83 | 1.8 | 43.65 | 2.66 | 17.8 | 19.7 |
| 8.59 | 1.93 | 1.91 | 43.61 | 2.87 | 17.6 | 18.8 |
| 9.29 | 2.82 | 1.29 | 41.93 | 3.49 | 17.2 | 19.3 |
| 10 | 4.7 | 1.52 | 39.24 | 3.39 | 16.1 | 18.7 |
参考实物图
外形结构图（mm）

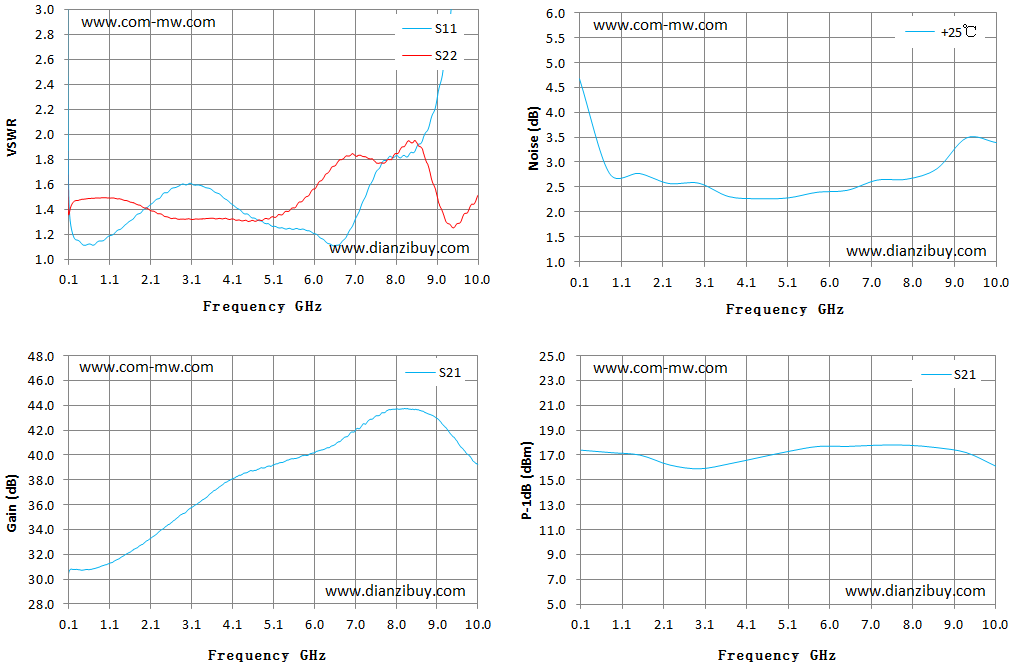

典型测试曲线图
测试方法
测试增益时，仪器设置1001个点，不开平滑功能
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
