产品
抛物面天线
工作频率17.6~26.7GHz, 增益35dBi, 线极化 , 2.92-K
- ZPW7-17.6-26.7G-2061
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
抛物面天线是指由抛物面反射器和位于其焦点上的照射器(馈源)组成的面天线。通常采用金属的旋转抛物面、切制旋转抛物面或柱形抛物面作为反射器，采用喇叭或带反射器的对称振子作馈源。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 17.6 | ~ | 26.7 | GHz |
| 增益 | 35 | dBi | ||
| 驻波比 | 1.8 |
其它参数
| 极化方式 | 线极化 |
| 功率容量 | 25W设计保证 |
| 接口形式 | 2.92-K |
| 参考尺寸 | 530*530*400mm |
| 估算重量 | 3.5Kg |
| 表面 | 海灰色烤漆 |
| 工作温度 | -25~+55℃设计保证 |
| 储存温度 | -40~+75℃设计保证 |

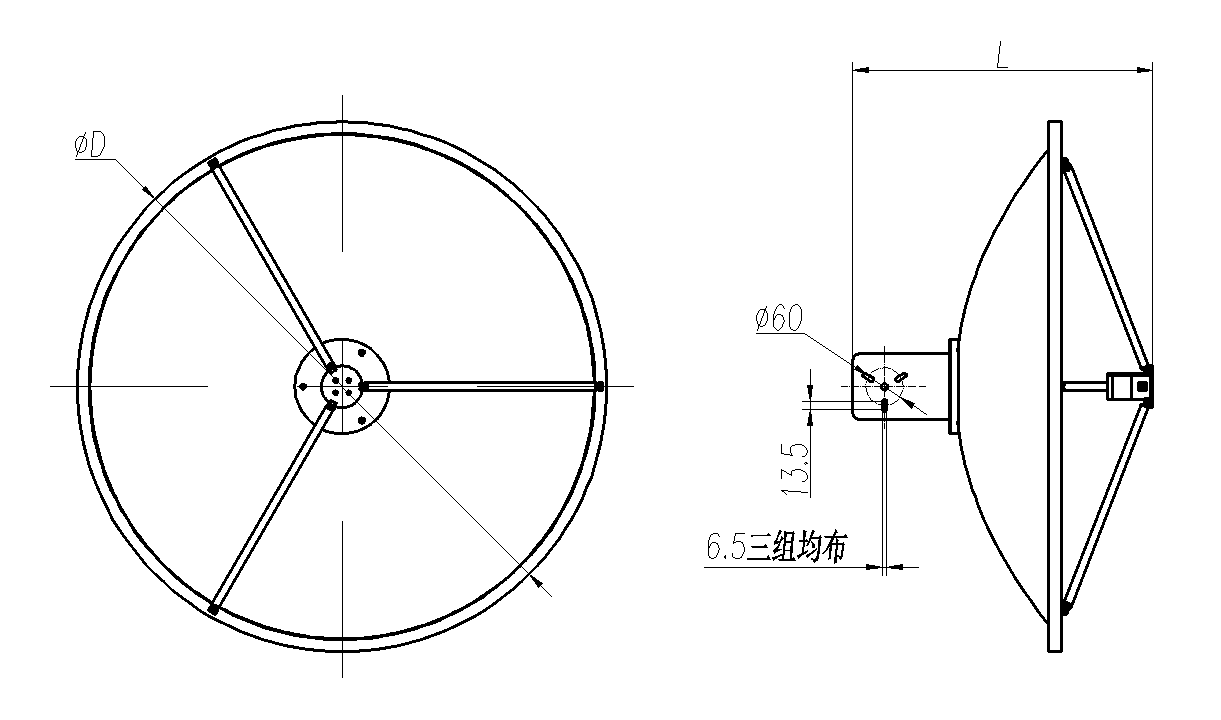

外形结构图（mm）
注意事项
1、天线为精密设备，使用过程中轻拿轻放，避免挤压、磕碰；
2、严禁私自拆卸、更换天线配件，可能导致天线性能恶化或无法工作；
3、为保证天线性能，天线安装位置周边视线范围内应无任何障碍物。并避免与其他强电磁辐射体靠近；
4 、严禁在雷雨天气室外安装、使用天线产品，使用时应同时配有避雷设施；
5 、天线含有电子元器件，请勿当普通垃圾随意丢弃。

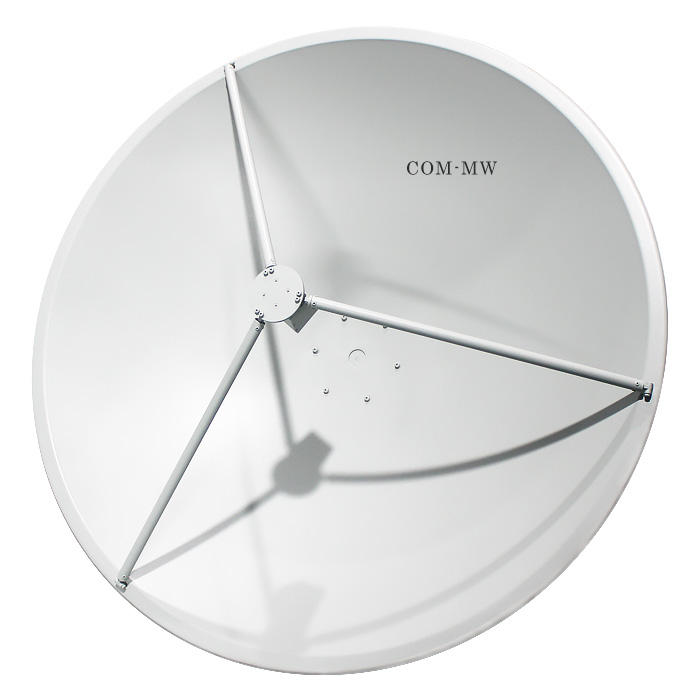

参考实物图
