产品
滤波器
阻带频率 1500~1700MHz,≥50dB,通带频率 DC~1450MHz,1750~3500MHz,N
- ZBSF6-C1500-1700-5718
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 1500 | ~ | 1700 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 1450 | MHz | |
| 通带频率 | 1750 | ~ | 3500 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -F |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 200W设计保证 |
| 工作温度 | -10~+40℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB |
| 1300.00 | 1.45 | -0.66 |
| 1343.00 | 1.71 | -0.73 |
| 1386.00 | 1.50 | -0.61 |
| 1429.00 | 1.30 | -0.59 |
| 1471.00 | 20.09 | -9.48 |
| 1514.00 | 57.86 | -57.68 |
| 1557.00 | 29.39 | -58.80 |
| 1600.00 | 36.94 | -77.22 |
| 1643.00 | 141.41 | -64.22 |
| 1686.00 | 85.32 | -67.21 |
| 1729.00 | 2.15 | -1.66 |
| 1771.00 | 1.34 | -0.64 |
| 1814.00 | 1.64 | -0.84 |
| 1857.00 | 1.56 | -0.79 |
| 1900.00 | 1.30 | -0.64 |

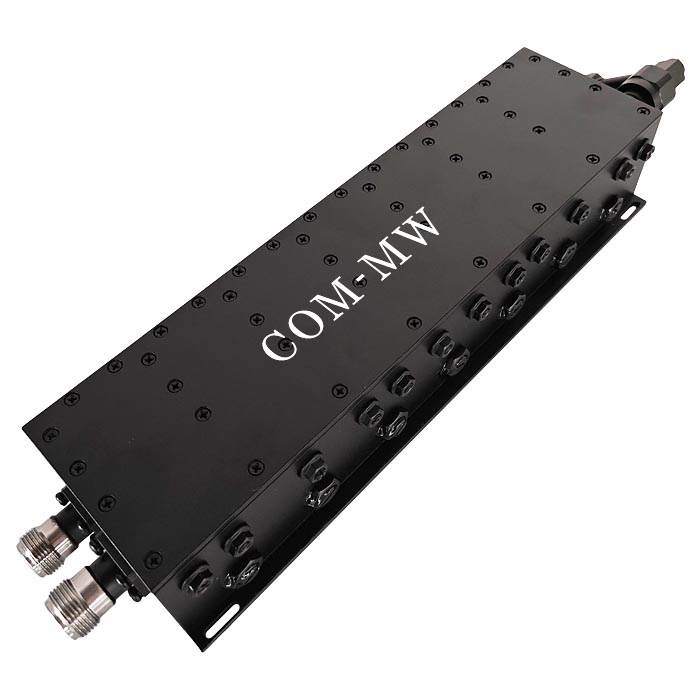

参考实物图

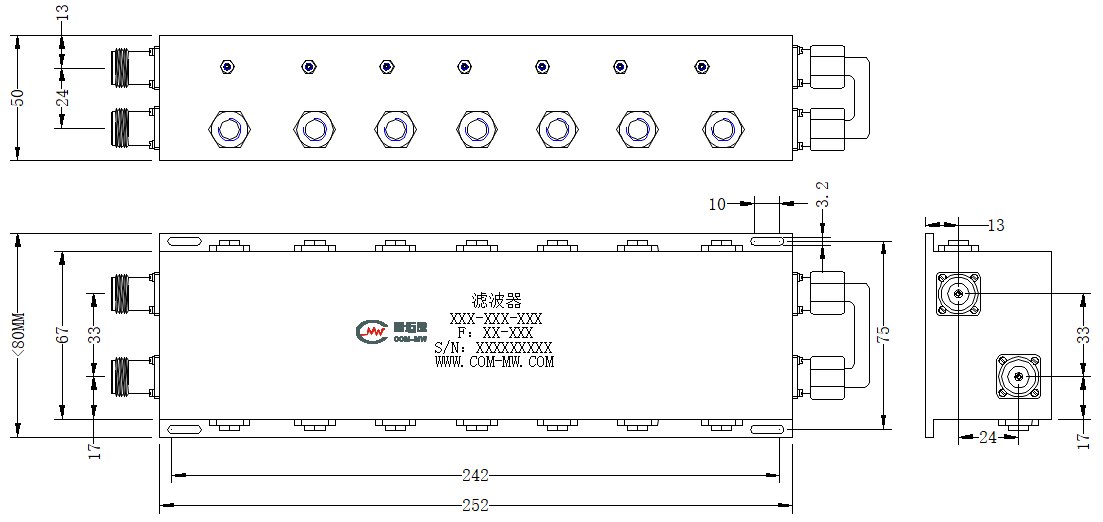

外形结构图（mm）

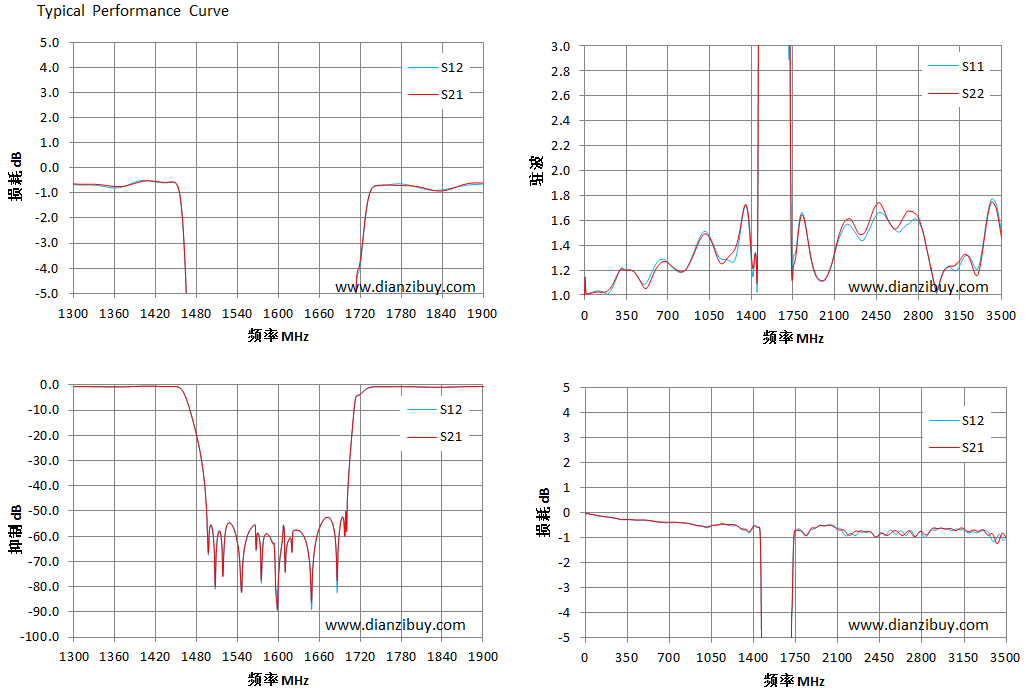

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
