开关滤波路数八选一,SMA
- ZS3-L0.5-18G-4373
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 放大模式增益 | / | （C3为逻辑“1”有效，内部默认弱上拉，默认放大模式） | 20 | dB | ||
| 直通模式增益 | / | （C3为逻辑“0”有效） | -8.5 | dB | ||
| 带内波动 | / | ±2.2 | dB | |||
| 驻波比 | / | / | 2.2 | |||
| NF | / | （放大模式） | 5.5 | dB | ||
| 通带频率一 | / | / | 0.5 | ~ | 0.9 | GHz |
| 频率一抑制 | DC-0.2&1.5-15 | GHz≥ | 75 | dBc | ||
| 通带频率二 | / | / | 0.85 | ~ | 1.35 | GHz |
| 频率二抑制 | DC-0.35&2.4-15 | GHz≥ | 75 | dBc | ||
| 通带频率三 | / | / | 1.25 | ~ | 2.1 | GHz |
| 频率三抑制 | DC-0.6&3.1-15 | GHz≥ | dBc | |||
| 通带频率四 | / | / | 2.0 | ~ | 3.0 | GHz |
| 频率四抑制 | DC-1&4.25-15 | GHz≥ | 75 | dBc | ||
| 通带频率五 | / | / | 2.9 | ~ | 4.8 | GHz |
| 频率五抑制 | DC-1.2&6.5-15 | GHz | 75 | dBc | ||
| 通带频率六 | / | 4.8 | ~ | 6.6 | GHz | |
| 频率六抑制 | DC-3.3&8.5-15 | GHz | 75 | dBc | ||
| 通带频率七 | / | 6 | ~ | 12 | GHz | |
| 频率七抑制 | DC-3.7&15.6-20 | GHz | 75 | dBc | ||
| 通带频率八 | / | 11.7 | ~ | 18 | GHz | |
| 频率八抑制 | DC-8&21.5-32 | GHz | 75 | dBc |
其它参数
| 开关滤波路数 | 八选一 |
| 开关时间 | 200ns |
| 隔离度 | 75dB |
| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 限幅功率容量 | 2W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作电压 | ±6V |
| 工作电流 | +6V/500mA（MAX）, -6V/100mA（MAX）； |
| 工作温度 | -40~+70℃ |
| 储存温度 | -55~+85℃设计保证 |
| 控制方式 | TTL |
真值表
| 频率一（0.5-0.9ghz） | 0 | 0 | 0 | ||
| 频率二（0.85-1.35ghz） | 0 | 0 | 1 | ||
| 频率三（1.25-2.1ghz） | 0 | 1 | 0 | ||
| 频率四（2.0-3.0ghz） | 0 | 1 | 1 | ||
| 频率五（2.9-4.8ghz） | 1 | 0 | 0 | ||
| 频率六（4.8-6.6ghz） | 1 | 0 | 1 | ||
| 频率七（6.0-12ghz） | 1 | 1 | 0 | ||
| 频率八（11.7-18ghz） | 1 | 1 | 1 |

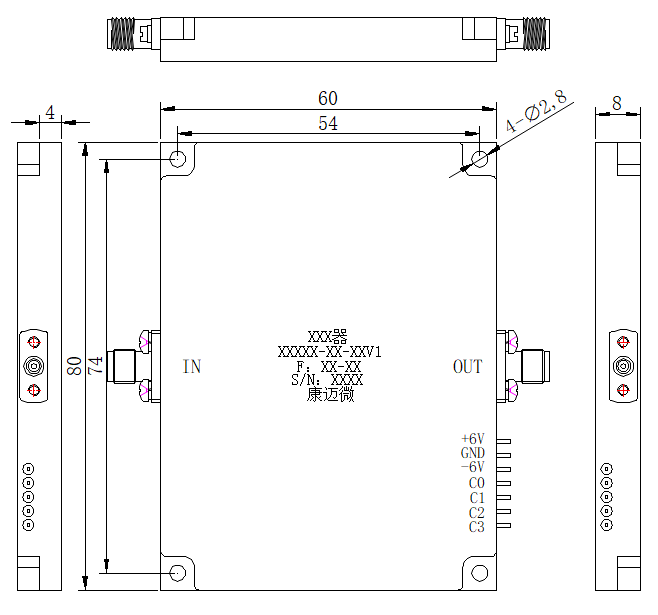

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
