产品
双工器
通带频率C1 1710~1880MHz,通带频率C2 2496~2690MHz,SMA
- ZCB6-C1710-2690-5839
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率C1 | / | / | 1710 | ~ | 1880 | MHz |
| 通带频率C2 | / | / | 2496 | ~ | 2690 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 通带C1抑制度 | 2496-2690 | MHz≥ | 70 | dB | ||
| 通带C2抑制度 | 1710-1880 | MHz≥ | 70 | dB | ||
| 隔离 | 1710-1880，2496-2690 | MHz≥ | 70 | dB |
其它参数
| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -20~+60℃设计保证 |
端口定义
| 1 | 公共端 | ANT |
| 2 | 通带一 | C1 |
| 3 | 通带二 | C2 |
| 4 | 接地端 | --- |

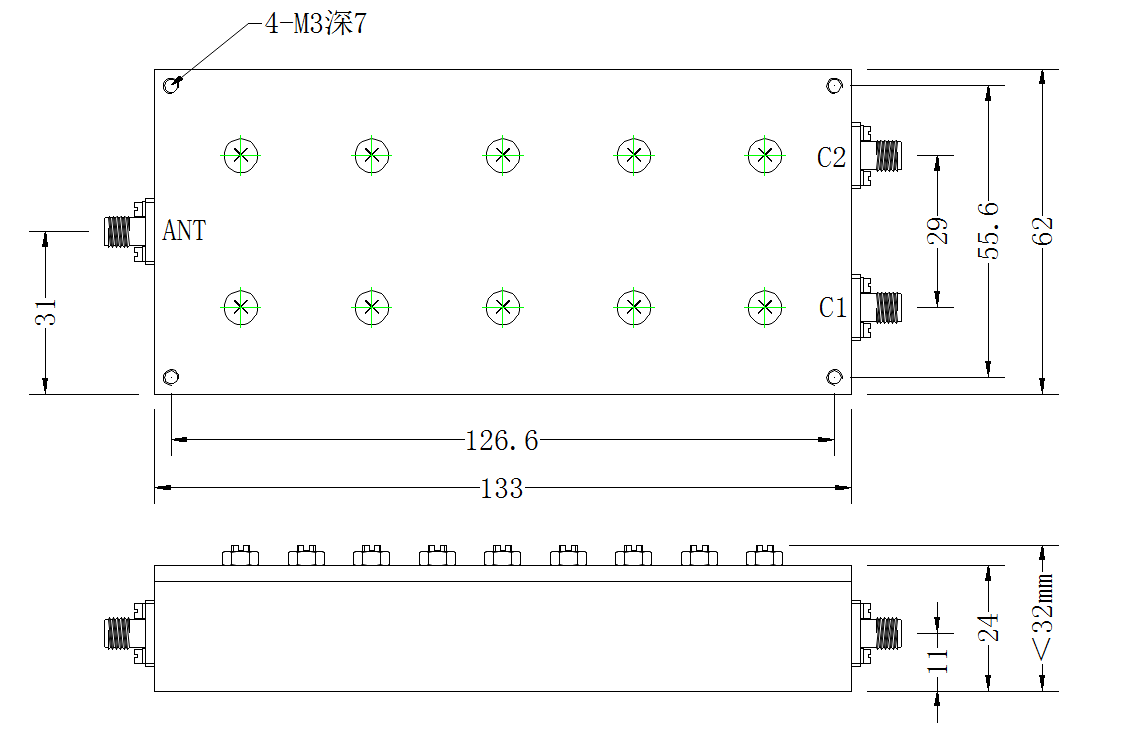

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
