产品
开关滤波器组
开关滤波路数三选一, SMA
- DSS5-3R9.8-15.2G-816
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 插入损耗 | / | / | 5.5 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 驻波比 | / | / | 2 | |||
| 通带频率一 | / | / | 9.8 | ~ | 11.8 | GHz |
| 频率一抑制 | 7.5-9.1 | GHz≥ | 60 | dBc | ||
| 通带频率二 | / | / | 11.4 | ~ | 13.6 | GHz |
| 频率二抑制 | 9.1-11.9 | GHz≥ | 55 | dBc | ||
| 通带频率三 | / | / | 13.2 | ~ | 15.2 | GHz |
| 频率三抑制 | 10.9-12.5 | GHz≥ | 60 | dB |
其它参数
| 开关滤波路数 | 三选一 |
| 开关时间 | 100ns |
| 隔离度 | 65dB |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 表面 | 镀镍 |
| 功率容量 | 0.1W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作电压 | ±5V |
| 工作电流 | 50mA |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
真值表
| C1 | C2 | C3 | C4 | C5 | |
| 频率一 | 0 | 0 | |||
| 频率二 | 0 | 1 | |||
| 频率三 | 1 | 0 |

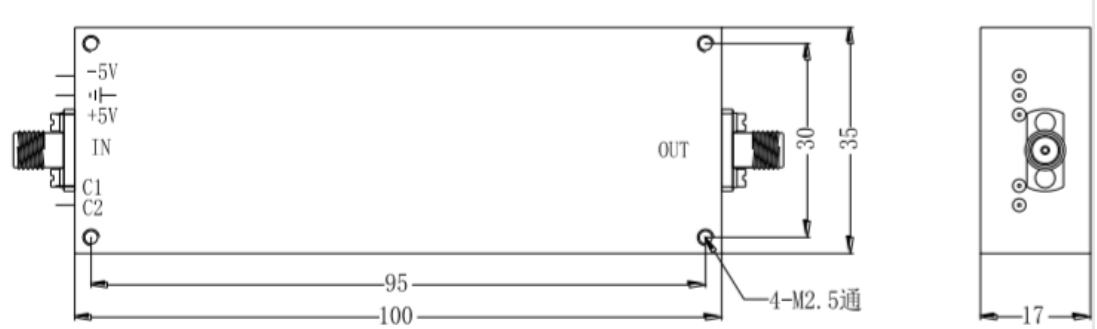

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
