产品
波导转接器
工作频率 2~6GHz,功率容量600W,双脊非标法兰,N
- D25-AWC2-6GNK-1052
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 6 | GHz |
| 插入损耗 | 0.2 | dB | ||
| 驻波比 | 1.35 |
其它参数
| 功率容量 | 600W设计保证 |
| 波导管类别 | 双脊波导 |
| 接口形式一 | 双脊非标法兰 |
| 接口形式二 | N-F |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

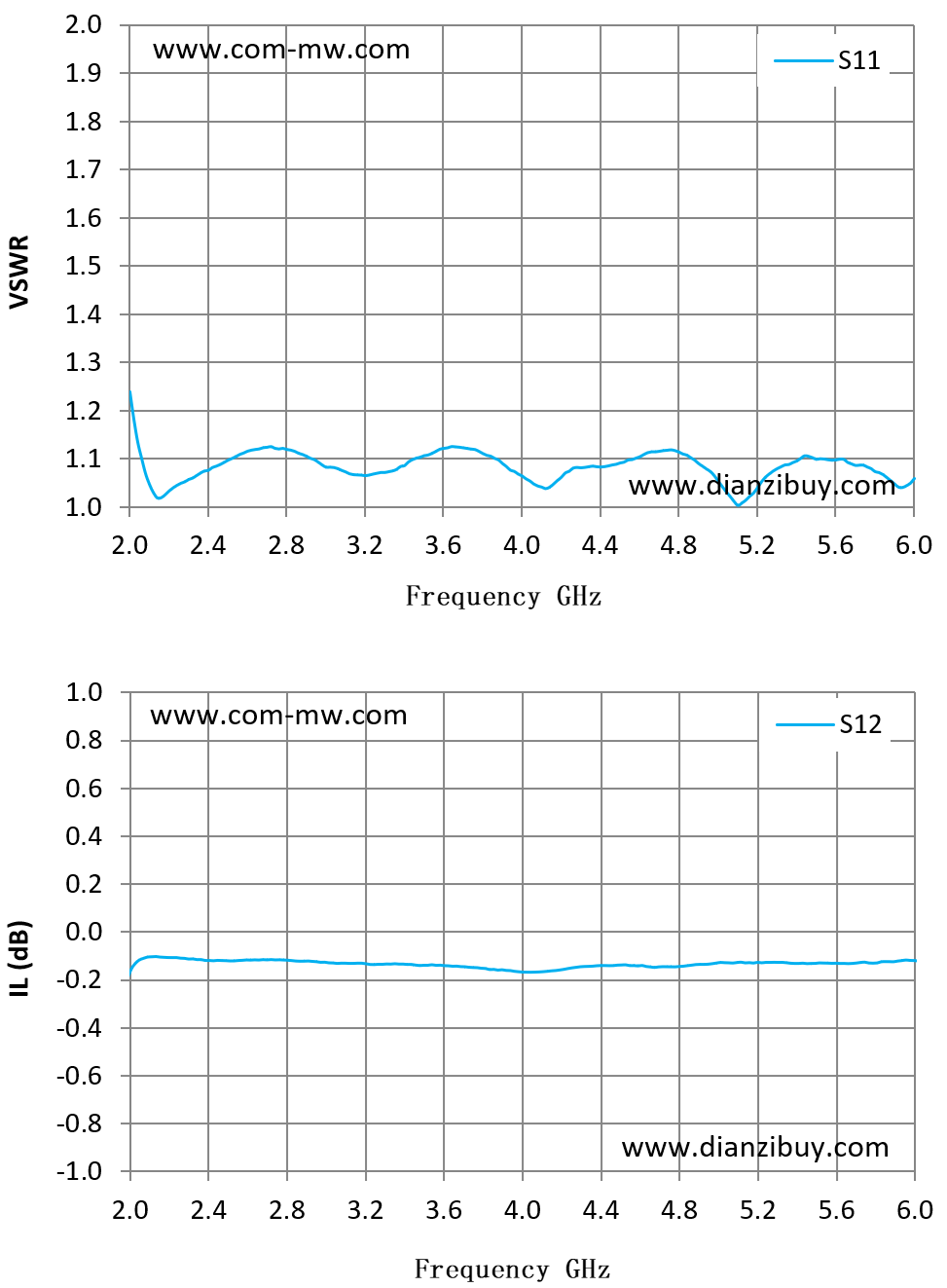

典型测试曲线图

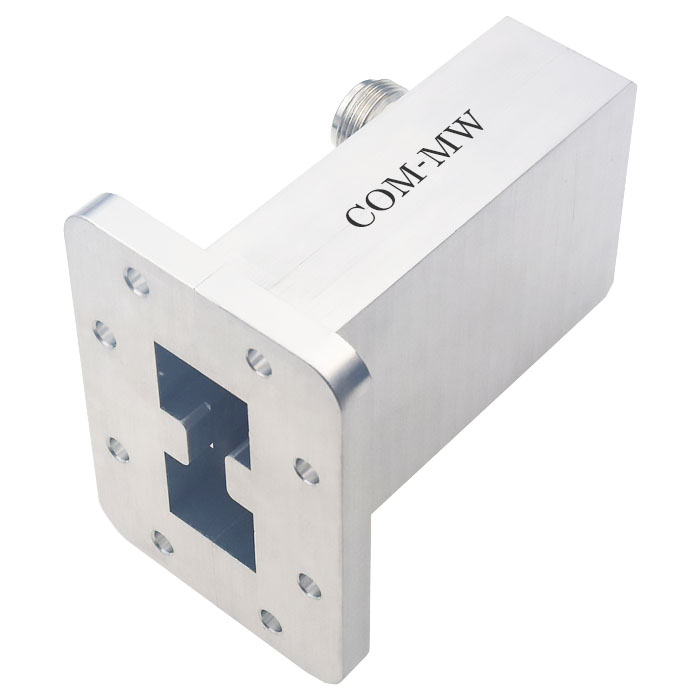

参考实物图

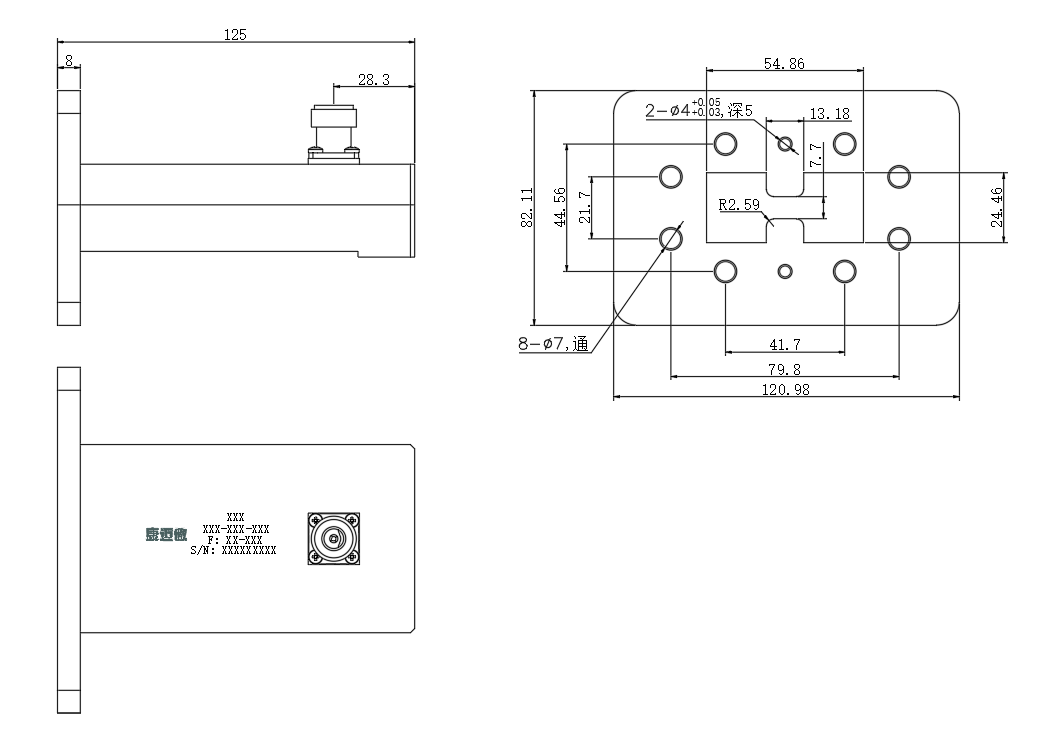

外形结构图（mm）
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB |
| 2.00 | 1.24 | -0.64 |
| 2.29 | 1.05 | -0.11 |
| 2.57 | 1.11 | -0.12 |
| 2.86 | 1.11 | -0.12 |
| 3.14 | 1.07 | -0.13 |
| 3.43 | 1.09 | -0.13 |
| 3.71 | 1.12 | -0.14 |
| 4.00 | 1.06 | -0.17 |
| 4.29 | 1.08 | -0.14 |
| 4.57 | 1.10 | -0.14 |
| 4.86 | 1.10 | -0.13 |
| 5.14 | 1.01 | -0.13 |
| 5.43 | 1.10 | -0.13 |
| 5.71 | 1.09 | -0.13 |
| 6.00 | 1.06 | -0.14 |
