产品
滤波器
通带频率 DC~1700MHz,1900-3400MHz≥45dBc,dBc,SMA
- ZLPF15-L1-1700-2864
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 1700 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带外抑制 | 1900-3400 | MHz≥ | 45 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-J |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.00 | 1.00 | -0.03 | -0.03 | 0.84 |
| 136.00 | 1.08 | 1.09 | -0.09 | -0.09 | 0.82 |
| 271.00 | 1.16 | 1.19 | -0.17 | -0.17 | 0.82 |
| 407.00 | 1.21 | 1.24 | -0.24 | -0.24 | 0.81 |
| 543.00 | 1.24 | 1.24 | -0.28 | -0.28 | 0.84 |
| 679.00 | 1.27 | 1.22 | -0.31 | -0.31 | 0.87 |
| 814.00 | 1.30 | 1.25 | -0.35 | -0.35 | 0.90 |
| 950.00 | 1.31 | 1.28 | -0.38 | -0.38 | 0.92 |
| 1086.00 | 1.21 | 1.22 | -0.39 | -0.39 | 1.01 |
| 1221.00 | 1.16 | 1.16 | -0.45 | -0.45 | 1.12 |
| 1357.00 | 1.28 | 1.25 | -0.59 | -0.59 | 1.24 |
| 1493.00 | 1.16 | 1.16 | -0.72 | -0.72 | 1.53 |
| 1629.00 | 1.35 | 1.38 | -1.12 | -1.12 | 2.10 |
| 1764.00 | 1.42 | 1.31 | -2.75 | -2.75 | 4.79 |
| 1900.00 | 26.12 | 25.38 | -56.24 | -56.24 | -1.63 |

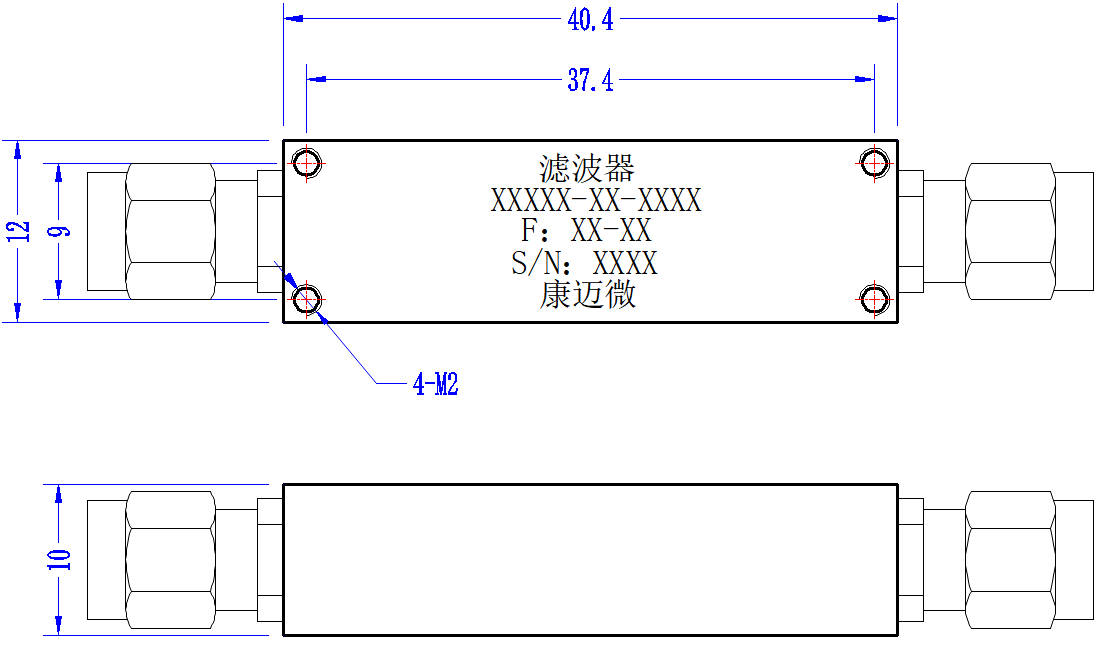

外形结构图（mm）

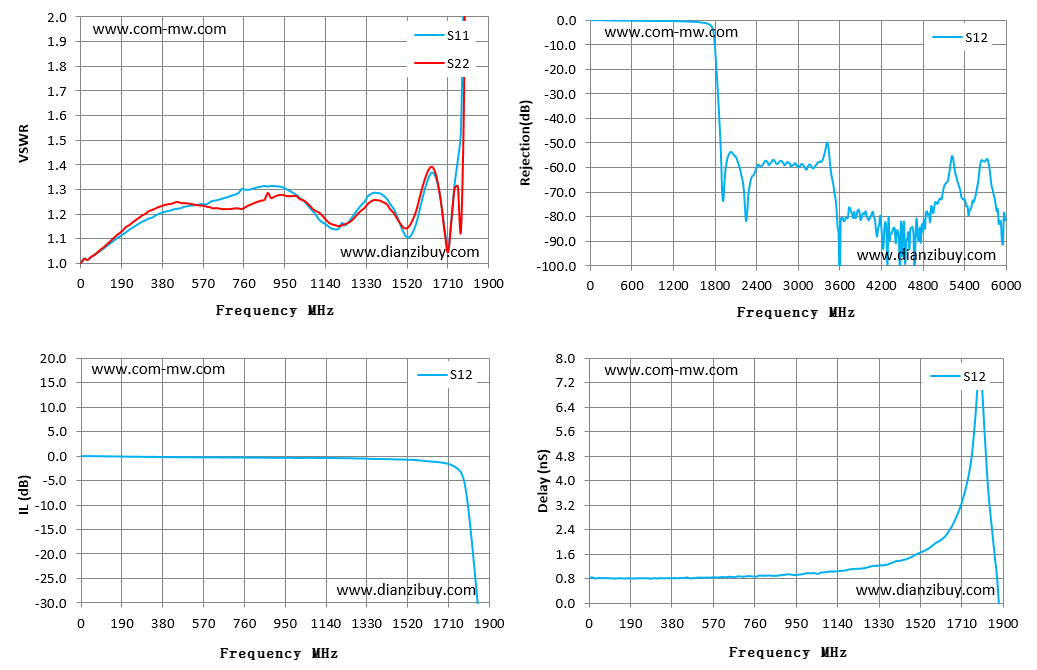

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
