产品
功率放大器
5~26GHz, 增益35dB, 饱和功率21dBm, SMA
- DPA8-5-26G-3865
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 5 | ~ | 26 | GHz |
| 增益 | 35 | dB | ||
| 增益平坦度 | ±4 | dB | ||
| 噪声系数 | 3.5 | 4.5 | dB | |
| 驻波比 | 2.5 | |||
| P-1dB功率 | 20 | dBm | ||
| 饱和功率 | 21 | dBm | ||
| 最大输入功率 | 10 | dBm | ||
| 杂散抑制 | 55 | dBc | ||
| 谐波抑制 | 20 | dBc | ||
| 输出三阶交截点 | 30 | dBm | ||
| 反相隔离 | 60 | dBc |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +12V |
| 工作电流 | 400mA |
| 工作温度 | -30~+60℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency | S11 | S22 | GAIN | P-1 | PSAT | NF |
| GHz | VSWR | VSWR | dB | dBm | dBm | dB |
| 4 | 1.82 | 1.28 | 43.8 | 28.3 | 28.75 | 3.92 |
| 5.61 | 1.42 | 1.25 | 44.72 | 29.2 | 29.5 | 2.62 |
| 7.21 | 1.84 | 1.13 | 43.13 | 28.5 | 28.85 | 2.66 |
| 8.82 | 1.65 | 1.13 | 42.5 | 27.7 | 28.3 | 2.75 |
| 10.43 | 1.27 | 1.32 | 42.97 | 28.6 | 29.1 | 2.64 |
| 12.04 | 1.31 | 1.35 | 43.5 | 28 | 28.5 | 2.6 |
| 13.64 | 1.72 | 1.77 | 42.35 | 26.9 | 27.3 | 2.59 |
| 15.25 | 1.7 | 1.83 | 42.05 | 26.2 | 26.5 | 2.76 |
| 16.86 | 1.23 | 1.74 | 41.42 | 25.2 | 26.6 | 2.84 |
| 18.46 | 1.13 | 1.84 | 41.66 | 25.2 | 26.9 | 2.97 |
| 20.07 | 1.21 | 1.42 | 41.74 | 26.1 | 27.3 | 3.13 |
| 21.68 | 1.31 | 1.42 | 41.51 | 26.3 | 27.3 | 3.31 |
| 23.29 | 1.91 | 1.72 | 40.44 | 25 | 25.6 | 3.64 |
| 24.89 | 2.13 | 2.04 | 39.29 | 22.8 | 23.5 | 4.04 |
| 26.5 | 2.3 | 2.1 | 34.94 | 18.63 | 19.4 | 4.32 |

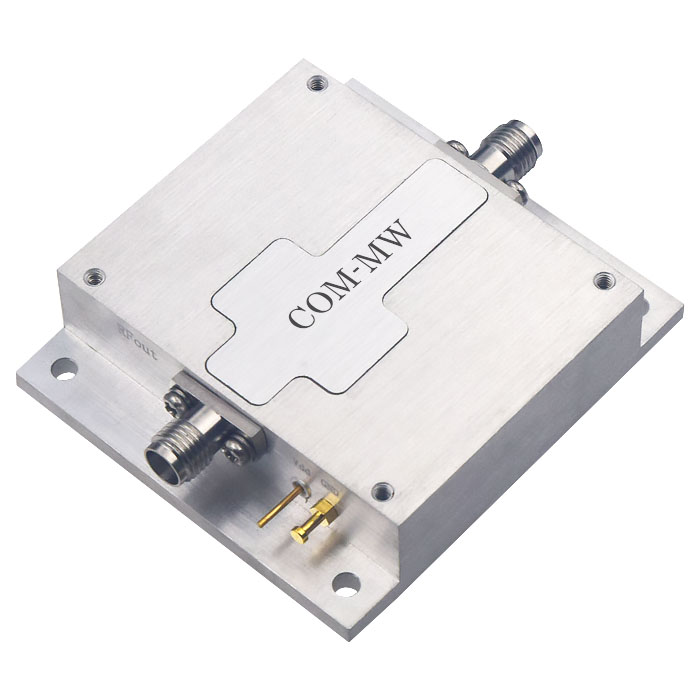

参考实物图

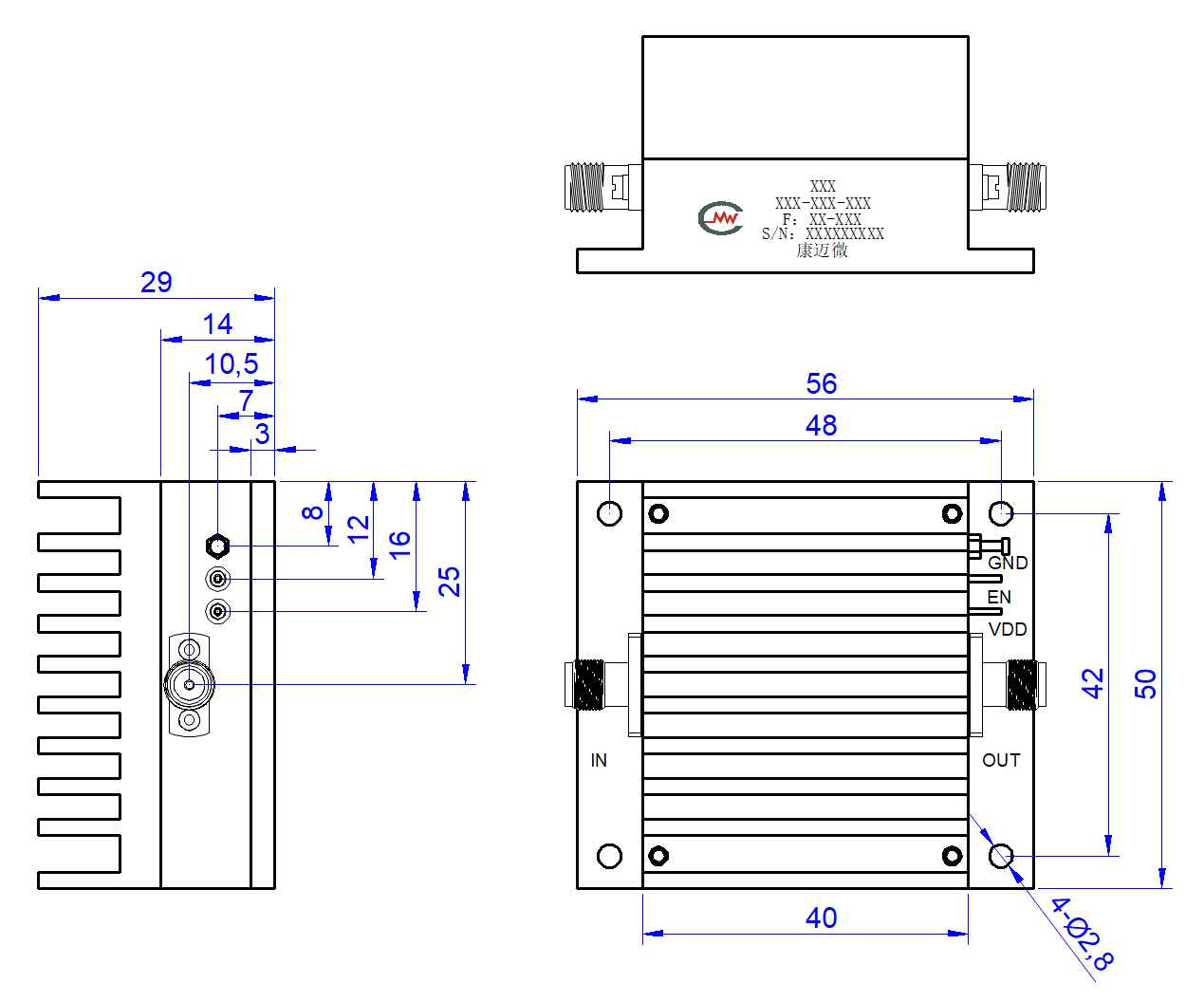

外形结构图

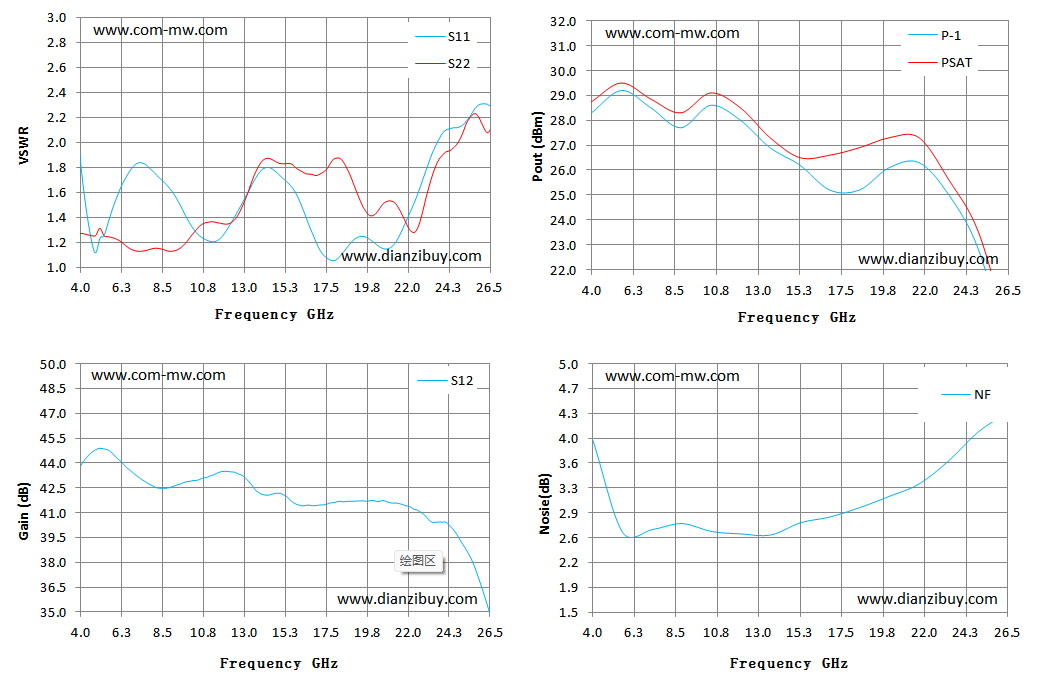

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电； 请注意产品的功耗，设计时考虑放大器散热问题；产品整体温度大于125℃的情况下，请在订货前与我们协商；清洗产品表面，请勿将产品浸泡清洗液中清洗。
