滤波器组件
710~730MHz, 695~745MHz, 670~770MHz, 570~870MHz, 微带圆针
- DFSBF13-L570-870-1590
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | / | / | 710 | ~ | 730 | MHz |
| 通带频率二 | / | / | 695 | ~ | 745 | MHz |
| 通带频率三 | / | / | 670 | ~ | 770 | MHz |
| 通带频率四 | / | / | 570 | ~ | 870 | MHz |
| 通带驻波 | 1.6 | |||||
| 通带损耗 | 5.5 | dB | ||||
| 通带一抑制度 | DC-0.65 | GHz≥ | 60 | dBc | ||
| 通带一抑制度 | 0.79-3 | GHz≥ | 60 | dBc | ||
| 通带二抑制度 | DC-0.62 | GHz≥ | 60 | dBc | ||
| 通带二抑制度 | 0.82-3 | GHz≥ | 60 | dBc | ||
| 通带三抑制度 | DC-0.59 | GHz≥ | 60 | dBc | ||
| 通带三抑制度 | 0.86-3 | GHz≥ | 60 | dBc | ||
| 通带四抑制度 | DC-0.44 | GHz≥ | 60 | dBc | ||
| 通带四抑制度 | 1.02-3 | GHz≥ | 60 | dBc |
其它参数
| 接口形式 | 微带圆针 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 外壳材料 | 铜H62 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |

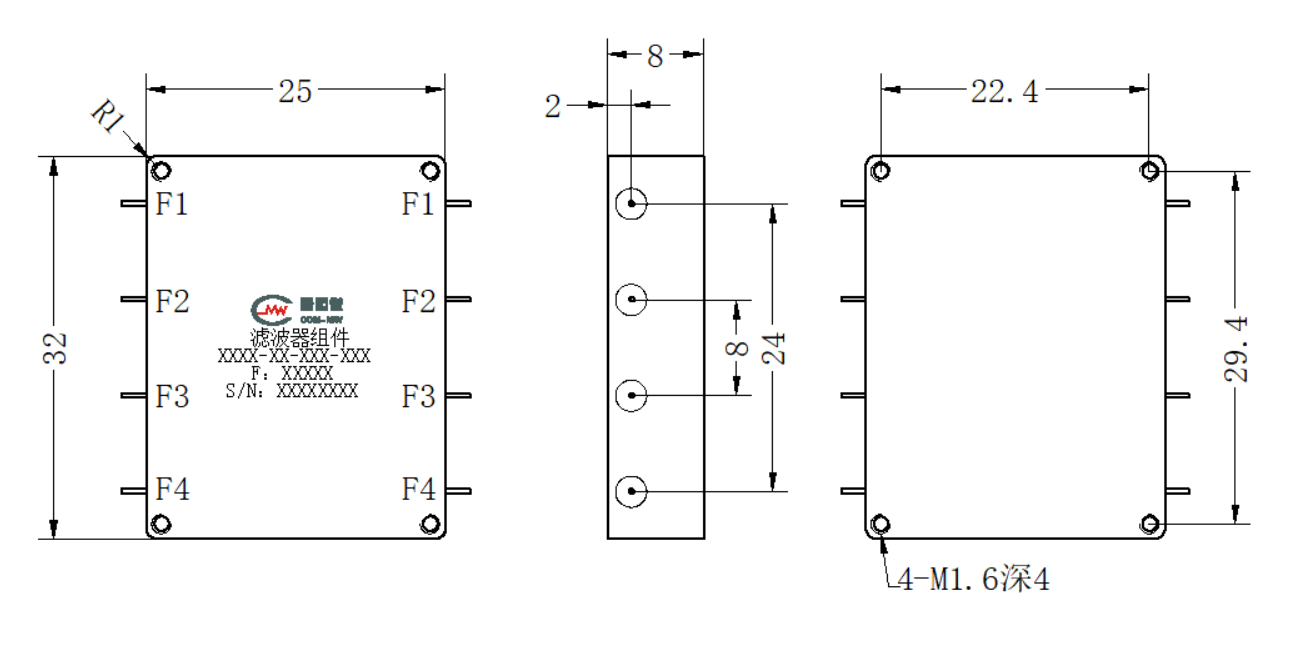

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
