滤波器
通带频率 270~460MHz,DC-180MHz≥50dB,540-1000MHz≥50dB,SMA-K
- ZBF5-L365-190-1849
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 270 | ~ | 460 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-180 | MHz≥ | 50 | dB | ||
| 带外抑制 | 540-1000 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.10 | 83.65 | -71.46 | -71.36 | 10.56 |
| 0.14 | 61.25 | -59.50 | -60.04 | -13.28 |
| 0.17 | 47.09 | -75.80 | -74.73 | 6.56 |
| 0.21 | 32.31 | -37.34 | -37.30 | 5.50 |
| 0.24 | 14.26 | -12.22 | -12.23 | 10.40 |
| 0.28 | 1.21 | -0.84 | -0.83 | 8.86 |
| 0.31 | 1.03 | -0.63 | -0.63 | 6.47 |
| 0.35 | 1.17 | -0.61 | -0.61 | 5.53 |
| 0.39 | 1.15 | -0.67 | -0.67 | 5.81 |
| 0.42 | 1.21 | -0.81 | -0.81 | 6.83 |
| 0.46 | 1.21 | -1.35 | -1.36 | 10.92 |
| 0.49 | 6.34 | -9.34 | -9.34 | 16.91 |
| 0.53 | 41.98 | -45.74 | -45.84 | 5.33 |
| 0.56 | 56.59 | -72.49 | -76.61 | -0.62 |
| 0.60 | 57.32 | -68.53 | -67.96 | -8.43 |
参考实物图
外形结构图（mm）

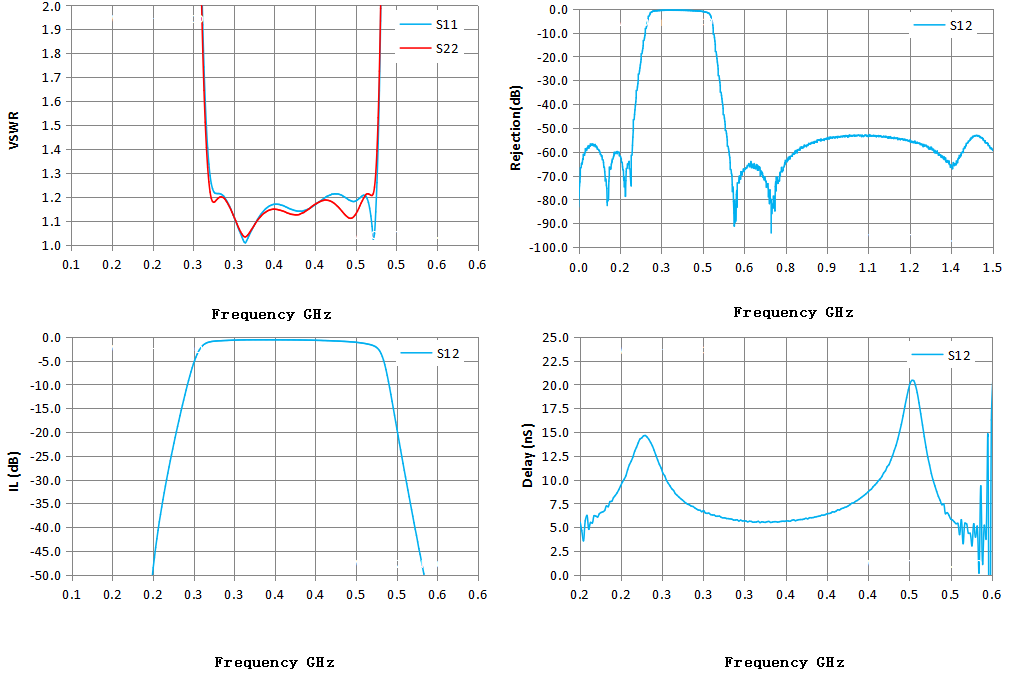

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
