产品
滤波器
阻带频率3410~3610MHz, ≥70dB, 通带频率DC~3390MHz, 3630~7000MHz, N
- K6-3410-3610-20N70150-010
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3410 | ~ | 3610 | MHz | |
| 阻带抑制 | ≥ | 70 | dB | ||
| 通带频率 | DC | ~ | 3390 | MHz | |
| 通带频率 | 3630 | ~ | 7000 | MHz | |
| 通带损耗 | 3.5 | dB | |||
| 通带驻波 | 1.5 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3350 | -0.33 | 1.47 |
| 3390 | -2.48 | 1.36 |
| 3395 | -7.44 | 6.85 |
| 3400 | -30.07 | 13.37 |
| 3405 | -56.38 | 22.48 |
| 3410 | -82.856 | 32.09 |
| 3450 | -76.87 | 31.08 |
| 3500 | -85.49 | 37.37 |
| 3550 | -95.13 | 35.65 |
| 3610 | -89.76 | 45.7 |
| 3615 | -53.27 | 26.72 |
| 3620 | -32.33 | 15.47 |
| 3625 | -7.96 | 9.36 |
| 3630 | -2.57 | 1.44 |
| 3650 | -0.61 | 1.52 |
参考实物图
外形结构图（mm）

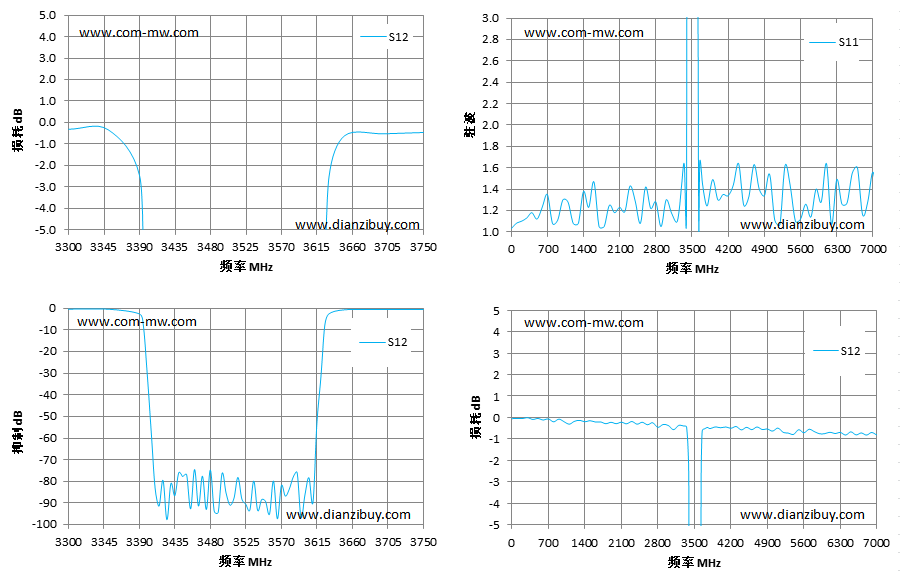

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
