产品
滤波器
阻带频率710~730MHz, ≥60dB, 通带频率DC~700MHz, 740~2500MHz, N
- K6-710-730-10N4050-002
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 710 | ~ | 730 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 700 | MHz | |
| 通带频率 | 740 | ~ | 2500 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳铜不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 625 | -0.32 | 1.2 |
| 673 | -2.32 | 1.39 |
| 683 | -4.88 | 3.96 |
| 693 | -12.51 | 15.46 |
| 703 | -77.78 | 48.69 |
| 718 | -75.42 | 30.95 |
| 738 | -76.89 | 36.38 |
| 758 | -76.61 | 30.78 |
| 778 | -60.45 | 41.08 |
| 788 | -66.08 | 45.41 |
| 803 | -75.27 | 46.21 |
| 813 | -14.85 | 15.35 |
| 823 | -5.35 | 4.83 |
| 833 | -2.44 | 1.38 |
| 875 | -0.43 | 1.48 |
外形结构图（mm）

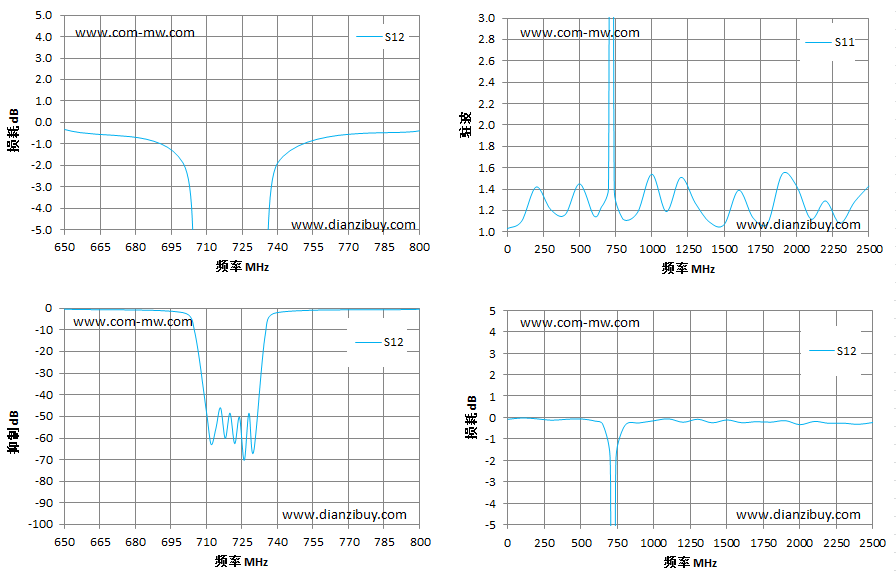

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
