隔离器
工作频率22~31GHz, 通过功率10W, 2.92-JK
- DG9-22-31G-2402
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 22 | ~ | 31 | GHz |
| 插入损耗 | 0.7 | dB | ||
| 隔离度 | 15 | dB | ||
| 驻波比 | 1.4 |
其它参数
| 通过功率 | 10W设计保证 |
| 耐反射功率 | 2W设计保证 |
| 传输方向 | 从左到右 |
| 接口形式 | 2.92-JK |
| 接口材质 | 外壳铜 镀金 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 20 | 1.53 | -0.95 | -14.65 | 1.39 |
| 21.07 | 1.39 | -0.92 | -16.52 | 1.23 |
| 22.14 | 1.19 | -0.67 | -18.03 | 1.1 |
| 23.21 | 1.16 | -0.6 | -18.97 | 1.1 |
| 24.29 | 1.16 | -0.62 | -19.52 | 1.2 |
| 25.36 | 1.06 | -0.55 | -19.98 | 1.31 |
| 26.43 | 1.08 | -0.56 | -20.99 | 1.35 |
| 27.5 | 1.19 | -0.68 | -22.52 | 1.39 |
| 28.57 | 1.22 | -0.65 | -25.09 | 1.31 |
| 29.64 | 1.14 | -0.59 | -26.46 | 1.22 |
| 30.71 | 1.13 | -0.6 | -21.99 | 1.16 |
| 31.79 | 1.22 | -0.73 | -16.67 | 1.22 |
| 32.86 | 1.31 | -0.9 | -12.58 | 1.29 |
| 33.93 | 1.25 | -1.03 | -9 | 1.34 |
| 35 | 1.21 | -1.03 | -6.55 | 1.63 |

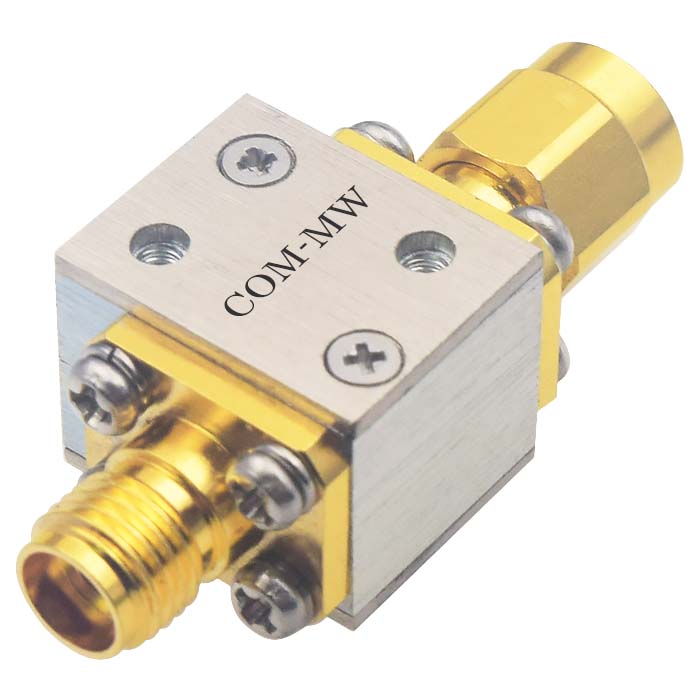

参考实物图

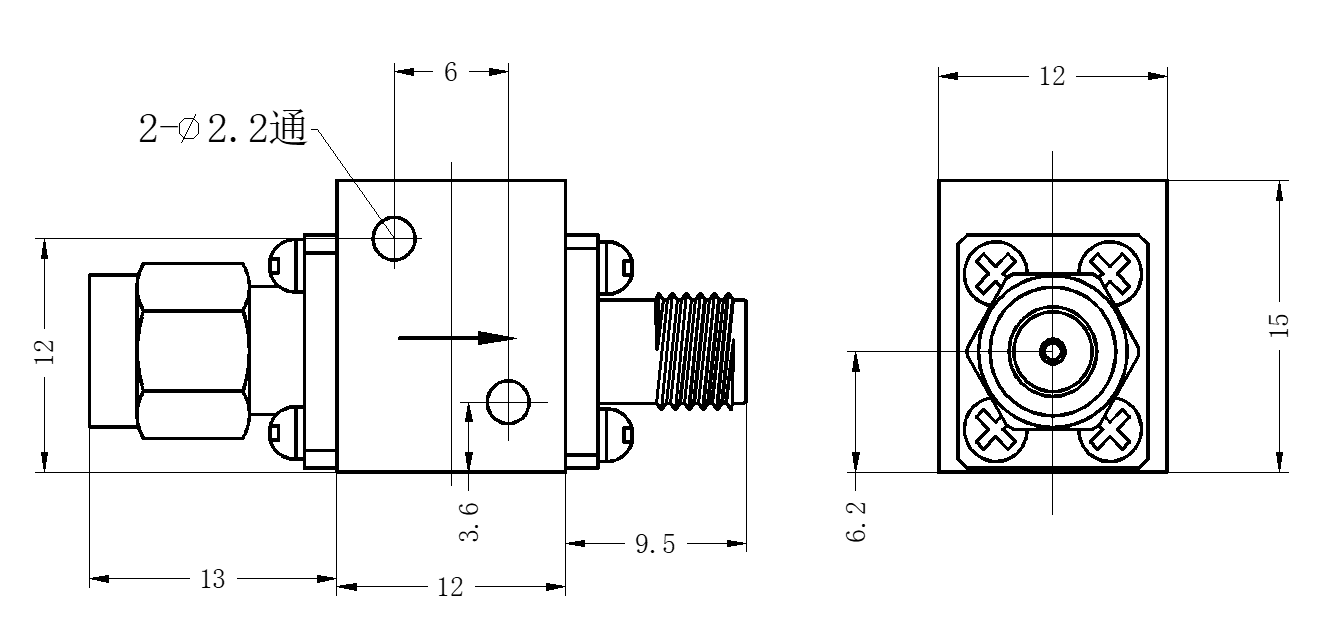

外形结构图（mm）

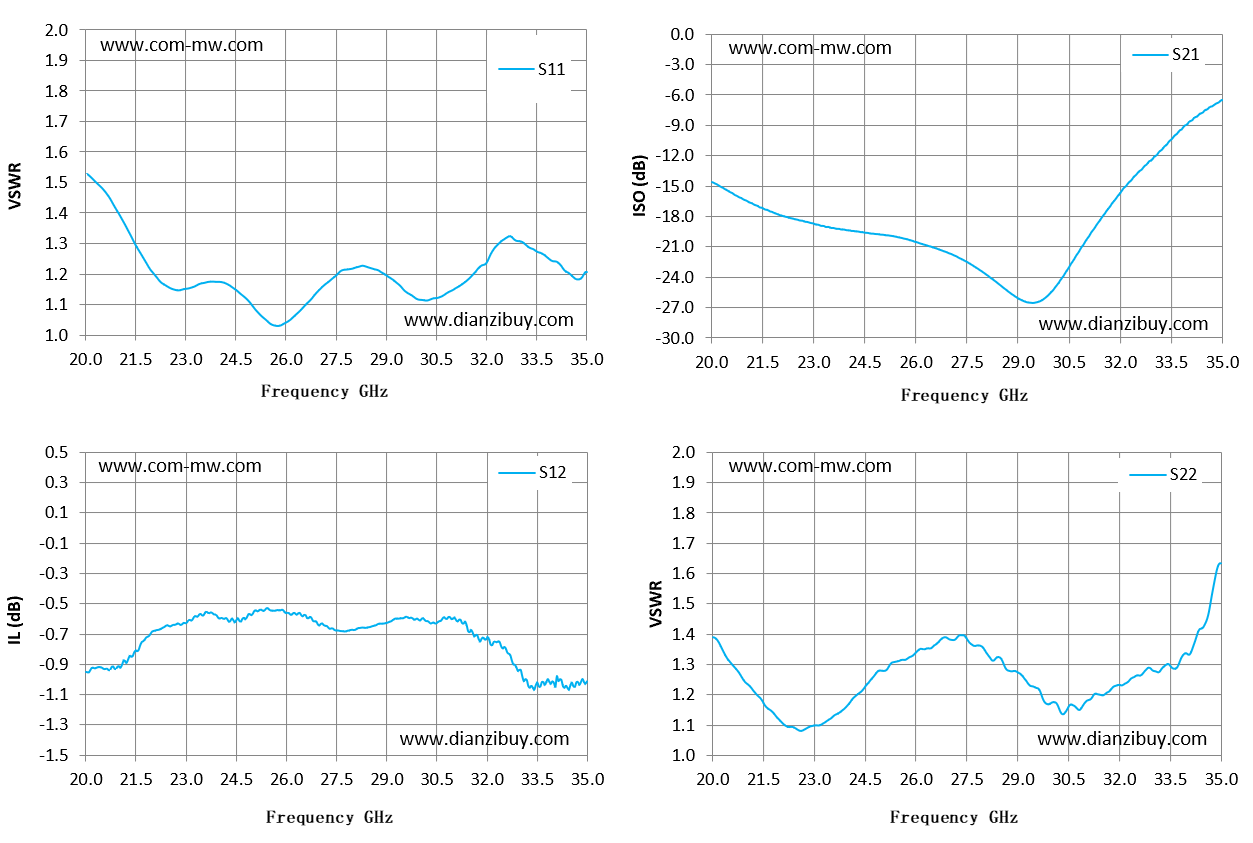

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
