产品
耦合器
1~1200MHz, 耦合度50dB, N , 200W
- ZDC9-50L1-1200-2349
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1 | ~ | 1200 | MHz |
| 插入损耗 | 0.6 | dB | ||
| 耦合度 | 48 | 50 | 52 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.35 | |||
| 耦合线驻波比 | 1.8 |
其它参数
| 接口形式 | N -K；耦合端SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 200W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 输入端口 | IN | OUT |
| 输出端口 | OUT | IN |
| 耦合端口 | C1 | C2 |
| 隔离端口 | C2 | C1 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S13 耦合 dB | S14 隔离 dB | S12 损耗 dB |
|---|---|---|---|---|---|
| 1 | 1.3 | 1.31 | -49 | -72.32 | 0.04 |
| 101 | 1.03 | 1.03 | -50.69 | -71.77 | -0.1 |
| 201 | 1.03 | 1.05 | -50.95 | -73.02 | -0.12 |
| 301 | 1.05 | 1.07 | -50.72 | -77.34 | -0.15 |
| 401 | 1.05 | 1.07 | -50.62 | -73.79 | -0.18 |
| 501 | 1.06 | 1.07 | -50.64 | -69.01 | -0.19 |
| 601 | 1.07 | 1.08 | -50.83 | -66.41 | -0.21 |
| 701 | 1.07 | 1.07 | -51.06 | -66.29 | -0.23 |
| 801 | 1.07 | 1.06 | -51.31 | -68.04 | -0.28 |
| 901 | 1.08 | 1.06 | -51.48 | -70.93 | -0.32 |
| 1001 | 1.09 | 1.06 | -51.51 | -75.99 | -0.33 |
| 1101 | 1.11 | 1.07 | -51.57 | -86.91 | -0.34 |
| 1201 | 1.13 | 1.09 | -51.59 | -66.96 | -0.38 |
| 1301 | 1.15 | 1.11 | -51.25 | -59.29 | -0.46 |
| 1401 | 1.19 | 1.17 | -50.15 | -56 | -0.45 |

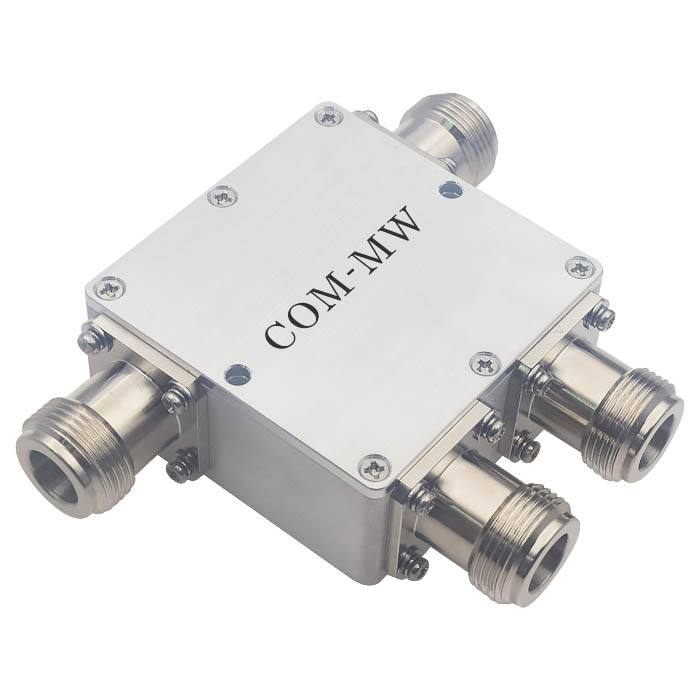

参考实物图

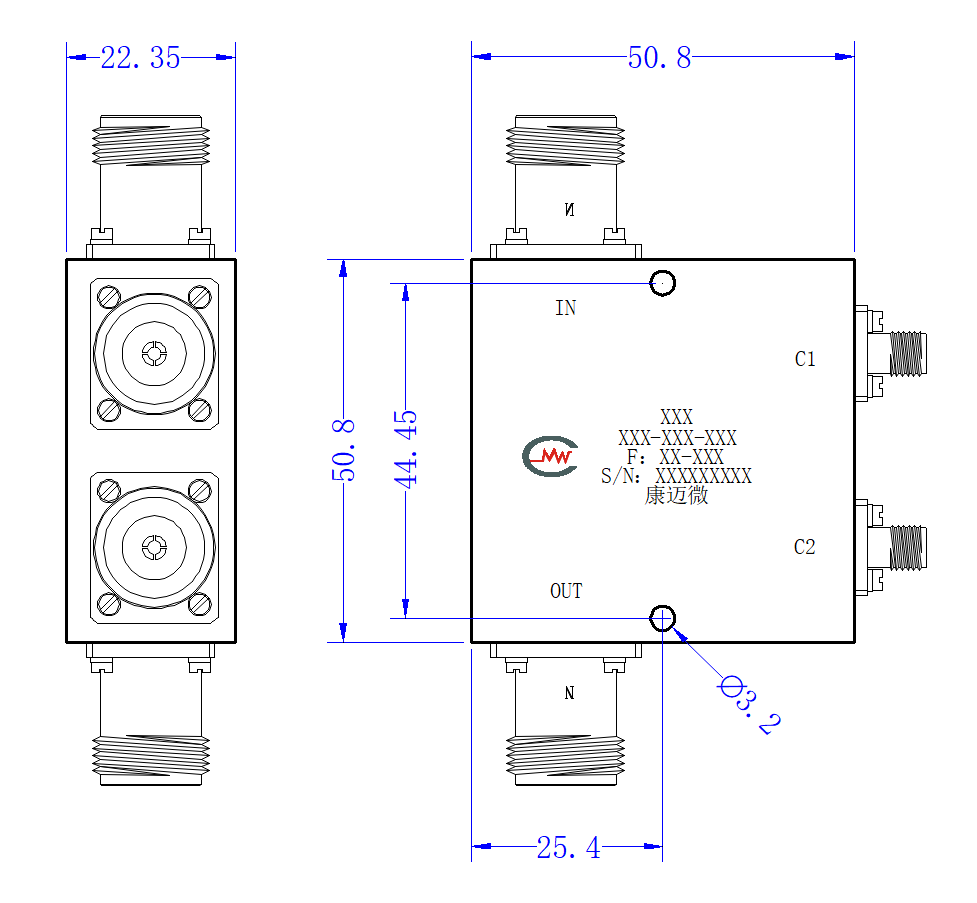

外形结构图（mm）

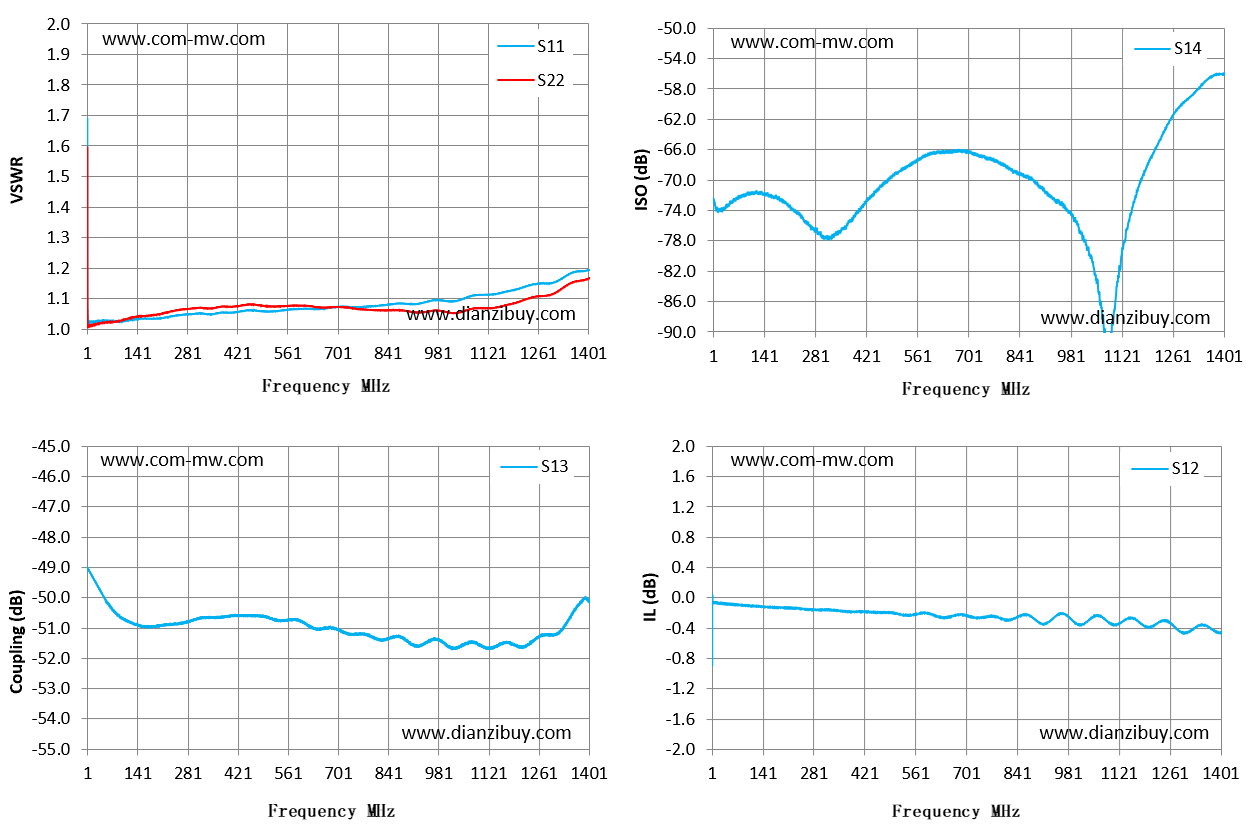

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
