波导转接器
工作频率32.9~50.1GHz, 10W, 矩形波导, BJ400, 2.4-K
- D8-BWC4002.4K-3089
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，低驻波比。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 32.9 | ~ | 50.1 | GHz |
| 插入损耗 | 0.35 | dB | ||
| 驻波比 | 1.3 |
其它参数
| 功率容量 | 10W |
| 波导管类别 | 矩形波导 |
| 接口形式一 | BJ400 |
| 接口形式二 | 2.4-K |
| 法兰型号 | FUGP400 |
| 表面 | 镀金 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -45~+85℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB |
|---|---|---|
| 32 | 1.11 | -0.09 |
| 33.36 | 1.1 | -0.14 |
| 34.71 | 1.15 | -0.16 |
| 36.07 | 1.04 | -0.14 |
| 37.43 | 1.27 | -0.15 |
| 38.79 | 1.19 | -0.11 |
| 40.14 | 1.1 | -0.17 |
| 41.5 | 1.12 | -0.09 |
| 42.86 | 1.11 | -0.09 |
| 44.21 | 1.06 | -0.1 |
| 45.57 | 1.19 | -0.08 |
| 46.93 | 1.08 | -0.08 |
| 48.29 | 1.12 | -0.1 |
| 49.64 | 1.07 | -0.1 |
| 51 | 1.08 | -0.15 |

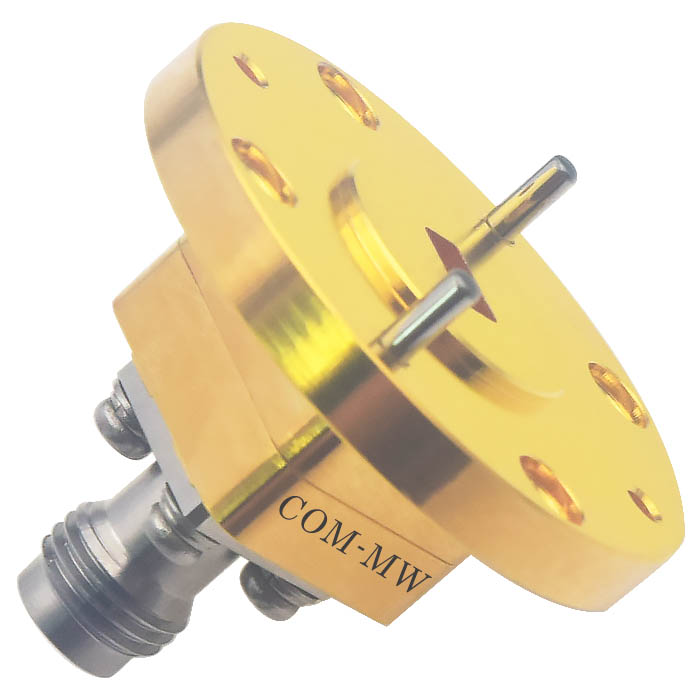

参考实物图

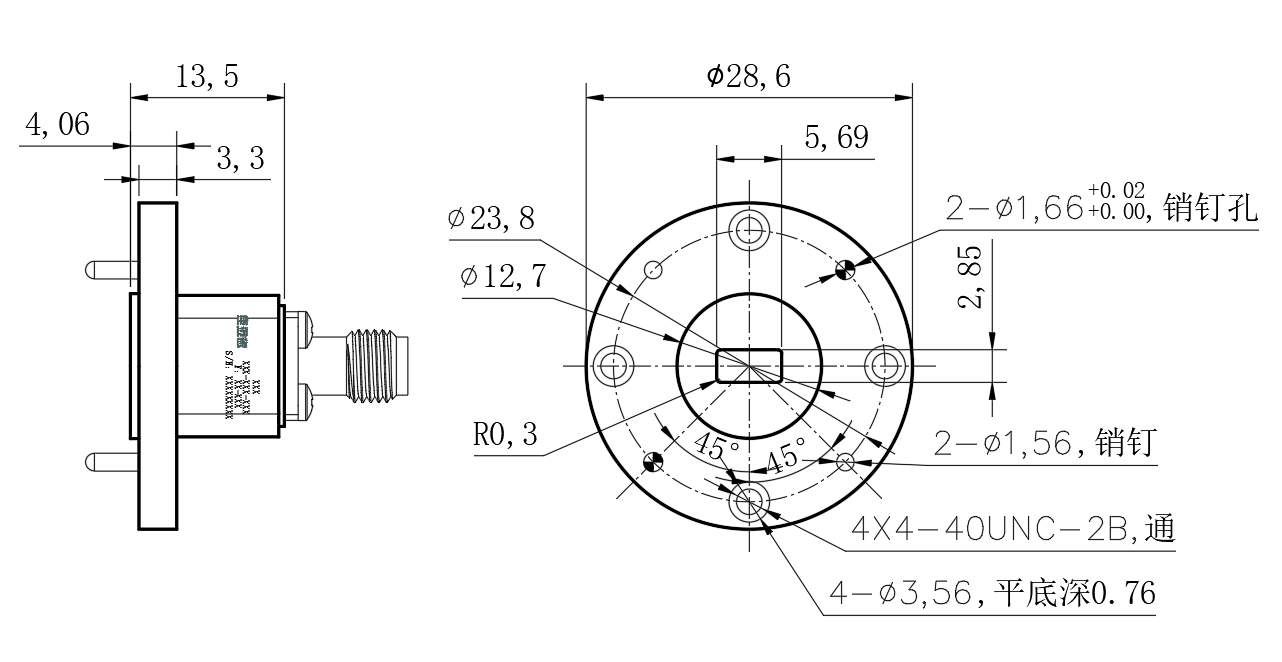

外形结构图（mm）

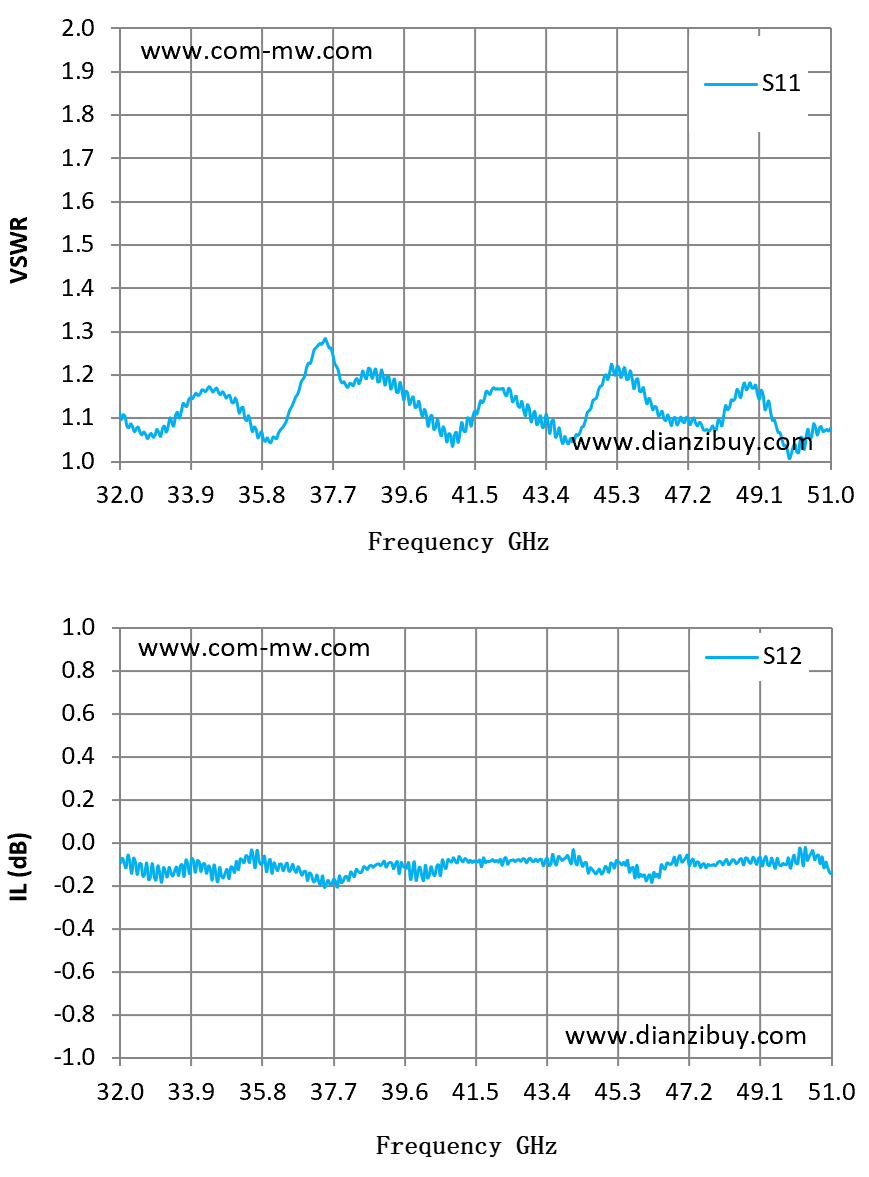

典型测试曲线图
