产品
滤波器
通带频率38~41GHz, 35-37.5GHz≥40dB, 41.5-43GHz≥35dB, 2.4
- ZBF25-C39.5-3G-435
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 38 | ~ | 41 | GHz |
| 通带损耗 | / | / | 1.8 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带内波动 | / | / | 0.8 | dB@任意连续1G | ||
| 带外抑制 | DC-35 | GHz≥ | 80 | dB | ||
| 带外抑制 | 35-37.5 | GHz≥ | 40 | dB | ||
| 带外抑制 | 41.5-43 | GHz≥ | 35 | dB | ||
| 带外抑制 | 43-55 | GHz≥ | 80 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | 2.4-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤3ns |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 37.5 | 29.84 | 31.01 | -40.32 | 0.61 |
| 37.79 | 3.13 | 2.98 | -6.22 | 2.88 |
| 38.07 | 1.21 | 1.2 | -1.16 | 1.65 |
| 38.36 | 1.25 | 1.28 | -0.88 | 1.44 |
| 38.64 | 1.2 | 1.21 | -0.72 | 1.27 |
| 38.93 | 1.41 | 1.38 | -0.7 | 1.13 |
| 39.21 | 1.34 | 1.36 | -0.67 | 1.12 |
| 39.5 | 1.21 | 1.17 | -0.57 | 1.09 |
| 39.79 | 1.15 | 1.14 | -0.56 | 1.07 |
| 40.07 | 1.18 | 1.18 | -0.57 | 1.11 |
| 40.36 | 1.3 | 1.26 | -0.68 | 1.19 |
| 40.64 | 1.21 | 1.23 | -0.74 | 1.33 |
| 40.93 | 1.23 | 1.21 | -0.9 | 1.65 |
| 41.21 | 5.19 | 4.04 | -6.42 | 2.62 |
| 41.5 | 124.58 | 37.26 | -35.57 | 0.63 |
参考实物图

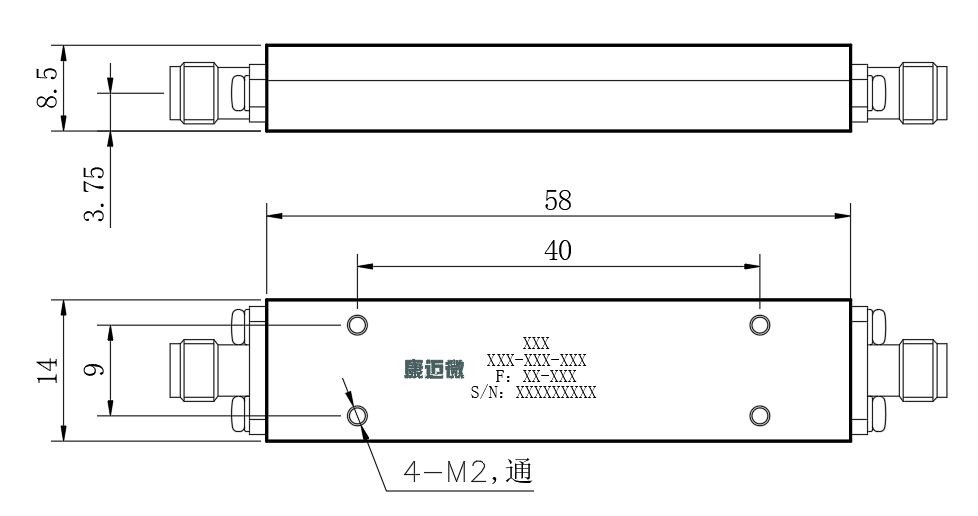

外形结构图（mm）

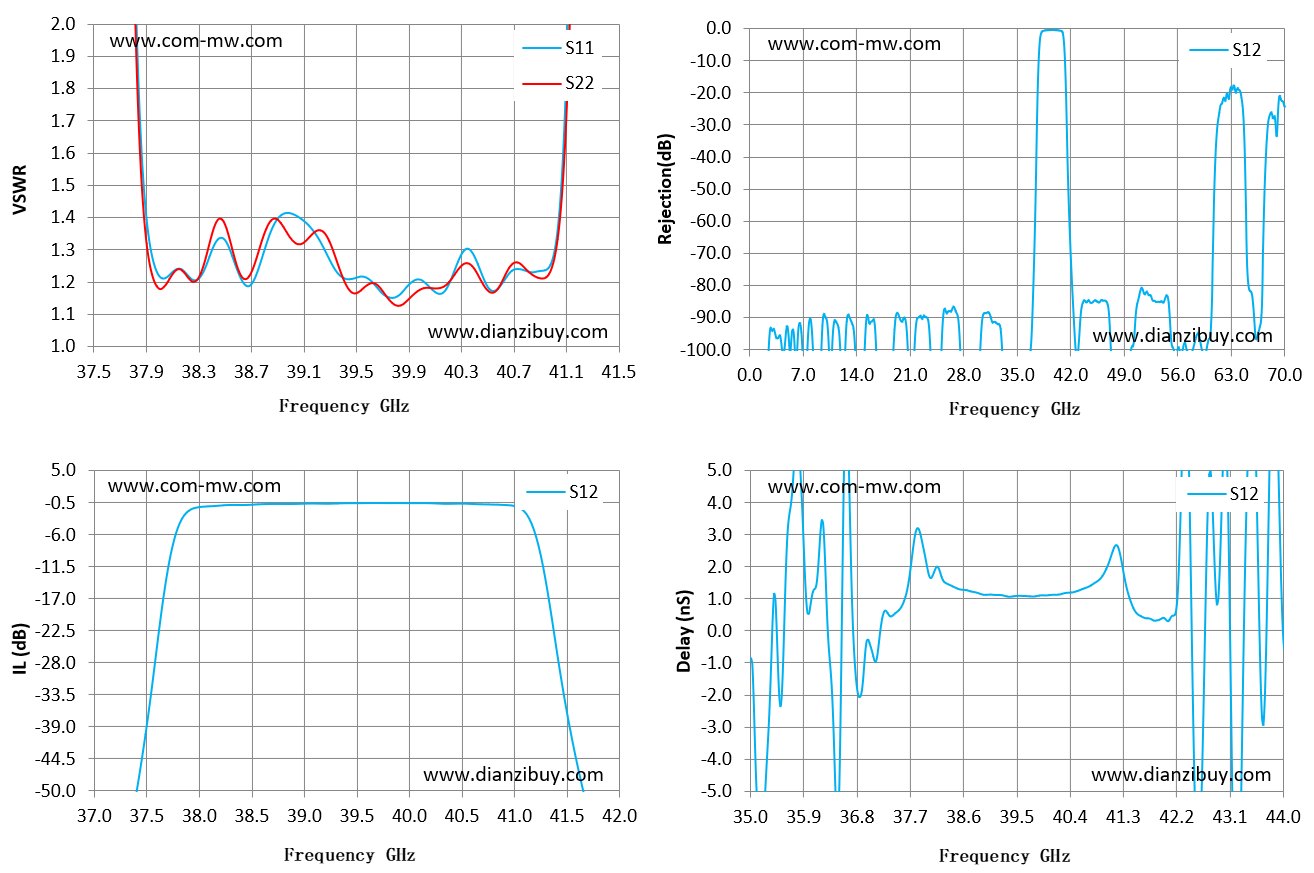

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
