通带频率3.6~18, DC-3.2GHz≥60dB, N
- ZHPF1-M3.6-18G-299
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3.6 | ~ | 18 | |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-3.2 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | N -K |
| 阻抗 | 50Ω |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
功能示意图
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S12 时延 ns |
| 3 | 20.23 | 43.32 | -78.45 | -1.4 |
| 4.5 | 1.32 | 1.23 | -0.81 | 0.84 |
| 6 | 1.14 | 1.06 | -0.56 | 0.6 |
| 7.5 | 1.42 | 1.39 | -0.6 | 0.54 |
| 9 | 1.24 | 1.24 | -0.71 | 0.52 |
| 10.5 | 1.45 | 1.32 | -0.92 | 0.5 |
| 12 | 1.14 | 1.31 | -0.79 | 0.5 |
| 13.5 | 1.49 | 1.21 | -1.26 | 0.49 |
| 15 | 1.57 | 1.82 | -1.5 | 0.48 |
| 16.5 | 1.5 | 1.11 | -1.72 | 0.45 |
| 18 | 1.18 | 1.53 | -1.15 | 0.49 |
| 19.5 | 1.54 | 1.79 | -1.6 | 0.48 |
| 21 | 2.31 | 2.11 | -1.82 | 0.5 |
| 22.5 | 1.55 | 1.39 | -1.65 | 0.55 |
| 24 | 4.85 | 3.95 | -7.23 | 0.51 |

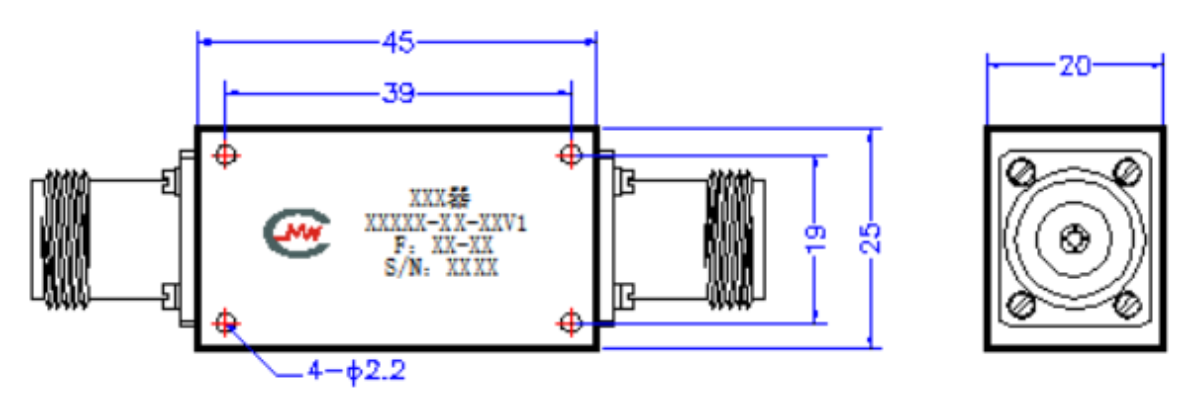

外形结构图（mm）

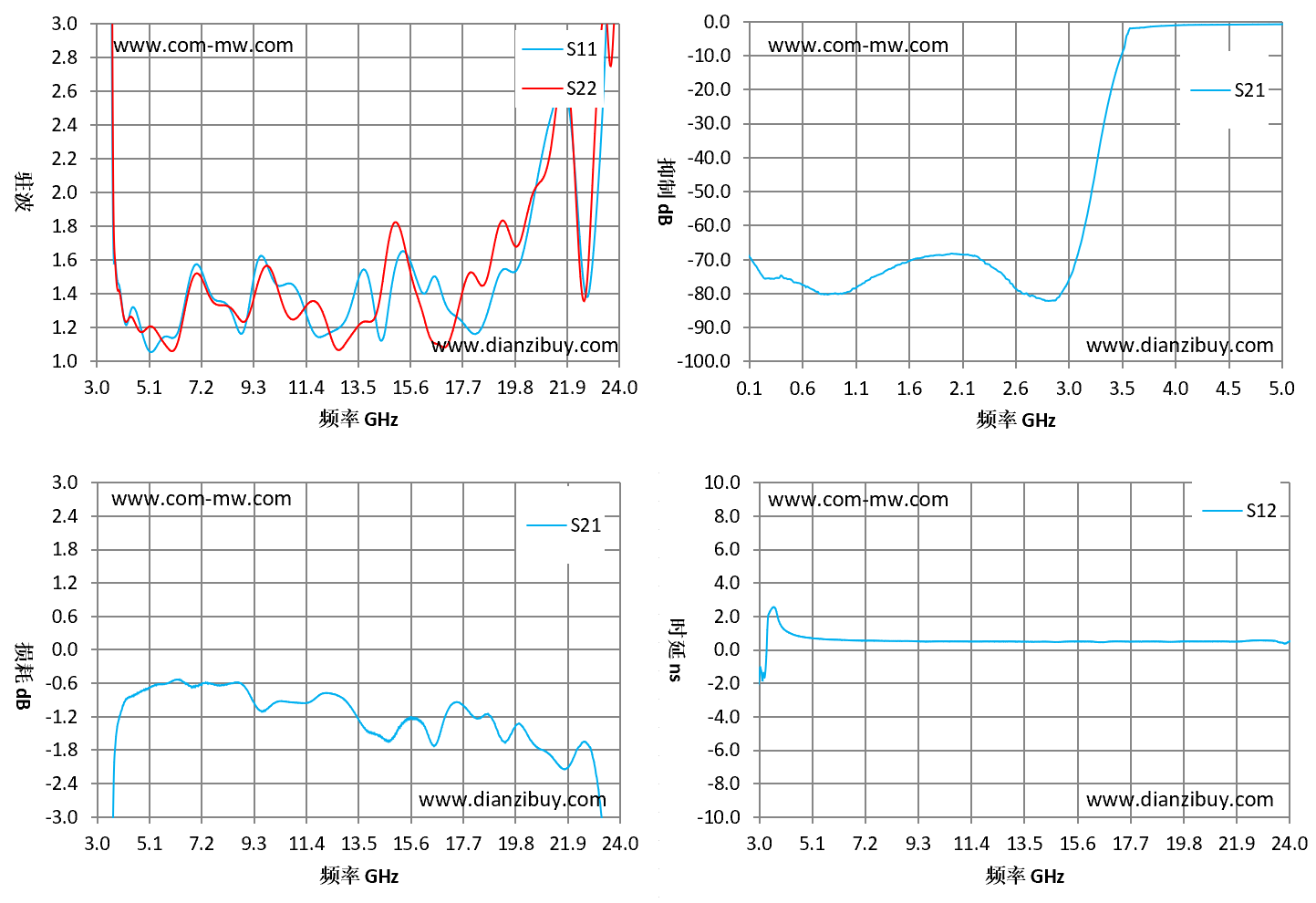

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
