产品详情
产品特点
宽带，大功率
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 5450 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带外抑制 | 6050-6200 | MHz≥ | 60 | dBc | ||
| 带外抑制 | 6200-10000 | MHz≥ | 65 | dBc | ||
| 带外抑制 | 10000-12000 | MHz≥ | 20 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 50W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 带内波动：≤1.2dB@任意500M；≤ 0.7dB@任意200M |
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 0.01 | 1.01 | -0.02 | 1.04 |
| 0.86 | 1.2 | -0.08 | 1.21 |
| 1.71 | 1.11 | -0.08 | 1.17 |
| 2.57 | 1.2 | -0.08 | 1.11 |
| 3.43 | 1.22 | -0.36 | 1.21 |
| 4.29 | 1.11 | -0.25 | 1.11 |
| 5.14 | 1.48 | -1.35 | 1.47 |
| 6 | 28.06 | -53.6 | 33.68 |
| 6.86 | 55.58 | -86.53 | 48.18 |
| 7.71 | 46.77 | -87.56 | 41.09 |
| 8.57 | 36.7 | -74.42 | 41.54 |
| 9.43 | 34.83 | -93.52 | 42.4 |
| 10.29 | 36.79 | -72.25 | 47.9 |
| 11.14 | 47.58 | -64.89 | 59.66 |
| 12 | 49.33 | -45.44 | 54.2 |
参考实物图
外形结构图（mm）

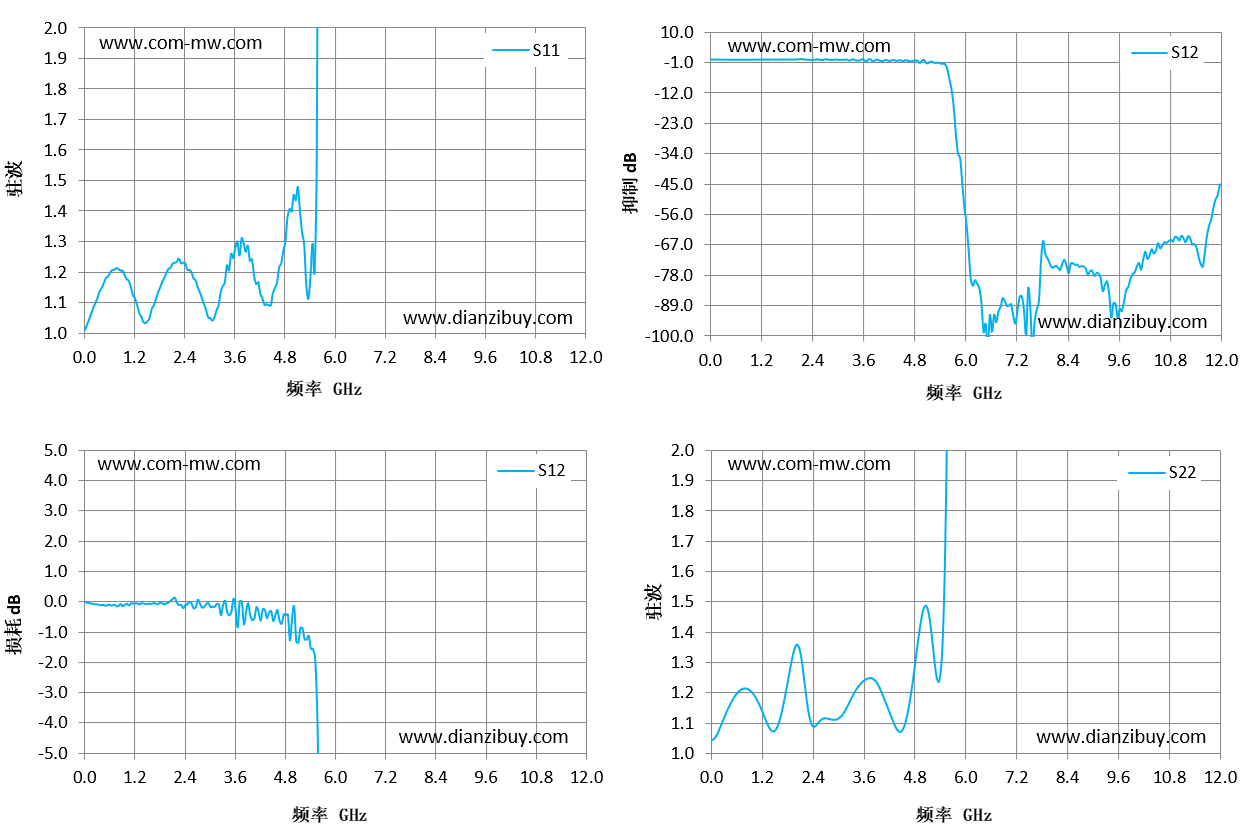

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
