滤波器

通带频率 68~72MHz,DC-60MHz≥40dB,80-500MHz≥40dB,SMA

型号:ZBF-L70-4-C4853
产地:成都
质保条件:一年保修
电话:(+86)15608095669
邮箱:sales@com-mw.com
地址:成都市成华区建材路37号九熙广场3期1栋23层
温馨提示:要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。

产品详情

规格书下载

主要参数

参数	频率	/	最小	典型	最大	单位
通带频率	/	/	68	~	72	MHz
通带中心损耗	/	/			3.0	dB
带内波动	/	/			1.0	dB
带外抑制	DC-60	MHz≥	40			dB
带外抑制	80-500	MHz≥	40			dB
通带驻波	/	/			1.5

其它参数

接口形式	SMA-MF
接口材质	不锈钢
阻抗	50Ω
表面	镀银
功率容量	1W设计保证
产品外壳材料	铝6061
相对湿度	5%~95%设计保证
工作温度	-40~+70℃
存储温度	-55~+85℃设计保证
其它	-1dB带宽≥4MHz的前提下尽量窄。

功能示意图

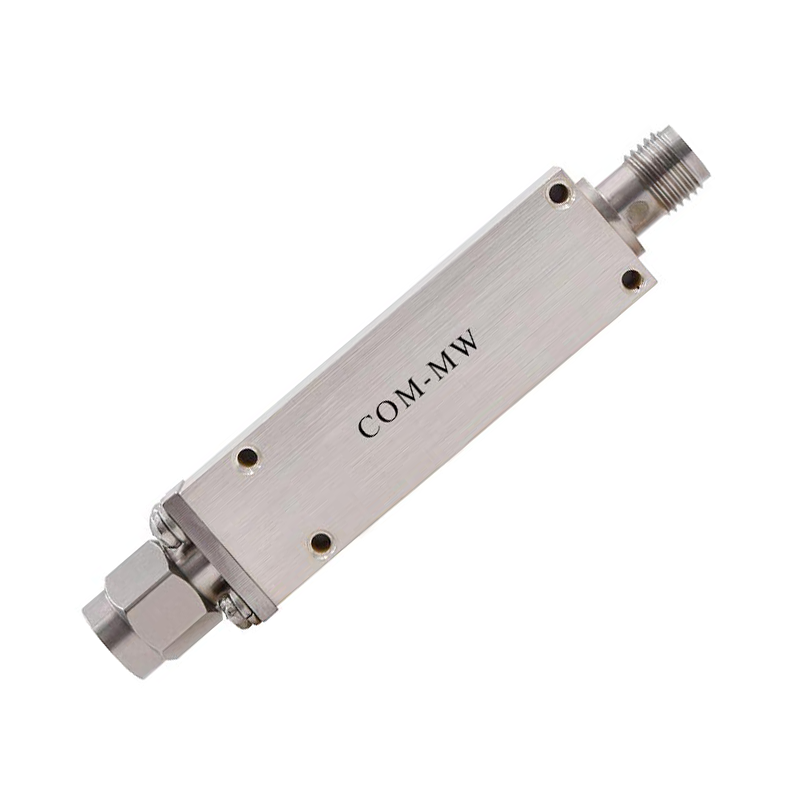

参考实物图

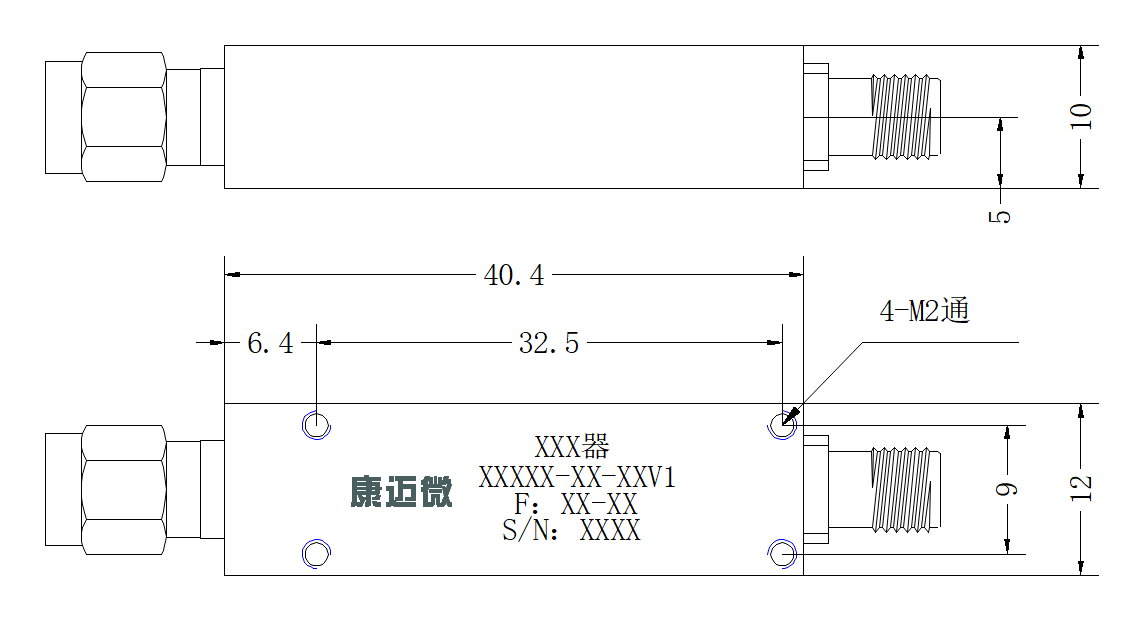

外形结构图（mm）

注意事项

1	清洗产品表面，请勿将产品浸泡清洗液中清洗。
2	整体温度大于125℃的情况，订货前与我们协商。
