产品
功分器
12~18GHz,15W,2路,0°,SMA
- ZPD25-2M12-18G-657
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 12 | ~ | 18 | GHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 18 | dB | ||
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | ±0.3 | dB | ||
| 相位平衡 | ±5 | ° |
其它参数
| 功率容量 | 15W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1，2 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S31 相位 ° |
| 10 | 1.08 | -3.17 | -3.08 | -21.93 | 1.97 |
| 10.71 | 1.12 | -3.2 | -3.11 | -21.1 | 2.11 |
| 11.43 | 1.17 | -3.24 | -3.14 | -21.35 | 2.18 |
| 12.14 | 1.16 | -3.23 | -3.13 | -21.97 | 2.24 |
| 12.86 | 1.12 | -3.18 | -3.09 | -21.85 | 2.35 |
| 13.57 | 1.08 | -3.17 | -3.09 | -20.82 | 2.43 |
| 14.29 | 1.1 | -3.21 | -3.15 | -19.94 | 2.62 |
| 15 | 1.13 | -3.2 | -3.12 | -19.56 | 2.79 |
| 15.71 | 1.25 | -3.28 | -3.22 | -19.65 | 2.98 |
| 16.43 | 1.24 | -3.22 | -3.16 | -19.6 | 3.21 |
| 17.14 | 1.19 | -3.24 | -3.15 | -19.51 | 3.35 |
| 17.86 | 1.06 | -3.24 | -3.13 | -19.9 | 3.46 |
| 18.57 | 1.06 | -3.17 | -3.06 | -21.48 | 3.54 |
| 19.29 | 1.1 | -3.3 | -3.2 | -25.53 | 3.55 |
| 20 | 1.23 | -3.35 | -3.26 | -28.71 | 3.61 |

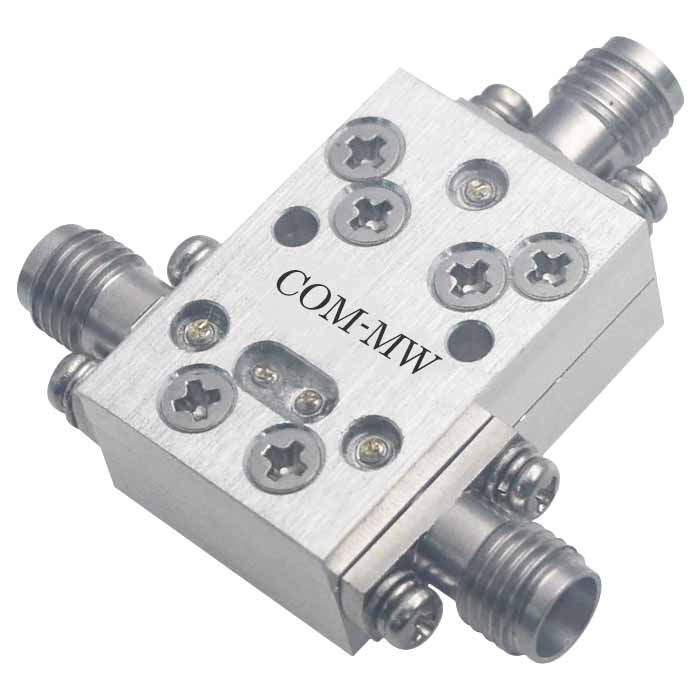

参考实物图
外形结构图（mm）

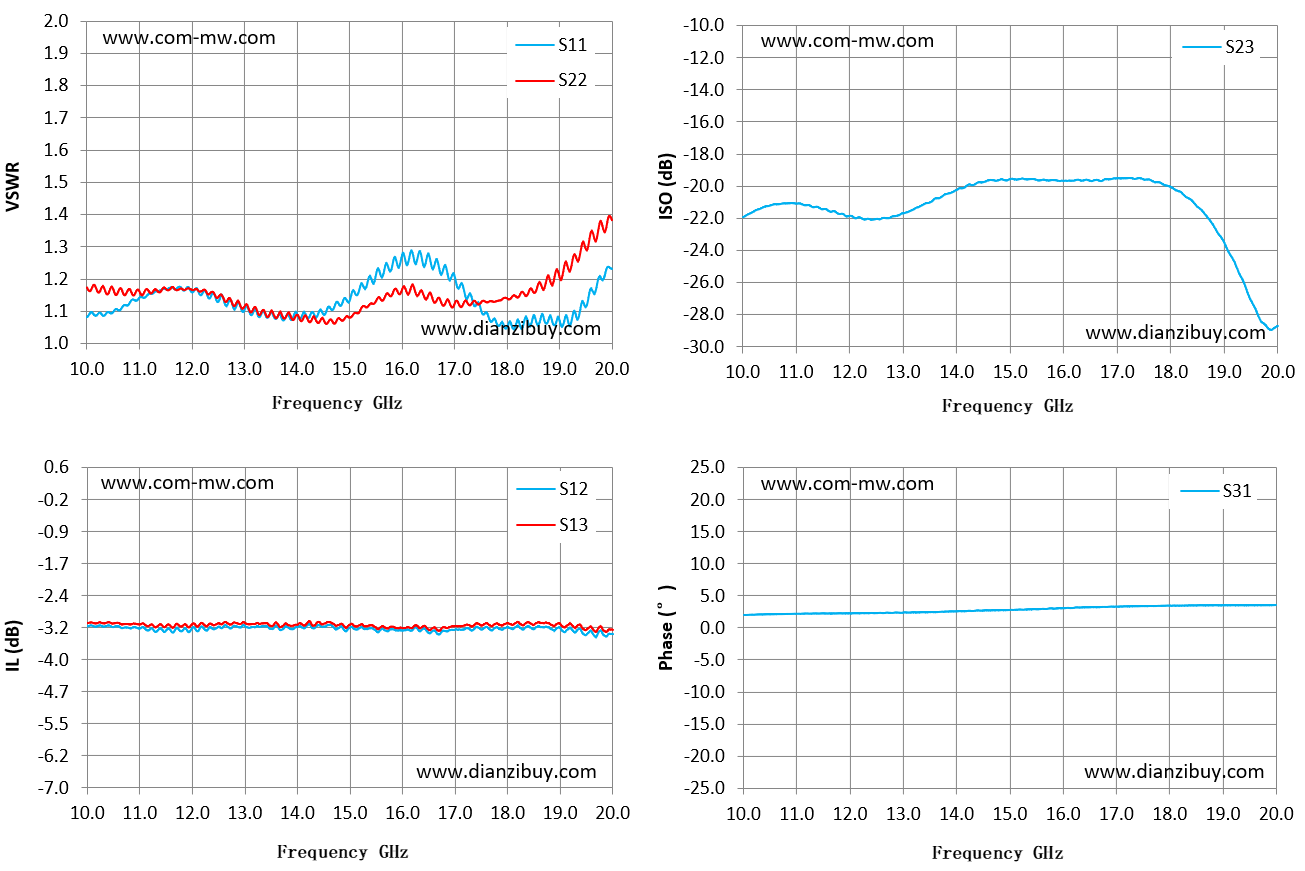

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
