滤波器
通带频率 1700~1900MHz,DC-1350MHz≥40dB,2250-4000MHz≥40dB,表面贴装
- ZBF5-L1800-200-3714
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1700 | ~ | 1900 | MHz |
| 通带损耗 | / | / | 1.8 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-1350 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2250-4000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1.20 | 113.54 | 91.30 | -68.38 | -68.38 | 1.82 |
| 1.33 | 68.53 | 51.65 | -53.34 | -53.34 | 1.20 |
| 1.46 | 33.05 | 29.18 | -32.28 | -32.28 | 1.33 |
| 1.59 | 4.57 | 4.77 | -5.79 | -5.79 | 4.90 |
| 1.71 | 1.28 | 1.20 | -1.26 | -1.26 | 3.21 |
| 1.84 | 1.34 | 1.32 | -1.30 | -1.30 | 2.82 |
| 1.97 | 1.65 | 1.72 | -2.59 | -2.59 | 4.13 |
| 2.10 | 25.86 | 22.47 | -21.65 | -21.65 | 1.61 |
| 2.23 | 62.01 | 59.29 | -51.97 | -51.97 | -4.69 |
| 2.36 | 66.39 | 80.64 | -46.88 | -46.88 | 0.36 |
| 2.49 | 51.24 | 70.85 | -46.41 | -46.41 | 0.38 |
| 2.61 | 36.80 | 58.77 | -47.36 | -47.36 | 0.39 |
| 2.74 | 25.76 | 48.13 | -48.84 | -48.84 | 0.39 |
| 2.87 | 19.47 | 37.72 | -50.42 | -50.42 | 0.47 |
| 3.00 | 15.15 | 25.57 | -52.46 | -52.46 | 0.55 |

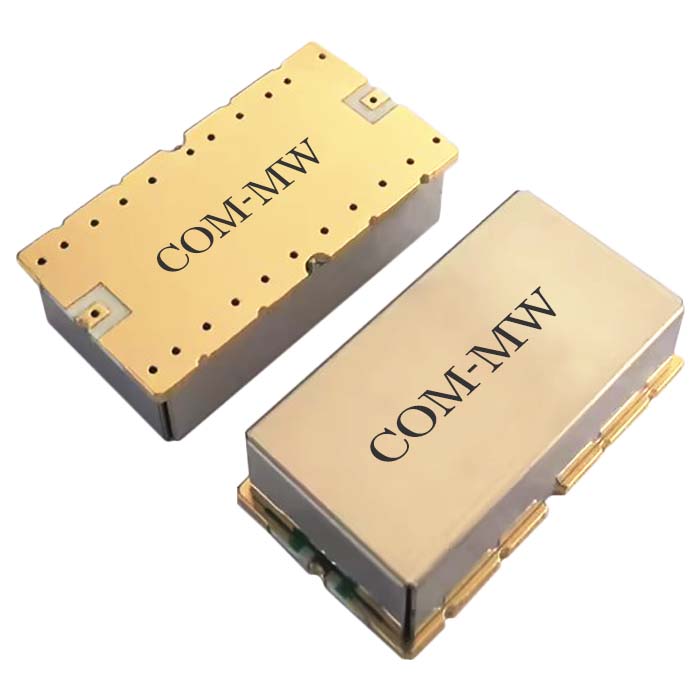

参考实物图
外形结构图（mm）

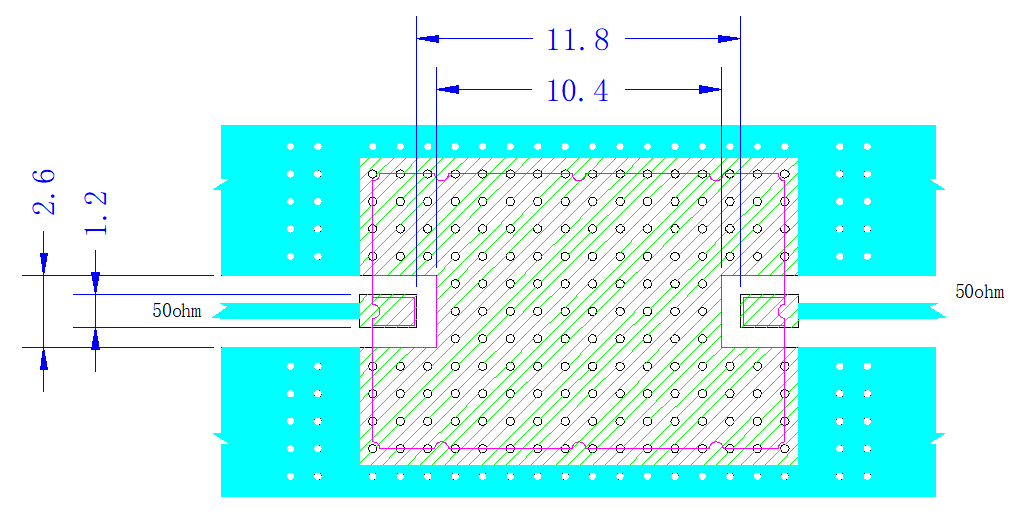

建议PCB布局图

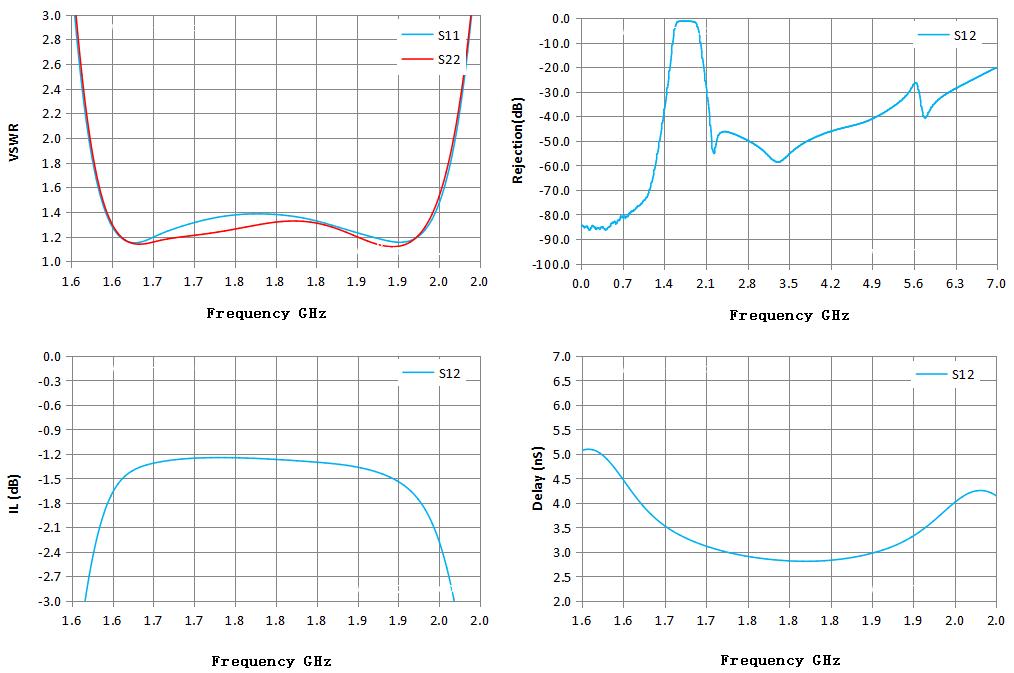

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
