1500~2500MHz, 耦合度30dB, 表面贴装, 100W
- ZDC18-30M1500-2500-056
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1500 | ~ | 2500 | MHz |
| 插入损耗 | 0.15 | dB | ||
| 耦合度 | 29 | 30 | 31 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.15 | |||
| 耦合线驻波比 | 1.2 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 表面 | 沉金 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+125℃设计保证 |
| 质量等级 | 工业级 |

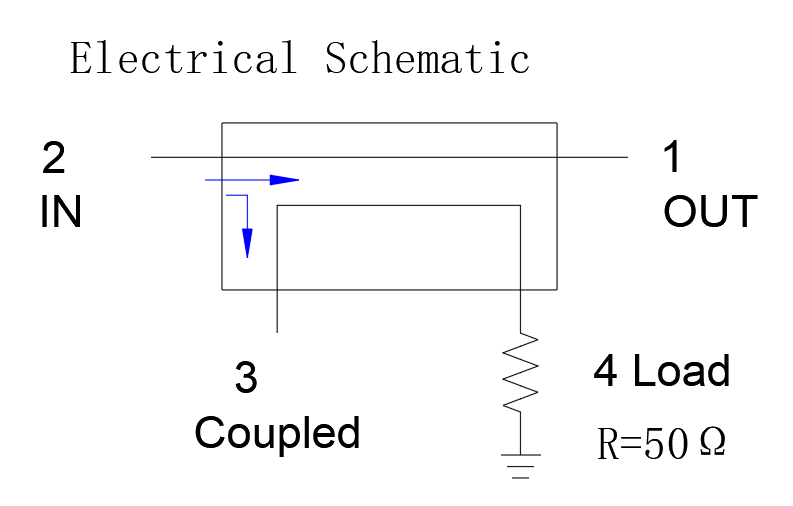

端口定义
| 输入端口 | 2 | 1 |
| 输出端口 | 1 | 2 |
| 耦合端口 | 3 | 4 |
| 隔离端口 | 4 | 3 |
| 接地端口 | 底部接地 | 底部接地 |

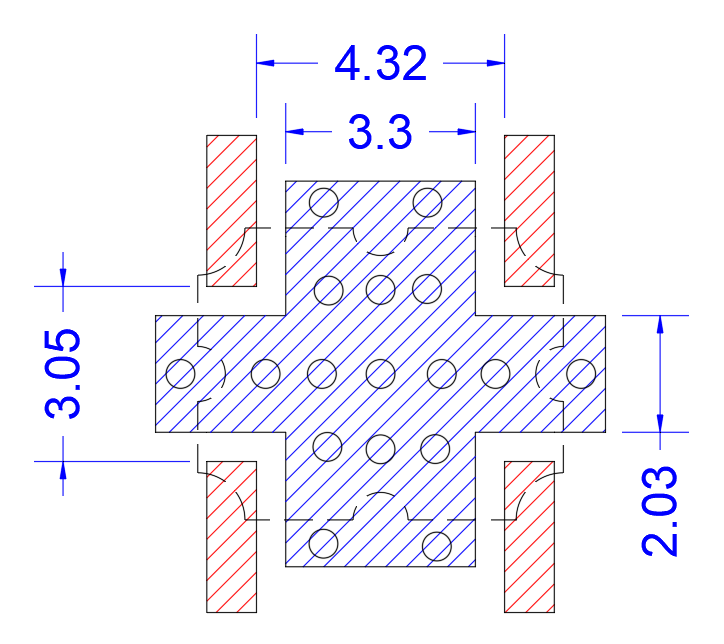

建议PCB布局图

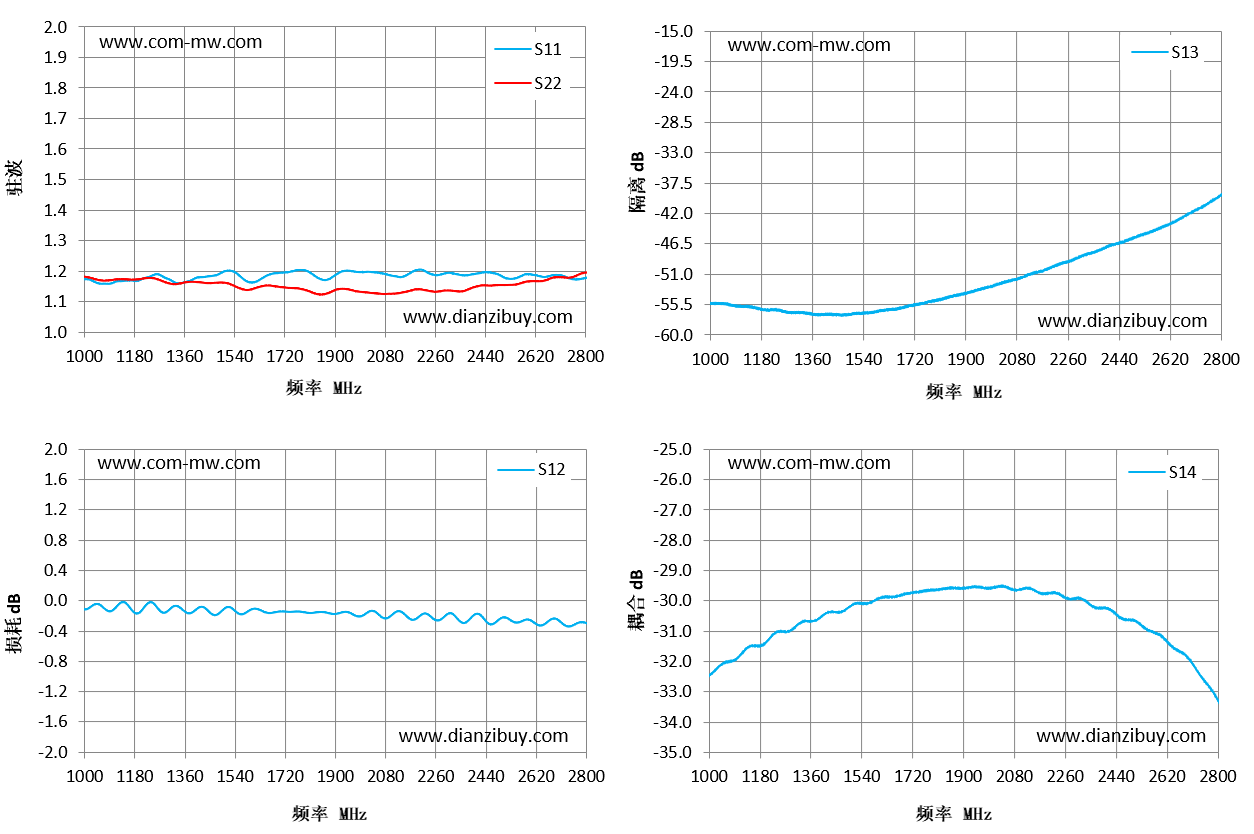

典型测试曲线图

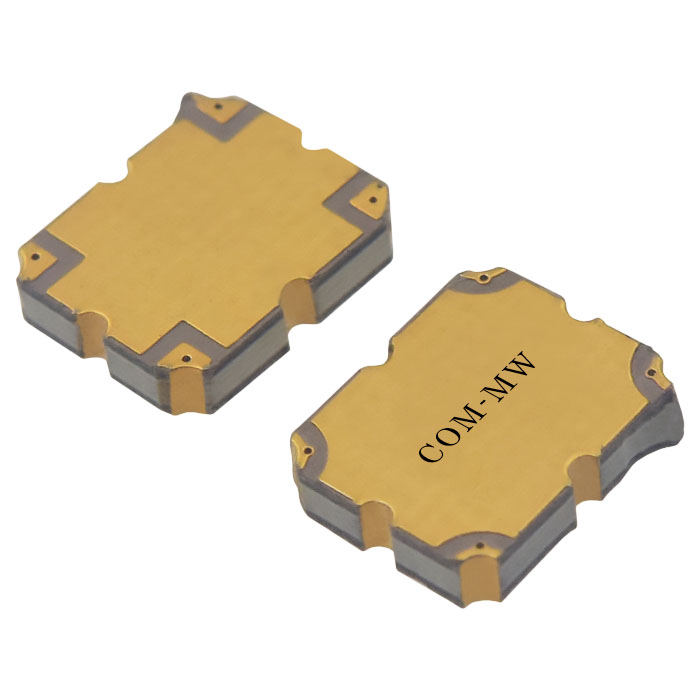

参考实物图
外形结构图（mm）
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 隔离 dB | S14 耦合 dB |
|---|---|---|---|---|---|
| 1000 | 1.17 | 1.18 | -0.11 | -55.28 | -32.47 |
| 1129 | 1.17 | 1.17 | -0.02 | -55.82 | -31.6 |
| 1257 | 1.19 | 1.17 | -0.07 | -56.57 | -31.03 |
| 1386 | 1.17 | 1.16 | -0.15 | -56.99 | -30.61 |
| 1514 | 1.2 | 1.16 | -0.08 | -56.81 | -30.11 |
| 1643 | 1.18 | 1.15 | -0.14 | -56.25 | -29.89 |
| 1771 | 1.2 | 1.14 | -0.14 | -55.03 | -29.67 |
| 1900 | 1.19 | 1.14 | -0.17 | -53.83 | -29.6 |
| 2029 | 1.2 | 1.13 | -0.13 | -52.27 | -29.53 |
| 2157 | 1.19 | 1.13 | -0.21 | -50.69 | -29.71 |
| 2286 | 1.19 | 1.13 | -0.23 | -48.76 | -29.94 |
| 2414 | 1.19 | 1.15 | -0.17 | -46.7 | -30.29 |
| 2543 | 1.17 | 1.15 | -0.29 | -44.88 | -30.93 |
| 2671 | 1.18 | 1.17 | -0.25 | -42.42 | -31.72 |
| 2800 | 1.18 | 1.19 | -0.3 | -39.28 | -33.32 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
| 3 | 50欧姆负载的匹配好坏影响隔离度，以上典型数据是基于标准负载的测试结果。 |
