产品
滤波器
阻带频率3600~3700MHz, ≥50dB, 通带频率DC~3590MHz, 3710~7000MHz, N
- K6-3600-3700-10N50150-007
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3600 | ~ | 3700 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3590 | MHz | |
| 通带频率 | 3710 | ~ | 7000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3500 | -0.39 | 1.39 |
| 3580 | -0.78 | 1.63 |
| 3585 | -1.03 | 1.52 |
| 3590 | -2.47 | 1.41 |
| 3595 | -52.78 | 22.72 |
| 3600 | -79.64 | 44.46 |
| 3620 | -70.96 | 39.69 |
| 3650 | -80.62 | 37.55 |
| 3680 | -77.62 | 30.55 |
| 3700 | -80.47 | 49.85 |
| 3705 | -50.66 | 25.67 |
| 3710 | -2.44 | 1.41 |
| 3715 | -1.13 | 1.53 |
| 3720 | -0.75 | 1.65 |
| 3800 | -0.53 | 1.45 |
参考实物图
外形结构图（mm）

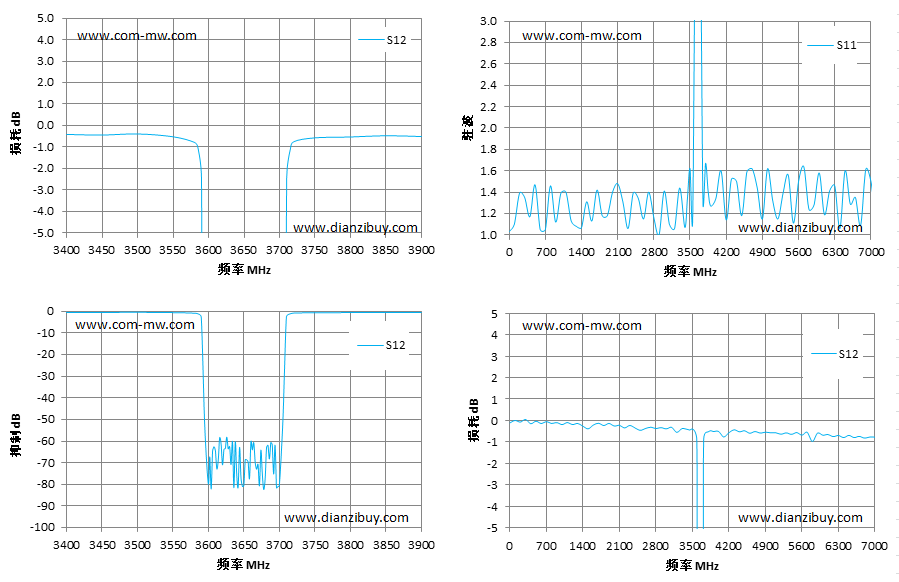

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
