滤波器
阻带频率3450~3550MHz, ≥50dB, 通带频率DC~3440MHz, 3560~7000MHz, N
- K6-3450-3550-10N50150-002
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3450 | ~ | 3550 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3440 | MHz | |
| 通带频率 | 3560 | ~ | 7000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3400 | -0.45 | 1.58 |
| 3430 | -0.68 | 1.35 |
| 3435 | -0.97 | 1.42 |
| 3440 | -2.59 | 1.46 |
| 3445 | -45.41 | 15.78 |
| 3450 | -70.65 | 30.04 |
| 3470 | -55.54 | 44.83 |
| 3500 | -55.85 | 40.57 |
| 3530 | -69.31 | 32.62 |
| 3550 | -72.30 | 41.98 |
| 3555 | -44.56 | 14.54 |
| 3560 | -2.66 | 1.47 |
| 3565 | -1.15 | 1.42 |
| 3570 | -0.78 | 1.39 |
| 3600 | -0.64 | 1.63 |
参考实物图
外形结构图（mm）

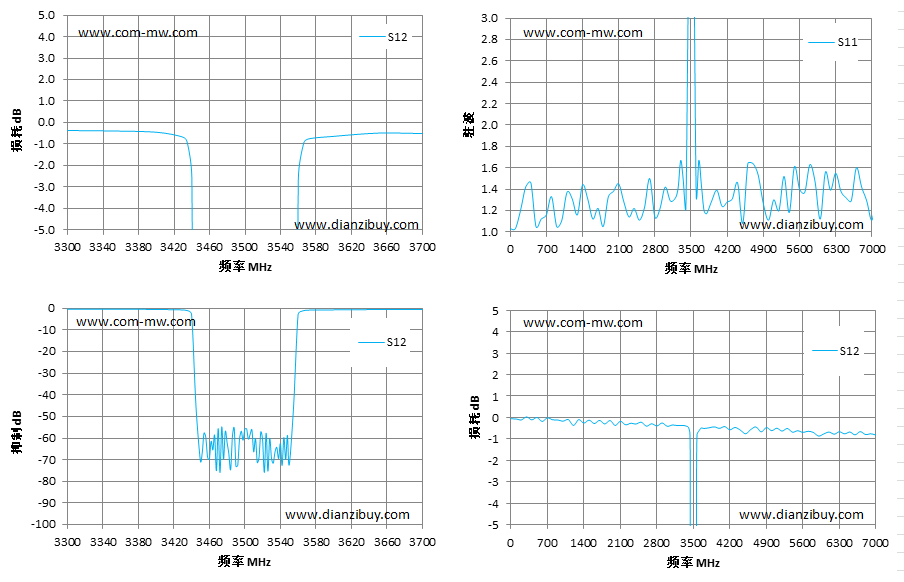

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
