滤波器
通带频率 600~6000MHz,DC-366MHz≥70dBc,dB,SMA
- ZHPF15-L600-6000-1887
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 600 | ~ | 6000 | MHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带内波动 | / | / | 1.2 | dB | ||
| 带外抑制 | DC-366 | MHz≥ | 70 | dBc | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+80℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 400 | 108.02 | 106.46 | -73.84 | -73.84 | -14.57 |
| 800 | 1.14 | 1.13 | -0.33 | -0.33 | 1.36 |
| 1200 | 1.21 | 1.22 | -0.26 | -0.26 | 0.59 |
| 1600 | 1.38 | 1.32 | -0.27 | -0.27 | 0.39 |
| 2000 | 1.37 | 1.29 | -0.28 | -0.28 | 0.26 |
| 2400 | 1.33 | 1.30 | -0.25 | -0.25 | 0.15 |
| 2800 | 1.31 | 1.34 | -0.44 | -0.44 | 0.29 |
| 3200 | 1.30 | 1.31 | -0.37 | -0.37 | 0.40 |
| 3600 | 1.28 | 1.29 | -0.43 | -0.43 | 0.26 |
| 4000 | 1.27 | 1.23 | -0.41 | -0.41 | 0.29 |
| 4400 | 1.28 | 1.23 | -0.28 | -0.28 | 0.19 |
| 4800 | 1.32 | 1.24 | -0.63 | -0.63 | 0.24 |
| 5200 | 1.38 | 1.31 | -0.42 | -0.42 | 0.25 |
| 5600 | 1.41 | 1.31 | -0.40 | -0.40 | 0.23 |
| 6000 | 1.34 | 1.25 | -0.70 | -0.70 | 0.28 |

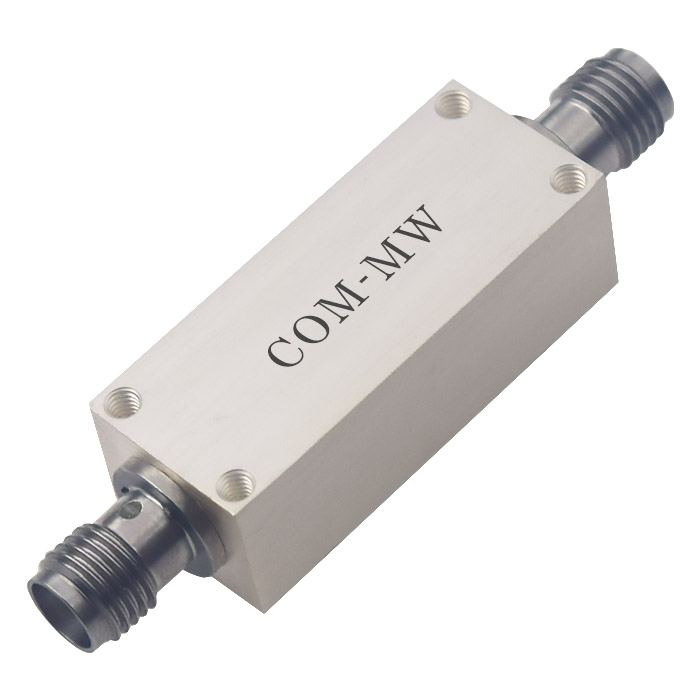

参考实物图

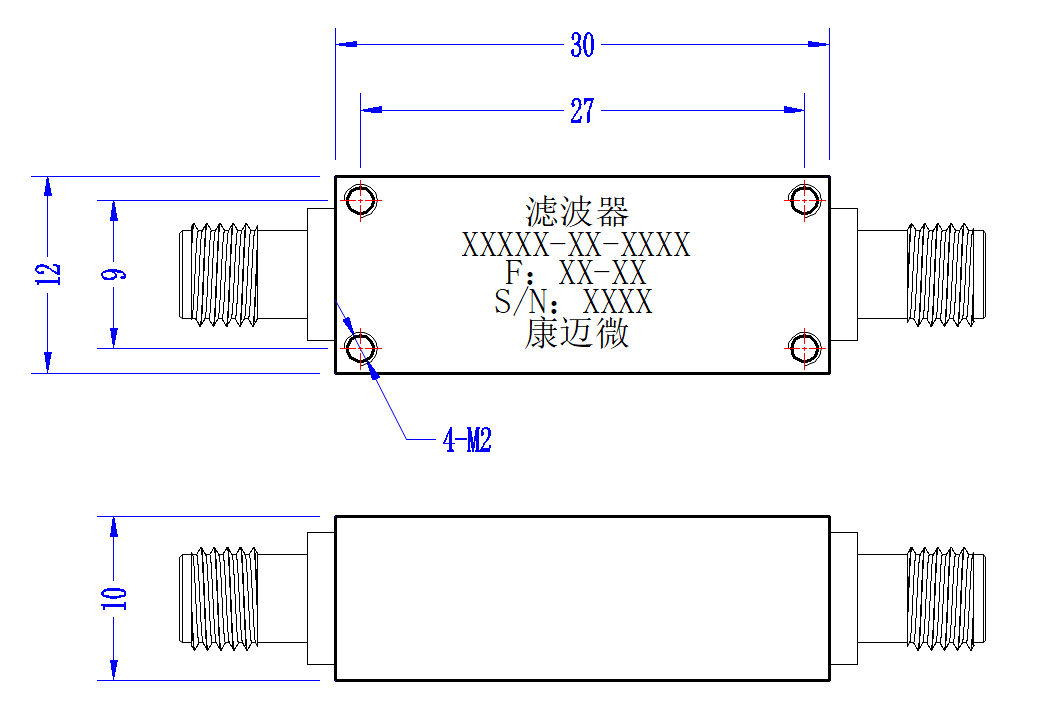

外形结构图（mm）

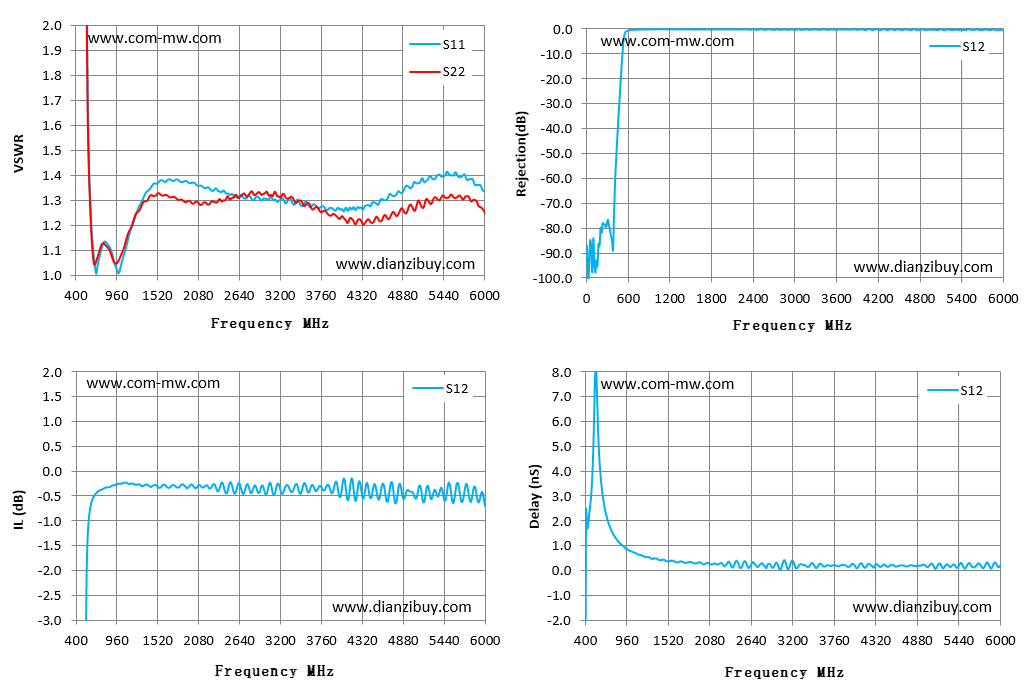

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
