产品
衰减器
工作频率 DC~18GHz,衰减度 10dB,10W,50Ω,SMA-JK
- DA8-1010-0-18G-9689
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 18 | GHz |
| 衰减度 | 9.2 | 10 | 10.8 | dB |
| 驻波比 | 1.3 |
其它参数
| 功率容量 | 10W设计保证 |
| 峰值功率 | 500W设计保证，占空比1%，脉冲宽度5uS |
| 阻抗 | 50Ω |
| 接口形式 | SMA-JK |
| 接口材质 | 不锈钢303 |
| 表面 | 黑色阳极化 |
| 产品外壳材料 | 硬铝6061 |
| 工作温度 | -55~+125℃设计保证 |
| 重量 | 95g |
| ROHS | 满足 |
| 其它 | 满功率使用时建议额外增加风冷 |

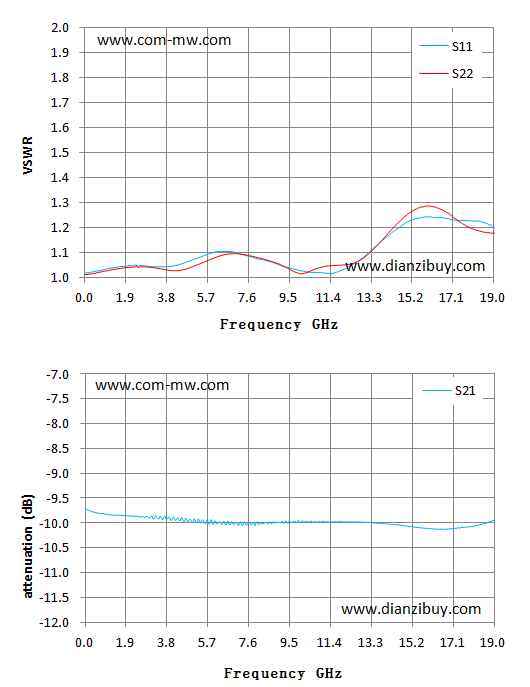

典型测试曲线图
功率降额曲线
参考实物图
外形结构图（mm）
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S21 衰减 dB |
| 0.01 | 1.02 | 1.01 | -9.73 |
| 1.37 | 1.04 | 1.03 | -9.85 |
| 2.72 | 1.05 | 1.04 | -9.88 |
| 4.08 | 1.04 | 1.03 | -9.88 |
| 5.44 | 1.08 | 1.06 | -9.95 |
| 6.79 | 1.10 | 1.09 | -9.97 |
| 8.15 | 1.07 | 1.08 | -9.99 |
| 9.51 | 1.04 | 1.04 | -9.95 |
| 10.86 | 1.02 | 1.04 | -9.96 |
| 12.22 | 1.04 | 1.05 | -9.98 |
| 13.57 | 1.13 | 1.12 | -10.00 |
| 14.93 | 1.22 | 1.25 | -10.06 |
| 16.29 | 1.24 | 1.28 | -10.12 |
| 17.64 | 1.23 | 1.21 | -10.08 |
| 19.00 | 1.20 | 1.18 | -9.95 |
注意事项
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。
