产品
双工器
通带频率一4300~4700MHz, 通带频率二4800~5200MHz, SMA
- ZCB5-C4300-5200-380
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | / | / | 4300 | ~ | 4700 | MHz |
| 通带频率二 | / | / | 4800 | ~ | 5200 | MHz |
| 通带一损耗 | / | / | 2 | dB | ||
| 通带二损耗 | / | / | 2 | dB | ||
| 通带波动 | / | / | 1 | dB | ||
| 通带驻波频率一 | / | / | 1.5 | |||
| 通带驻波频率二 | / | / | 1.5 | |||
| 通带一抑制度 | 4800-5200 | MHz≥ | 25 | dB | ||
| 通带二抑制度 | 4300-4700 | MHz≥ | 25 | dB |
其它参数
| 接口形式 | SMA-F |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 1 | 公共端 | --- |
| 2 | 通带一 | RX |
| 3 | 通带二 | TX |
| 4 | 接地端 | --- |

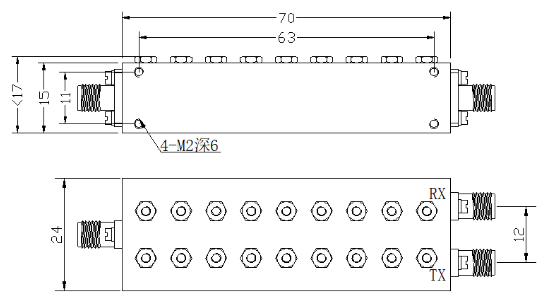

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
