产品
滤波器
通带频率 37.5~39.5GHz,DC-35.7GHz≥60dBc,41.2-50GHz≥40dB,2.92
- ZBF25-C38.5-2G-891
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 37.5 | ~ | 39.5 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | DC-35.7 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 41.2-50 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 2.92-F可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤1ns |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 35.70 | 131.00 | 75.00 | -68.17 | 0.42 |
| 36.09 | 111.75 | 161.85 | -56.56 | 0.15 |
| 36.49 | 517.39 | 123.77 | -45.74 | 0.14 |
| 36.88 | 129.51 | 66.30 | -30.50 | 0.24 |
| 37.27 | 8.79 | 8.25 | -6.88 | 1.24 |
| 37.66 | 1.15 | 1.10 | -0.56 | 1.00 |
| 38.06 | 1.15 | 1.20 | -0.47 | 0.77 |
| 38.45 | 1.17 | 1.24 | -0.44 | 0.70 |
| 38.84 | 1.17 | 1.21 | -0.42 | 0.70 |
| 39.24 | 1.15 | 1.15 | -0.46 | 0.75 |
| 39.63 | 1.51 | 1.49 | -0.85 | 1.05 |
| 40.02 | 20.98 | 27.76 | -11.97 | 0.65 |
| 40.41 | 77.84 | 39.02 | -27.59 | 0.32 |
| 40.81 | 107.96 | 41.28 | -38.83 | 0.27 |
| 41.20 | 190.36 | 76.99 | -48.12 | 0.15 |
参考实物图

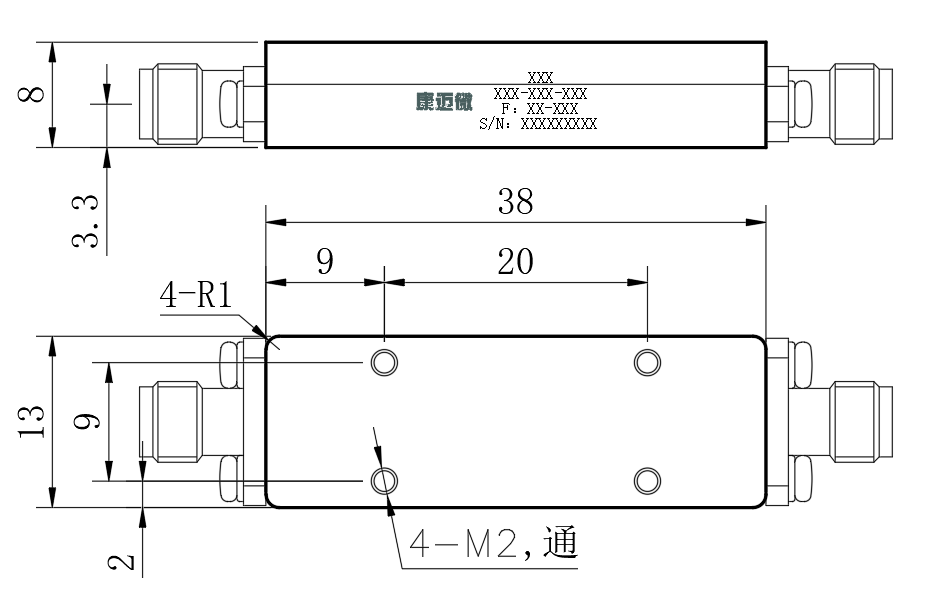

外形结构图（mm）

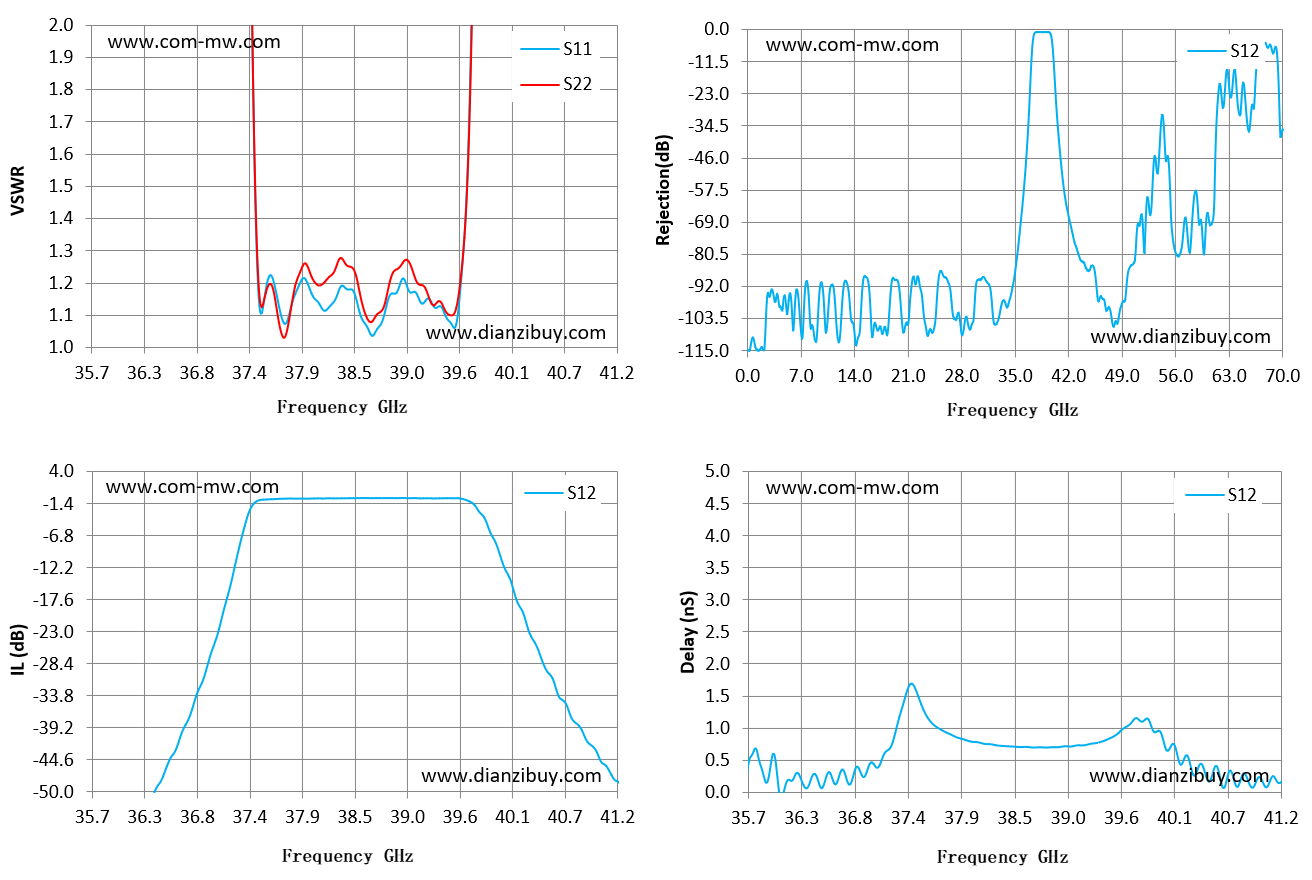

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
