产品
滤波器组件
380~650MHz, 1100~1900MHz, 450~760MHz, ~MHz, ~MHz, 表面贴装
- DFSBF15-L380-1900-1564
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 380 | ~ | 650 | MHz |
| 通带频率二 | / | / | 1100 | ~ | 1900 | MHz |
| 通带频率三 | / | / | 450 | ~ | 760 | MHz |
| 通带频率四 | / | / | ~ | MHz | ||
| 通带频率五 | / | / | ~ | MHz | ||
| 通带频率六 | / | / | ~ | MHz | ||
| 通带频率七 | / | / | ~ | MHz | ||
| 通带频率八 | / | / | ~ | MHz | ||
| 通带驻波 | 1.6 | |||||
| 通带波动 | 0.8 | dB | ||||
| 通带损耗 | 2.0 | dB | ||||
| 通带一抑制度 | DC-325 | MHz≥ | 40 | dBc | ||
| 通带一抑制度 | 760-2000 | MHz≥ | 40 | dBc | ||
| 通带二抑制度 | DC-950 | MHz≥ | 40 | dBc | ||
| 通带二抑制度 | 2.2-4 | GHz≥ | 40 | dBc | ||
| 通带三抑制度 | DC-380 | MHz≥ | 40 | dBc | ||
| 通带三抑制度 | 0.9-3 | GHz≥ | 40 | dBc |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

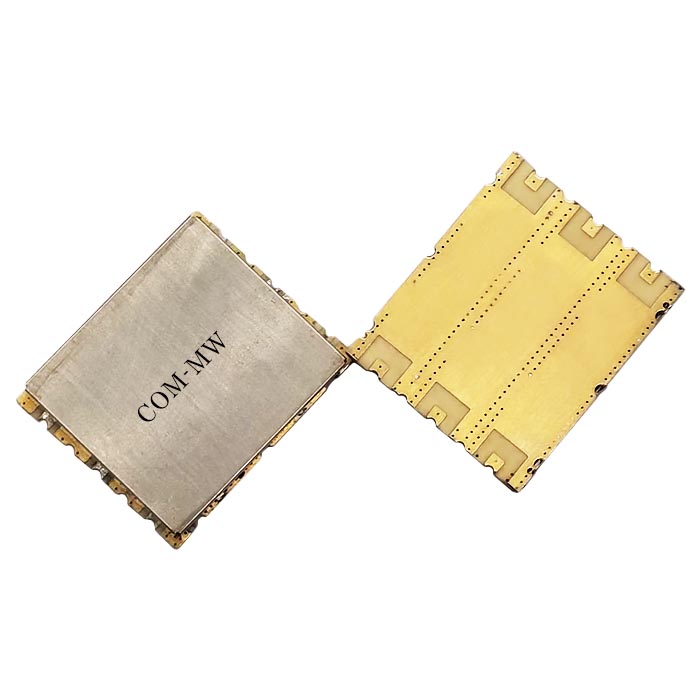

参考实物图

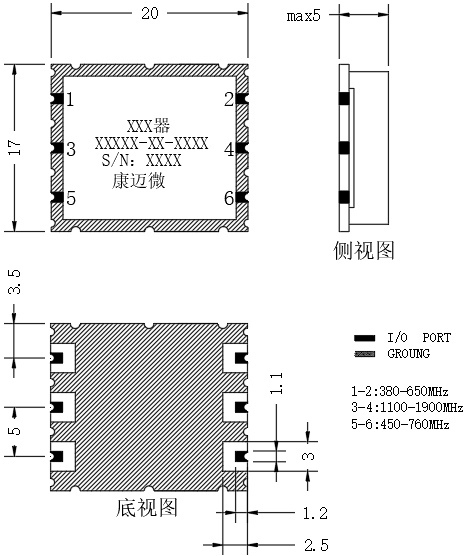

外形结构图（mm）

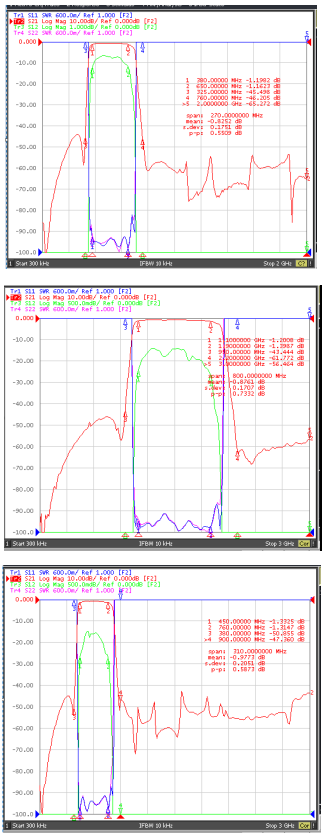

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
